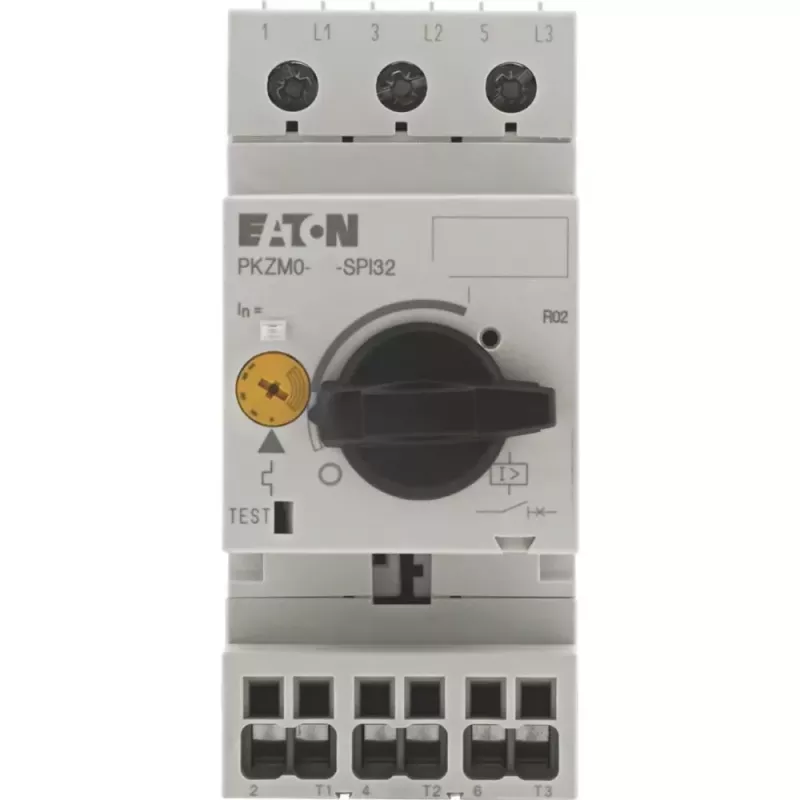

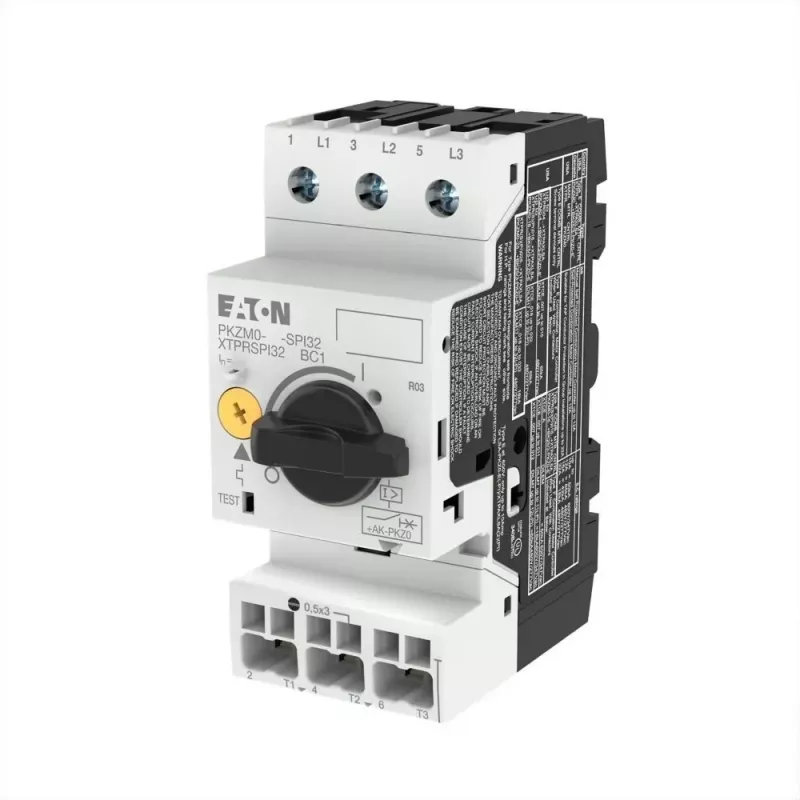

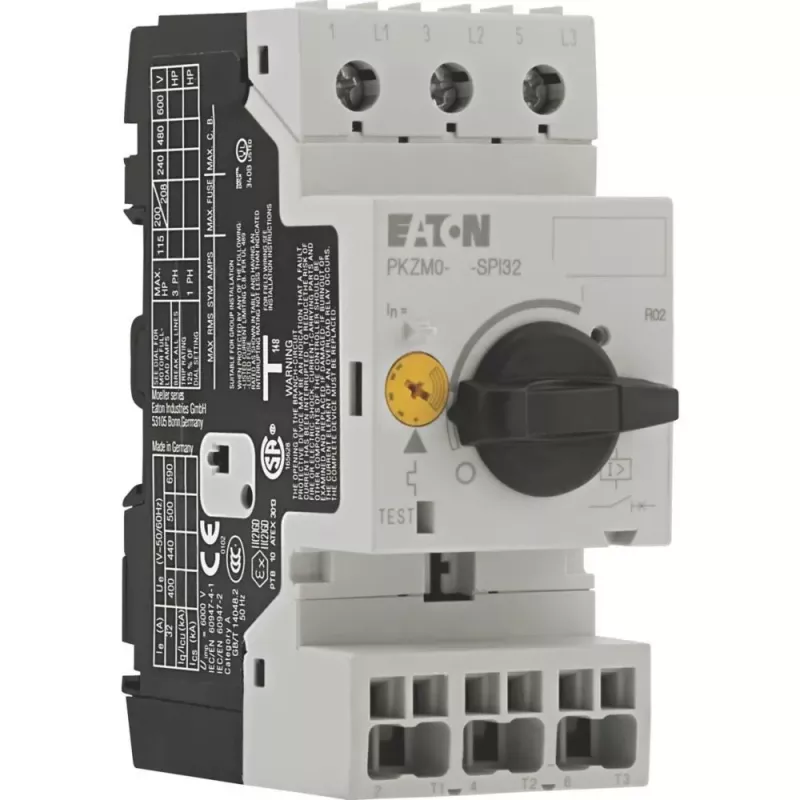

EATON PKZM0-20-SPI32 Motorschutzschalter, 20 A, 9 kW, 3-polig 199201

Der EATON PKZM0-20-SPI32 zeichnet sich durch seinen festen Kurzschlussauslöser bei dem 14-fachen des Bemessungsstroms aus und bietet zuverlässigen Schutz für Motoren bis 9 kW bei 400 V. Dieser 3-polige Motorschutzschalter kombiniert thermische und magnetische Auslösung in einer kompakten, DIN-schienenmontierbaren Einheit.

Highlights

• Bemessungsbetriebsstrom: 20 A, einstellbar von 16 A bis 20 A
• Hohes Schaltvermögen: 50 kA bei 400 V AC
• Weiter Spannungsbereich: bis 690 V AC
• Thermisch-magnetischer Auslöser für Überlast- und Kurzschlussschutz
• Schraubklemmen für sichere Hauptstromkreisverbindungen

Im täglichen Einsatz

Stellen Sie den Überlastauslöser auf den Vollaststrom Ihres Motors ein, und der Schutzschalter schützt sowohl vor allmählicher Überhitzung als auch vor plötzlichen Kurzschlüssen. Der feste magnetische Auslöser gewährleistet eine schnelle Reaktion auf hohe Fehlerströme, wodurch Ausfallzeiten und Geräteschäden reduziert werden.

Vollständige Spezifikationen

• Polzahl: 3
• Bemessungsbetriebsstrom (Ie): 20 A
• Einstellbereich des Überlastauslösers: 16 - 20 A
• Bemessungsbetriebsleistung bei 400 V: 9 kW
• Bemessungsbetriebsleistung bei 230 V: 4 kW
• Bemessungsbetriebsspannung (Ue): 690 V AC
• Bemessungsisolationsspannung (Ui): 690 V
• Bemessungsstoßspannungsfestigkeit (Uimp): 6 kV
• Kurzschlussausschaltvermögen bei 400 V: 50 kA
• Kurzschlussausschaltvermögen bei 690 V: 3 kA
• Kurzschlussauslöser: fest bei 14 x Ie
• Anschlussart: Schraubklemme
• Montageart: DIN-Schiene / Schraubbefestigung
• Schutzart: IP20
• Umgebungstemperatur im Betrieb: -25 bis +55 °C

Abschließende Anmerkung

Eine zuverlässige Wahl für den Motorschutz in industriellen Schaltschränken, mit unkomplizierter Installation und Einstellung.
