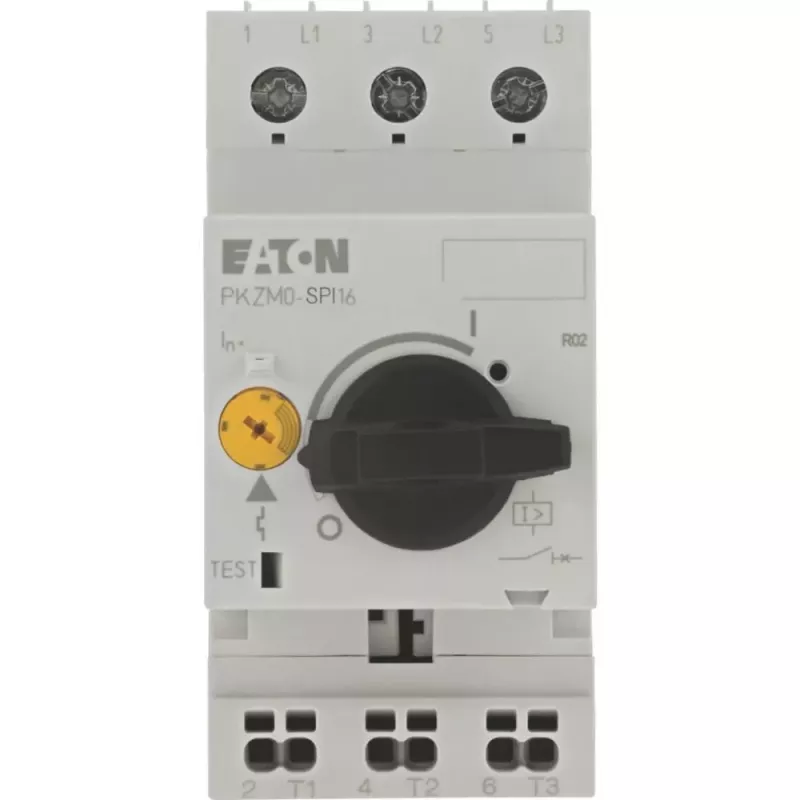

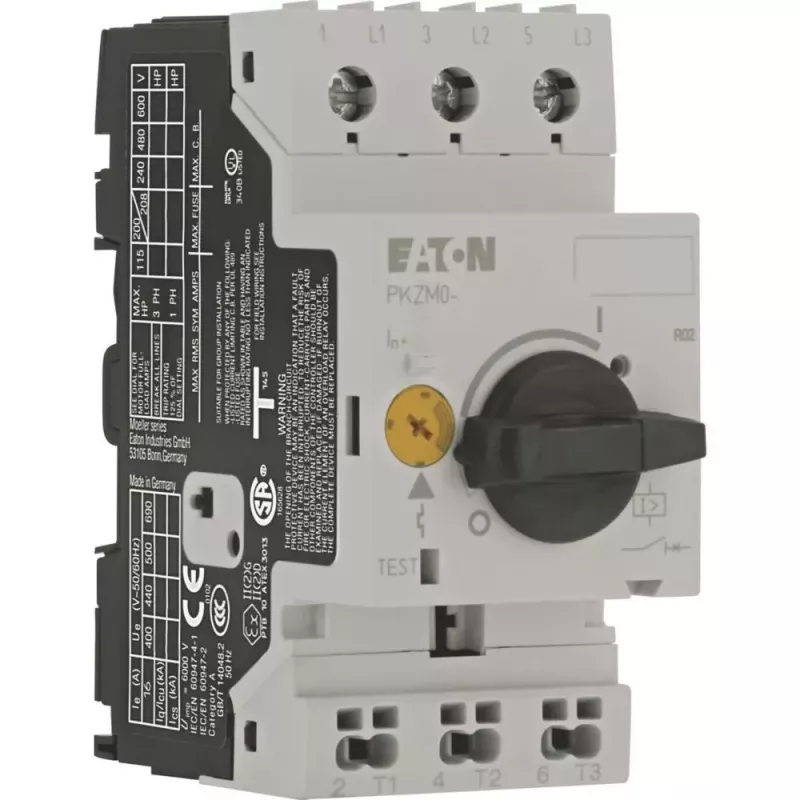

Eaton PKZM0-2,5-SPI16 Motorschutzschalter, 3-polig, 2,5 A, 690 V AC 199183

Bemessungskurzschlussausschaltvermögen von 150 kA bei 400 V AC gewährleistet zuverlässigen Schutz in anspruchsvollen Motorstromkreisen.

Überblick

Der Eaton PKZM0-2,5-SPI16 ist ein 3-poliger Motorschutzschalter mit thermisch-magnetischer Auslösung, der für den zuverlässigen Schutz von Motoren bis 2,5 A ausgelegt ist. Er verfügt über einen einstellbaren Überlastauslösebereich von 1,6 bis 2,5 A und eine Bemessungsbetriebsspannung von 690 V AC. Die kompakte PKZM0-Baugröße ermöglicht DIN-Schienen- oder Schraubbefestigung, und Schraubklemmen sorgen für eine sichere Verdrahtung. Mit einer Bemessungsstoßspannungsfestigkeit von 6 kV und der Schutzart IP20 ist dieser Schutzschalter für industrielle Schaltschrankanwendungen geeignet.

Das zeichnet ihn aus

• Hohes Kurzschlussausschaltvermögen von 150 kA bei 400 V AC
• Einstellbare Überlastauslösung für präzisen Motorschutz
• Kompakte 3-polige Bauweise für platzsparende Installation
• Thermisch-magnetische Auslösung für Überlast- und Kurzschlussschutz
• DIN-Schienen- und Schraubbefestigung für Flexibilität

Technische Details

• Bemessungsbetriebsstrom (Ie): 2,5 A
• Überlastauslösebereich (Ir): 1,6 - 2,5 A
• Bemessungsbetriebsspannung (Ue): 690 V AC
• Bemessungsstoßspannungsfestigkeit (Uimp): 6 kV
• Bemessungskurzschlussausschaltvermögen (Icu) bei 400 V: 150 kA
• Polzahl: 3
• Auslöseart: Thermisch-magnetisch
• Montageart: DIN-Schiene (35 mm), Schraubbefestigung
• Anschlussart: Schraubklemmen
• Schutzart: IP20
• Kurzschlussauslösung (magnetisch) Einstellung: ca. 32,5 A (13 x Ie max)
• Normen: IEC/EN 60947-4-1
• Umgebungstemperatur im Betrieb: -25 bis +55 °C
• Elektrische Lebensdauer: 100.000 Schaltspiele
• Mechanische Lebensdauer: 100.000 Schaltspiele
• Baugröße: PKZM0

Unser Fazit

Ein robuster Motorschutzschalter mit hohem Ausschaltvermögen und einstellbaren Überlasteinstellungen, ideal für industrielle Motorsteuerungsanwendungen.
