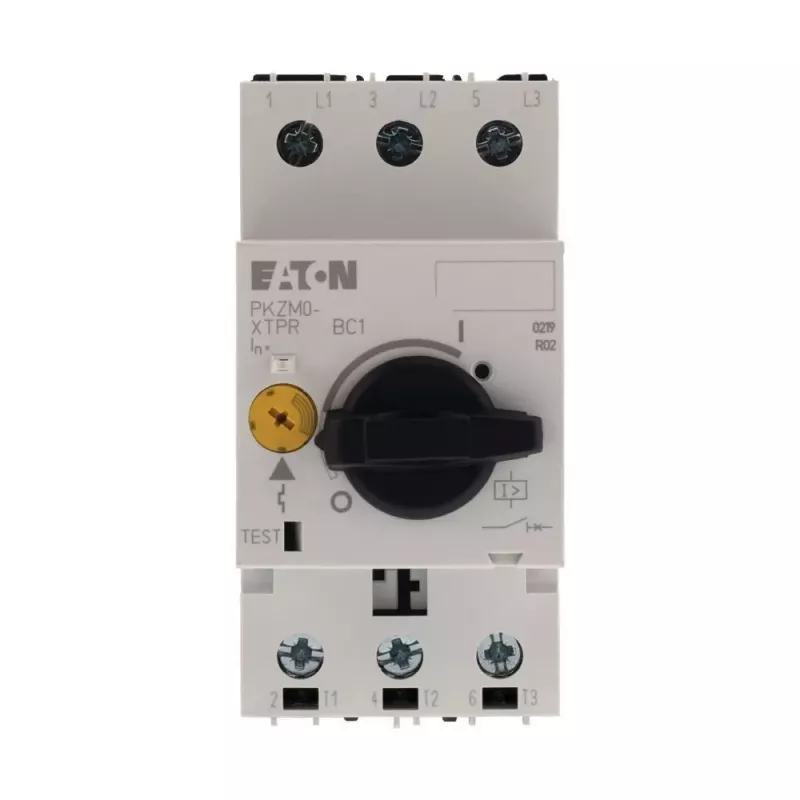

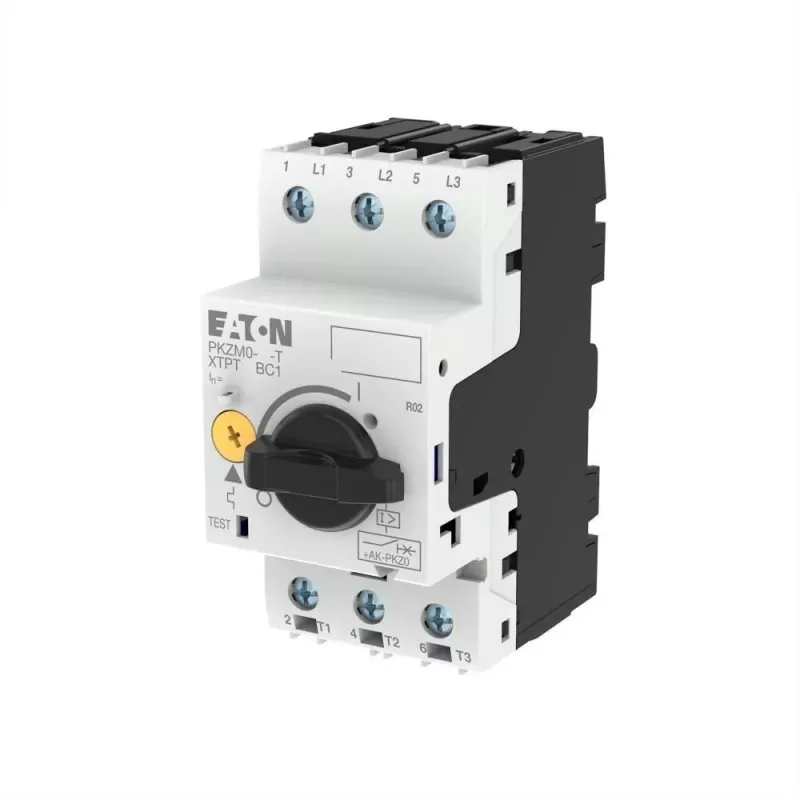

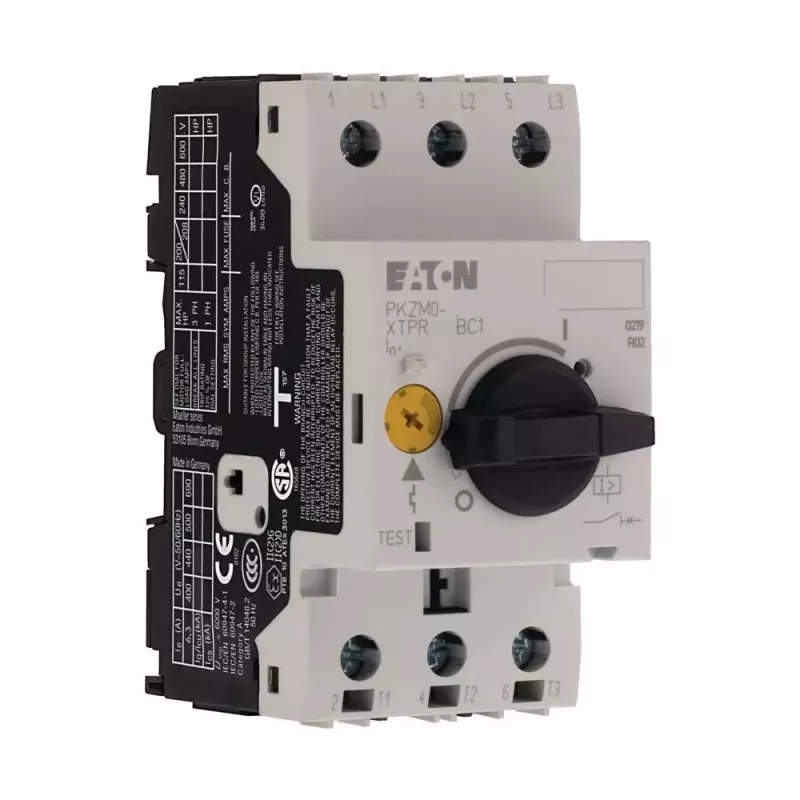

Eaton PKZM0-16-T Transformatorenschutz-Leitungsschutzschalter, 16 A, 3-polig, 50 kA 088917

Mit einem Kurzschlussausschaltvermögen von 50 kA bei 400 V bietet der Eaton PKZM0-16-T robusten Schutz für Transformatorenkreise und gewährleistet eine zuverlässige Unterbrechung hoher Fehlerströme ohne Beeinträchtigung der Systemintegrität.

Überblick

Der Eaton PKZM0-16-T ist ein 3-poliger Motorschutz-Leitungsschutzschalter, der speziell für den Transformatorenschutz entwickelt wurde. Er verfügt über einen Bemessungsbetriebsstrom von 16 A mit einem einstellbaren Überlastauslösebereich von 10–16 A, was eine präzise Anpassung an Transformatoren-Lastprofile ermöglicht. Das thermomagnetische Auslösesystem bietet sowohl thermischen Überlastschutz als auch eine sofortige Kurzschlussauslösung, die auf etwa 320 A (20 × Ie) festgelegt ist, und gewährleistet so eine schnelle Reaktion auf Fehlerbedingungen. Für die DIN-Schienenmontage (35 mm) oder Schraubbefestigung konzipiert, lässt er sich nahtlos in industrielle Schaltschränke und Verteiler integrieren.

Was heraussticht

• Hohes Schaltvermögen: 50 kA bei 400 V AC für überlegenen Kurzschlussschutz.
• Einstellbare Überlastauslösung: 10–16 A Bereich für flexible Transformatorengrößen.
• Phasenausfallempfindlichkeit: Erkennt Phasenausfall, um Motor- oder Transformatorschäden zu verhindern.
• Weiter Spannungsbereich: Geeignet für Systeme bis 690 V AC.
• Robuste Konstruktion: IP20-Klemmen und IP00-Gehäuse für zuverlässigen Betrieb in anspruchsvollen Umgebungen.
• Normenkonformität: Entspricht IEC/EN 60947-4-1 und VDE 0660, was weltweite Akzeptanz gewährleistet.

Technische Details

• Produkttyp: Motorschutz-Leitungsschutzschalter (Transformatorenschutz).
• Bemessungsstrom (Ie): 16 A.
• Einstellbereich der Überlastauslösung: 10–16 A.
• Kurzschlussauslösung: Fest, ca. 320 A (20 × Ie).
• Polzahl: 3.
• Bemessungsbetriebsspannung (Ue): Bis 690 V AC.
• Bemessungsstoßspannungsfestigkeit (Uimp): 6 kV.
• Bemessungs-Kurzschlussausschaltvermögen (Icu) bei 400 V: 50 kA.
• Montage: DIN-Schiene (35 mm) oder Schraubbefestigung.
• Anschluss: Schraubklemmen.
• Schutzart: IP20 (Klemmen), IP00 (Gehäuse).
• Normen: IEC/EN 60947-4-1, VDE 0660.
• Auslösecharakteristik: Thermomagnetisch, transformatorspezifisch.
• Umgebungstemperatur im Betrieb: -25 bis +55 °C.
• Hilfskontakte: Nicht integriert (Zusatzmodule erhältlich).
• Phasenausfallempfindlichkeit: Ja.
• Klemmenkapazität: Massiv 1×1–6 mm², feindrähtig 1×1–6 mm², feindrähtig mit Aderendhülse 1×0,75–4 mm².

Unser Urteil

Der Eaton PKZM0-16-T ist ein zuverlässiges und vielseitiges Schutzgerät für Transformatorenkreise, das hohes Schaltvermögen, einstellbare Einstellungen und Konformität mit internationalen Normen bietet. Sein robustes Design und die einfache Installation machen ihn zu einer soliden Wahl für industrielle Anwendungen.
