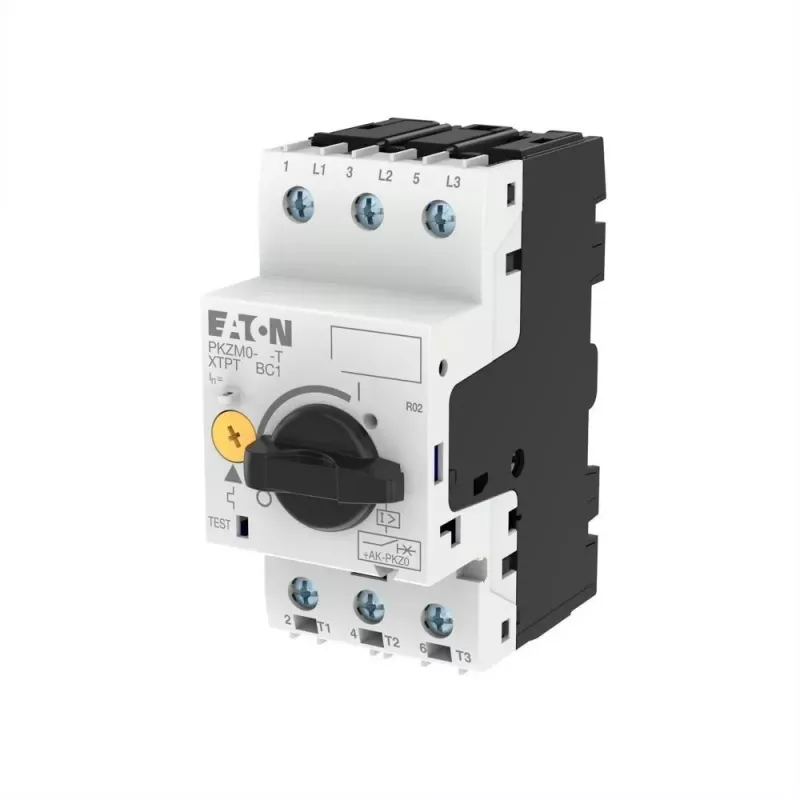

Eaton PKZM0-1.6-T Transformatorschutz-Leitungsschutzschalter, 3-polig, 1,0-1,6 A, Drehgriff 088912

Transformatorschutz-Leitungsschutzschalter mit thermischer Überlast- und magnetischer Kurzschlussauslösung, Nennstrom bis 1,6 A. Der PKZM0-1.6-T schützt Transformatoren vor Überlast und Kurzschluss mit einem präzise einstellbaren Auslösebereich von 1,0 bis 1,6 A und einer magnetischen Auslösung bei etwa dem 20-fachen Nennstrom.

Vorteile

Die manuelle Drehgriffbetätigung ermöglicht klares Ein-/Ausschalten und Statusanzeige. Schraubklemmen gewährleisten eine sichere Verdrahtung, während die DIN-Schienen-Montage die Installation in Schaltschränken vereinfacht. Die 3-polige Ausführung bietet vollständige Trennung und Schutz für dreiphasige Transformatorstromkreise.

Geeignet für

• Schutz von Steuertransformatoren in industriellen Maschinen
• Dreiphasige Transformatorstromkreise, die thermischen und magnetischen Schutz erfordern
• DIN-Schienen-Montageanwendungen mit manueller Betätigung

Technische Hauptdaten

• Polzahl: 3
• Nennbetriebsstrom: 1,6 A
• Einstellbereich Überlastauslöser: 1,0 – 1,6 A
• Nennbetriebsspannung: 690 V AC
• Nennstoßspannungsfestigkeit: 6 kV
• Nennkurzschlussausschaltvermögen bei 400 V: 50 kA
• Magnetischer Kurzschlussauslöser: ca. 20 × Ie
• Betätigungsart: Drehgriff
• Montageart: DIN-Schiene (Hutschiene)
• Anschlussart: Schraubklemmen
• Schutzart: IP20
• Umgebungstemperatur im Betrieb: -25 bis +55 °C
• Überlastauslöser: thermisch
• Kurzschlussauslöser: magnetisch
• Normenkonformität: IEC/EN 60947-4-1, VDE 0660 Teil 102
• Baureihe: PKZM0

Empfehlungen

Ideal für den Transformatorschutz in industriellen Schaltschränken, wo manuelle Betätigung und zuverlässige thermisch-magnetische Auslösung erforderlich sind. Prüfen Sie den Einschaltstrom des Transformators, um sicherzustellen, dass die magnetische Auslösung keine Fehlauslösungen verursacht.
