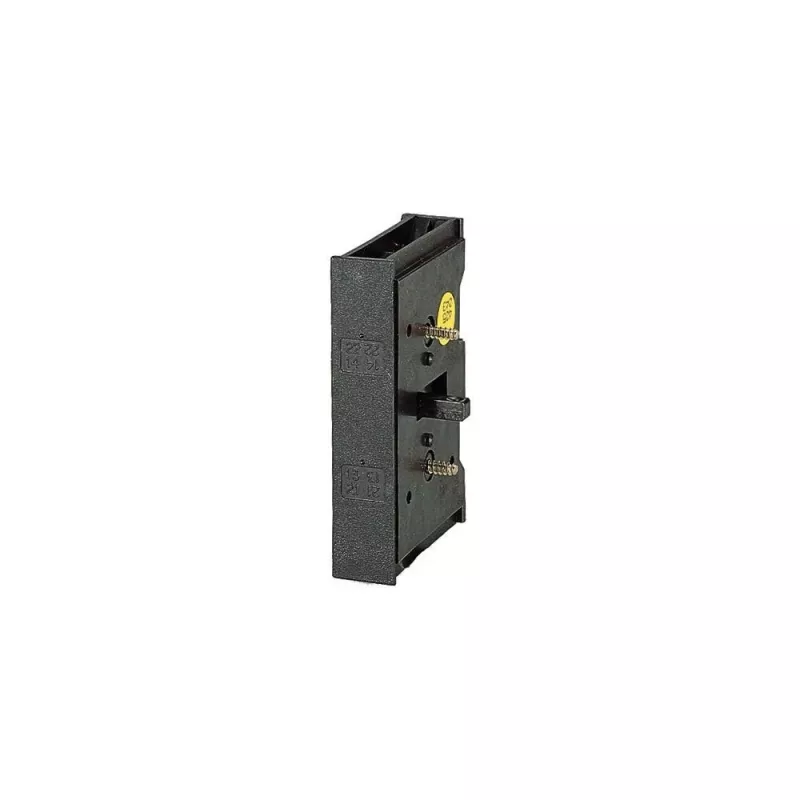

Eaton P3 Series Switchable Neutral Conductor Module N-P3Z (064805)

Schaltbares Neutralleiter-Modul für unabhängiges Schalten des Neutralleiters in der industriellen Energieverteilung. Dieses Zubehörteil wird direkt mit Eaton P3 Hauptschaltern und Lasttrennschaltern kombiniert und bietet einen dedizierten 1-poligen Neutralleiterpfad, der separat von den Hauptkontakten geöffnet oder geschlossen werden kann. Das seitliche Aufrast-Design ermöglicht eine schnelle Installation ohne Werkzeug, während Schraubklemmen Leiter bis 50 mm² für sichere, niederohmige Verbindungen aufnehmen. Ausgelegt für Betriebsströme bis 320A in Übereinstimmung mit dem zugehörigen P3-Schalter, erfüllt das Modul die Anforderungen der IEC/EN 60947 und bietet IP20-Klemmschutz, wodurch es für Schaltschränke und Maschinensicherheitskreise geeignet ist, in denen eine Neutralleiter-Trennung erforderlich ist.

Vorteile

Das N-P3Z-Modul vereinfacht die Einhaltung von Vorschriften, die schaltbare Neutralleiter in Drehstromsystemen verlangen. Seine kompakte 1-Modul-Breite (ca. 17,5 mm) spart wertvollen DIN-Schienen-Platz, und das grau/schwarze Thermoplast-Gehäuse ist stoß- und temperaturbeständig von -25°C bis +50°C. Durch die Verwendung derselben Schraubklemmentechnologie wie der P3-Hauptschalter werden konsistente Drehmomenteinstellungen gewährleistet und Installationsfehler reduziert. Die unabhängige Schaltfähigkeit des Moduls ermöglicht es dem Wartungspersonal, den Neutralleiter für Tests oder Sicherheitszwecke zu trennen, ohne die Phasenleiter zu beeinflussen, was die Betriebsflexibilität und den Arbeitsschutz erhöht.

Geeignet für

• Industrielle Schalttafeln mit Eaton P3 Hauptschaltern bis 320A
• Energieverteilungstafeln, die eine Neutralleiter-Trennung gemäß IEC/EN 60947 erfordern
• Maschinensicherheitskreise, in denen der Neutralleiter separat geschaltet werden muss
• Nachrüstprojekte, die eine kompakte Neutralleiter-Schaltlösung benötigen
• Elektroinstallationen in rauen Umgebungen (Temperaturbereich -25°C bis +50°C)

Hauptspezifikationen

• Produkttyp: Schaltbares Neutralleiter-Modul
• Kompatibilität: Eaton P3 Hauptschalter und Lasttrennschalter
• Polzahl: 1-polig (nur Neutralleiter)
• Bemessungsbetriebsstrom: Entspricht dem zugehörigen P3-Schalter (bis 320A)
• Bemessungsbetriebsspannung: Entspricht dem zugehörigen P3-Schalter
• Montage: Seitenmontage, Aufrasten
• Anschluss: Schraubklemmen, Kapazität bis 50 mm²
• Schutzart (Klemmen): IP20
• Norm: IEC/EN 60947
• Modulbreite: 1 Modul (ca. 17,5 mm)
• Farbe: Grau/Schwarz
• Gehäusematerial: Hochwertiger Thermoplast
• Betriebstemperatur: -25°C bis +50°C
• Anwendung: Industriesteuerung, Energieverteilung, Maschinensicherheit

Empfehlungen

Für optimale Leistung kombinieren Sie das N-P3Z mit einem Eaton P3 Hauptschalter passender Baugröße. Überprüfen Sie das Klemmen-Drehmoment gemäß der Installationsanleitung des Schalters und stellen Sie sicher, dass das Modul sicher an der Seite des Geräts eingerastet ist. Nur in Umgebungen innerhalb des angegebenen Temperaturbereichs verwenden und ausreichenden Gehäuseschutz vorsehen, um IP20 an den Klemmen aufrechtzuerhalten. Dieses Modul ist unerlässlich für Systeme, in denen das Schalten des Neutralleiters aus Sicherheits- oder Normgründen vorgeschrieben ist.
