Eaton P3-63/EA/SVB/N Hauptschalter 3-polig 63A Rot/Gelb 010398

In industriellen und gewerblichen Elektroinstallationen ist ein zuverlässiger Hauptschalter unerlässlich, um die Stromversorgung während Wartungsarbeiten oder Not-Aus-Situationen sicher zu trennen. Der Eaton P3-63/EA/SVB/N ist ein 3-poliger Trennschalter mit einer Nennleistung von 63 A, der für die Aufputzmontage konzipiert und für anspruchsvolle Schaltaufgaben ausgelegt ist.

Für wen ist er geeignet

Dieser Schalter ist für Elektriker, Schaltschrankbauer und Wartungstechniker gedacht, die einen robusten, abschließbaren Hauptschalter für Maschinen, Schaltschränke oder Verteiler benötigen. Sein IP65-Frontschutz macht ihn für Umgebungen geeignet, in denen Staub oder Feuchtigkeit vorhanden sein können.

Hauptmerkmale

• 3-poliger Hauptschalter mit 63 A Bemessungsbetriebsstrom (AC-21A und AC-23A bei 400 V)
• Hohe Isolationsspannung von 690 V und Stoßspannungsfestigkeit von 6 kV

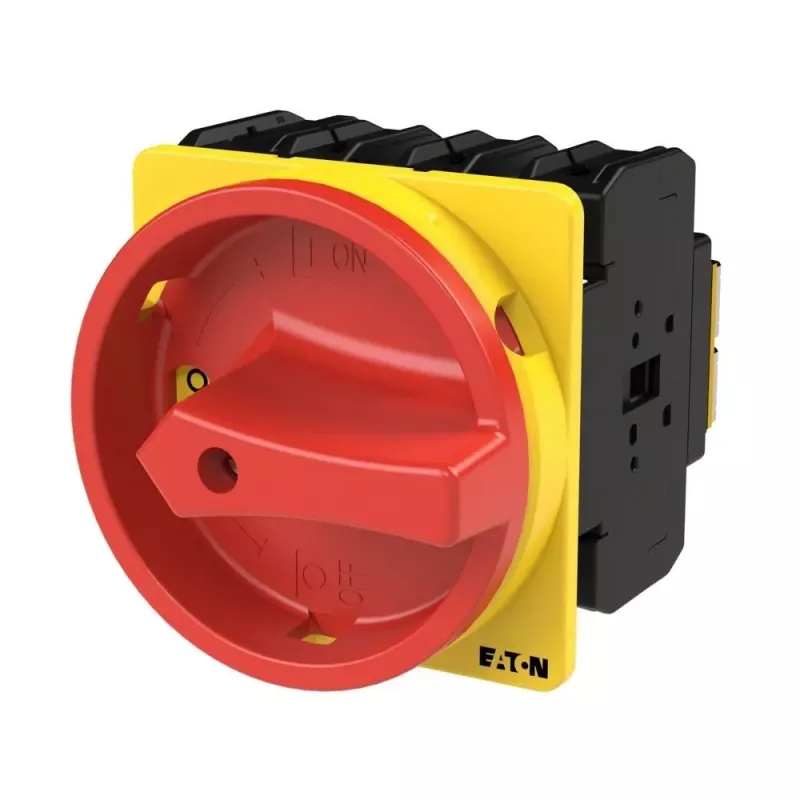

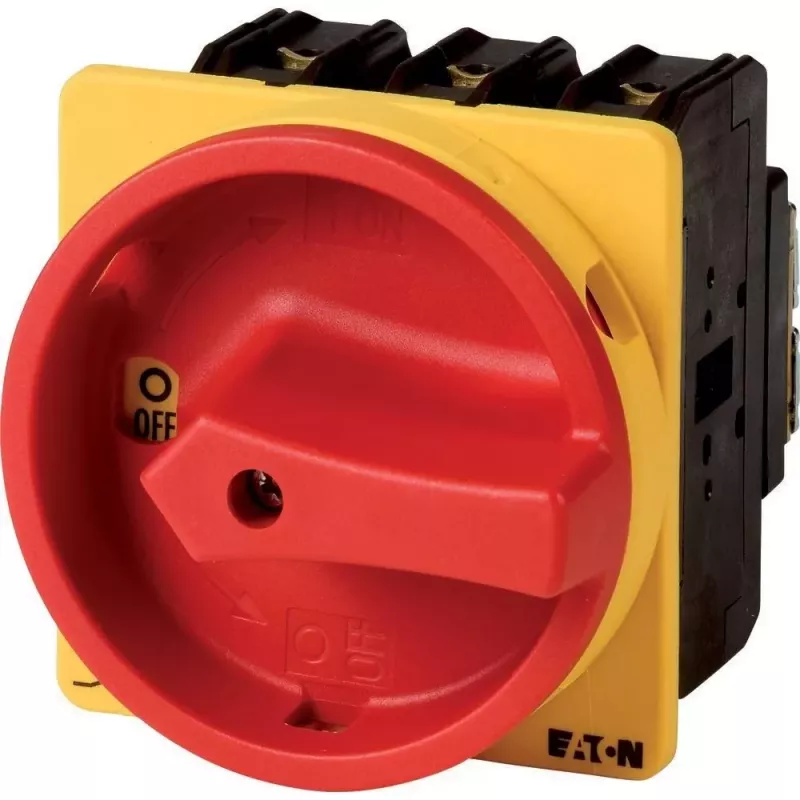

• Roter Griff und gelbe Frontplatte für klare visuelle Identifikation
• Abschließbar in der 0-Stellung (AUS) mit bis zu drei Vorhängeschlössern für Sicherheit während der Wartung
• Aufputzmontage mit isoliertem Kunststoffgehäuse
• IP65-Schutz an der Front, IP20 an den Klemmen
• Schaltwinkel von 90° und zwei Positionen (EIN/AUS)
• Maximale Klemmenkapazität von 50 mm²
• Bemessungs-Kurzzeitstromfestigkeit von 1,2 kA für 1 Sekunde
• Betriebstemperaturbereich von -25°C bis +50°C

Spezifikationen

• Funktion: Hauptschalter / Trennschalter / Wartungsschalter
• Polzahl: 3
• Bemessungsbetriebsstrom (Ie) AC-21A bei 400 V: 63 A
• Bemessungsbetriebsstrom (Ie) AC-23A bei 400 V: 63 A
• Bemessungsisolationsspannung (Ui): 690 V
• Bemessungsstoßspannungsfestigkeit (Uimp): 6 kV
• Montageart: Aufputzmontage
• Schutzart: IP65 (Front), IP20 (Klemmen)
• Griffarbe: Rot
• Frontplattenfarbe: Gelb
• Abschließbar: Ja, abschließbar in 0-Stellung mit bis zu 3 Vorhängeschlössern
• Schaltwinkel: 90°
• Klemmenkapazität (max.): 50 mm²
• Bemessungs-Kurzzeitstromfestigkeit (Icw): 1,2 kA (1 s)
• Normen: IEC/EN 60947-3
• Gehäusematerial: Isolierter Kunststoff
• Anzahl der Schaltstellungen: 2 (EIN/AUS)
• Betriebstemperaturbereich: -25°C bis +50°C

Tipps

Stellen Sie bei der Installation sicher, dass der Schalter auf einer ebenen Fläche montiert und die Klemmen ordnungsgemäß angezogen werden, um Überhitzung zu vermeiden. Nutzen Sie die Vorhängeschloss-Funktion, um die Lockout/Tagout-Verfahren während der Wartung einzuhalten.
