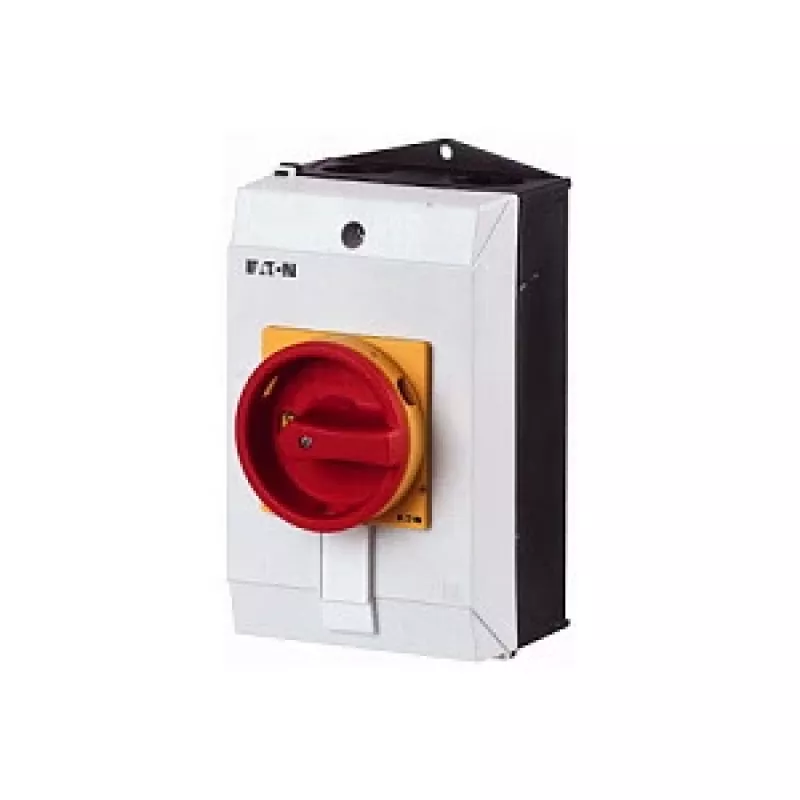

Eaton P1-25/I2/SVB 3-poliger Hauptschalter, 25 A, 690 V, IP65, rot/gelber Griff, Aufbaumontage, Not-Aus-Funktion

Der Eaton P1-25/I2/SVB hebt sich von gewöhnlichen Trennschaltern ab, indem er eine robuste 3-polige Hauptschalterfunktion mit einer integrierten Not-Aus-Fähigkeit in der 0-Stellung kombiniert, alles in einem kompakten IP65-Gehäuse. Gebaut für industrielle Steuerungs- und Sicherheitsanwendungen, bietet dieser Schalter zuverlässige Trennung und Schaltung für Motoren und Stromkreise bis 25 A, mit einem klaren roten Griff und gelber Frontplatte für hohe Sichtbarkeit und intuitive Bedienung.

Highlights

• 3-poliger Hauptschalter mit EIN-AUS-Funktion und Not-Aus in 0-Stellung
• Bemessungsdauerstrom 25 A, Betriebsspannung bis 690 V AC
• IP65-Schutz: staubdicht und geschützt gegen Strahlwasser
• Roter Griff und gelbe Frontplatte für einfache Identifikation und Sicherheit
• Aufbaumontage für unkomplizierte Installation
• Entspricht IEC/EN 60947 und VDE 0660

Im täglichen Einsatz

Der P1-25/I2/SVB ist ideal für Maschinensteuerungen, Fördersysteme und industrielle Ausrüstung, wo ein zuverlässiger Haupttrenner und Not-Aus erforderlich sind. Der 90°-Schaltwinkel des Schalters bietet eine klare visuelle Anzeige des EIN/AUS-Zustands, während die robusten Klemmen Leiter bis 6 mm² (oder zwei 2,5 mm²) für flexible Verdrahtung aufnehmen. Sein kompaktes Format und die Aufbaumontage erleichtern die Integration in bestehende Gehäuse oder als eigenständige Sicherheitsvorrichtung.

Technische Daten

• Schaltertyp: Hauptschalter / Trennschalter
• Funktion: EIN-AUS (2 Stellungen)
• Polzahl: 3
• Bemessungsdauerstrom (Iu): 25 A
• Bemessungsbetriebsspannung (Ue): 690 V AC
• Bemessungsisolationsspannung (Ui): 690 V
• Bemessungsstoßspannungsfestigkeit (Uimp): 6 kV
• Bemessungsleistung AC-23A (400 V): 11 kW
• Bemessungsleistung AC-23A (690 V): 15 kW
• Bemessungsleistung AC-3 (400 V): 7,5 kW
• Montageart: Aufbaumontage (gekapselt)
• Schutzart: IP65
• Griff Farbe: Rot
• Frontplattenfarbe: Gelb
• Schaltwinkel: 90°
• Klemmkapazität: 1 x 6 mm² oder 2 x 2,5 mm²
• Normen: IEC/EN 60947, VDE 0660
• Kurzschlussausschaltvermögen (Icn): 0,8 kA bei 400 V

Abschließender Hinweis

Für zuverlässige Stromkreistrennung und Sicherheit in anspruchsvollen Industrieumgebungen bietet der Eaton P1-25/I2/SVB die Leistung und Konformität, die Sie benötigen.
