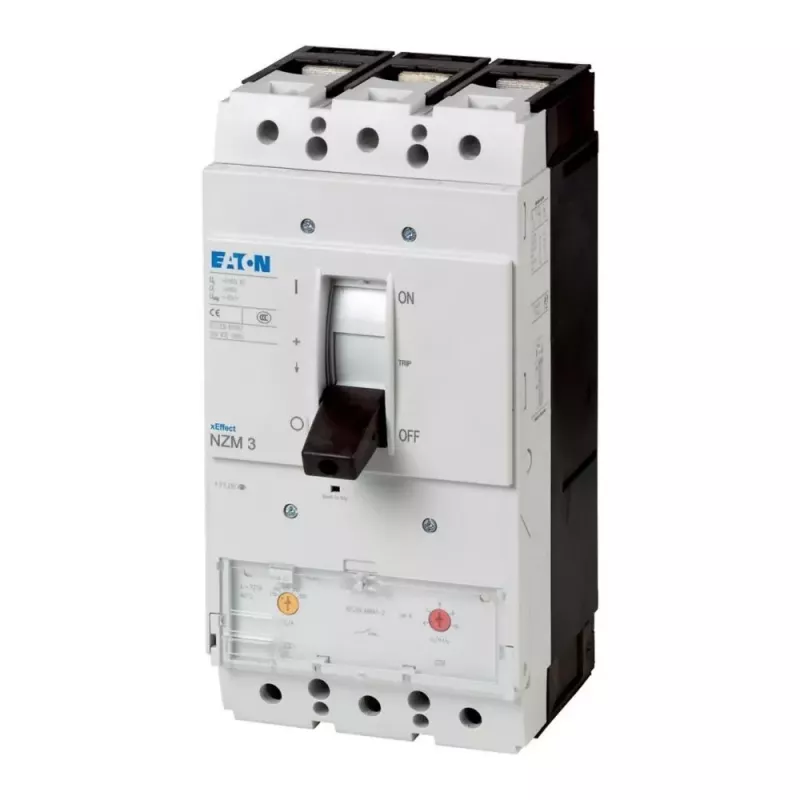

EATON NZMH3-A320 3-poliger 320A elektronischer Leistungsschalter

Mit einer bemessenen Kurzschluss-Ausschaltvermögen von 50 kA bei 400/415 V AC bietet der EATON NZMH3-A320 kompromisslosen Schutz für anspruchsvolle industrielle Energieverteilung. Dieser 3-polige Leistungsschalter mit einer Nennstromstärke von 320 A vereint robuste Konstruktion mit präziser elektronischer Auslösetechnik, um Ihre elektrische Infrastruktur zu schützen.

Überblick

Der NZMH3-A320 ist für Zuverlässigkeit ausgelegt und ein Festeinbau-Leistungsschalter mit Schraubanschlüssen und Konformität mit IEC/EN 60947-2. Sein elektronischer Auslöser bietet einstellbaren Überlast- und Kurzschlussschutz und gewährleistet Anpassungsfähigkeit an verschiedene Lastprofile. Das Gerät ist für den Betrieb bis 690 V AC ausgelegt, mit einer Bemessungsisolationsspannung von 1000 V und einer Stoßspannungsfestigkeit von 8 kV, was es für raue elektrische Umgebungen geeignet macht.

Was hervorsticht

• Hohes Ausschaltvermögen: 50 kA bei 400/415 V AC, 30 kA bei 690 V AC.
• Einstellbarer Überlastschutz (Ir) von 128 A bis 320 A (0,4–1×In).
• Kurzschlussverzögerung (Isd) einstellbar von 2 bis 10×Ir.
• Unverzögerter Kurzschlussschutz (Ii) einstellbar von 2 bis 10×In.
• Volles Betriebs-Ausschaltvermögen (Ics = 100% Icu) für wiederholte Fehlerunterbrechungen.
• Robuste Bauweise mit bemessener Stoßspannungsfestigkeit von 8 kV.

Technische Details

• Serie: NZMH3
• Polzahl: 3
• Bemessungsstrom (In): 320 A
• Auslöseart: Elektronisch
• Bemessungsbetriebsspannung (Ue): 690 V AC
• Bemessungsisolationsspannung (Ui): 1000 V
• Bemessungsstoßspannungsfestigkeit (Uimp): 8 kV
• Bemessungs-Kurzschluss-Ausschaltvermögen (Icu) bei 400/415 V AC: 50 kA
• Bemessungs-Kurzschluss-Ausschaltvermögen (Icu) bei 690 V AC: 30 kA
• Bemessungs-Kurzschluss-Ausschaltvermögen für Betrieb (Ics): 100% von Icu
• Einstellbereich Überlastschutz (Ir): 128 - 320 A (0,4 - 1 x In)
• Einstellbereich Kurzschlussverzögerung (Isd): 2 - 10 x Ir
• Einstellbereich unverzögerter Kurzschlussschutz (Ii): 2 - 10 x In
• Montageart: Feste Installation
• Anschlussart: Schraubanschlüsse
• Normenkonformität: IEC/EN 60947-2
• Schutzfunktion: Überlast, Kurzschluss

Unser Urteil

Der EATON NZMH3-A320 ist eine erstklassige Wahl für industrielle Anwendungen, die ein hohes Ausschaltvermögen und präzisen elektronischen Schutz erfordern. Seine einstellbaren Einstellungen und die robuste Konstruktion gewährleisten zuverlässige Leistung in anspruchsvollen Umgebungen.
