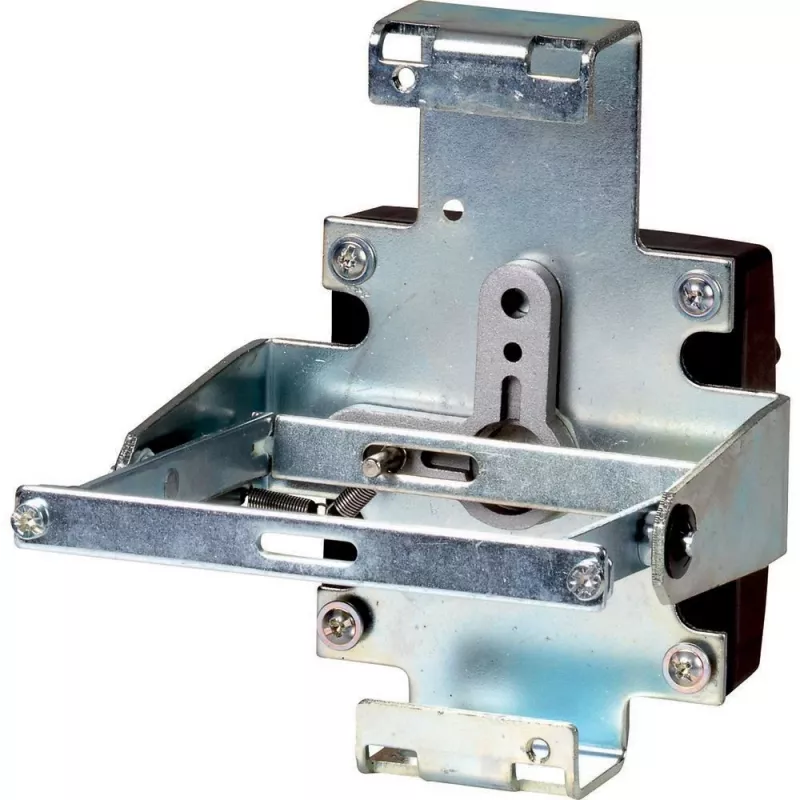

Eaton NZM1-XRAV Rückseitig montierter Drehantrieb für NZM1 Leistungsschalter 107245

Das Bedienen eines Leistungsschalters von außerhalb eines Schaltschranks oder Gehäuses kann ohne einen geeigneten Betätigungsmechanismus schwierig sein. Der Eaton NZM1-XRAV rückseitig montierte Drehantrieb löst dieses Problem, indem er die externe Betätigung von intern montierten Leistungsschaltern der NZM1-Serie ermöglicht. Dieser Mechanismus ist für fest installierte Leistungsschalter konzipiert und eignet sich für Hauptschalter- und Not-Aus-Anwendungen.

Für wen ist es geeignet

Dieser Betätigungsmechanismus ist für Schaltschrankbauer, Elektriker und Wartungspersonal gedacht, die Eaton NZM1 Leistungsschalter von außerhalb eines Gehäuses steuern müssen. Er ist besonders nützlich in industriellen Steuerungsschränken, Verteilerbrettern und Maschinen, bei denen der Leistungsschalter intern montiert ist, aber extern betätigt werden muss.

Hauptmerkmale

• Rückseitige Montageposition für die Integration mit Schaltschranktüren oder Frontplatten.
• Drehbetätigung, kompatibel mit separaten Drehgriffen (z. B. NZM-XTVR, NZM-XTVDV).
• Abschließbar in AUS-Position mit bis zu 3 Vorhängeschlössern (Vorhängeschlösser nicht im Lieferumfang enthalten).
• Schutzart IP66 an der Front in Kombination mit geeignetem Griff und Schaltschrank.
• Entspricht den Normen IEC/EN 60947.

Technische Daten

• Produkttyp: Betätigungsmechanismus
• Montageposition: Rückseite
• Betätigungsart: Drehend
• Kompatibilität: Eaton NZM1 Serie Leistungsschalter
• Abschließbar: Ja, in AUS-Position
• Anzahl Vorhängeschlösser: Bis zu 3
• Schutzart (Front): IP66
• Normenkonformität: IEC/EN 60947
• Erforderliches Zubehör: Separater Drehgriff (z. B. NZM-XTVR, NZM-XTVDV)
• Anwendung: Hauptschalter, Not-Aus-Anwendungen
• Herstellerserie: NZM
• Ausführung: Für fest installierte Leistungsschalter
• Geeignet für: NZM1, N(S)1 Leistungsschalter

Tipps

Stellen Sie sicher, dass der Drehgriff separat bestellt wird, da er nicht im Lieferumfang dieses Mechanismus enthalten ist. Zum Abschließen in der AUS-Position verwenden Sie bis zu drei Vorhängeschlösser mit Bügeldurchmessern bis 8 mm. Die Frontschutzart IP66 wird nur erreicht, wenn der Mechanismus mit einem kompatiblen Griff und einem ordnungsgemäß abgedichteten Schaltschrankausschnitt installiert wird.
