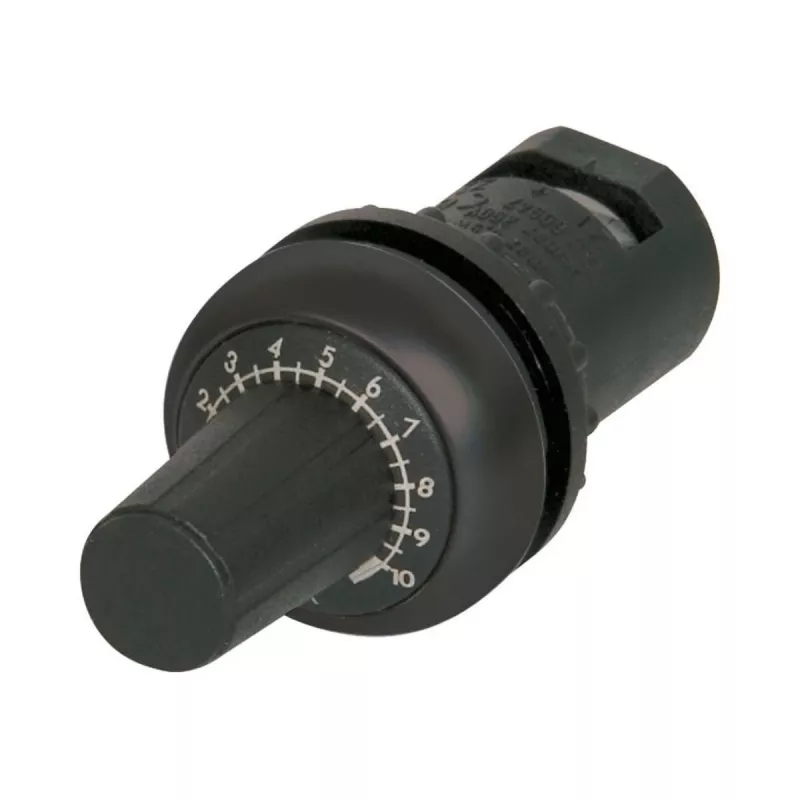

Eaton M22S-R1K Drehpotentiometer, 1 kΩ, 0,5 W, Einzelumdrehung, Linear

Präzise Widerstandseinstellung in industriellen Schaltschränken erfordert ein zuverlässiges, kompaktes Potentiometer, das sich nahtlos in Standard-22,5-mm-Montagesysteme integrieren lässt. Das Drehpotentiometer Eaton M22S-R1K bietet einen festen Widerstand von 1 kΩ mit linearer Kennlinie und ermöglicht eine gleichmäßige und vorhersehbare Signalsteuerung für Motordrehzahleinstellungen, Lichtdimmung oder Parameteranpassung in Automatisierungssystemen.

Für wen ist es geeignet

Schaltschrankbauer, Maschinenhersteller und Wartungstechniker, die ein langlebiges, fronttaugliches Potentiometer für manuelle Analogeingaben in Eaton M22-Steuerstationen benötigen. Es eignet sich für Anwendungen, bei denen eine lineare Einzelumdrehungs-Charakteristik für eine einfache Bedienereinstellung erforderlich ist.

Hauptmerkmale

• Mono-Design (ein Element) mit 1 kΩ Widerstand und ±10 % Toleranz.
• Lineare Kennlinie (Typ B) für gleichmäßige Ausgabe relativ zum Drehwinkel.
• Einzelumdrehung mit 270° elektrischem Drehwinkel und 300° mechanischem Drehwinkel.
• Nennleistung 0,5 W und bis zu 100.000 mechanische Betätigungen.
• Passt in Standard-22,5-mm-Ausschnitte; Anschluss an Eaton M22-Kontaktblöcke über Schraubklemmen.
• Betriebstemperaturbereich -25 °C bis +70 °C, Lagerung -40 °C bis +80 °C.

Technische Daten

• Widerstand: 1 kΩ
• Nennleistung: 0,5 W
• Toleranz: ±10 %
• Kennlinie: Linear
• Elemente: 1 (Mono)
• Umdrehungen: Einzelumdrehung
• Elektrischer Drehwinkel: 270°
• Mechanischer Drehwinkel: 300°
• Montagedurchmesser: 22,5 mm
• Anschluss: Schraubklemmen
• Betriebstemperatur: -25 °C bis +70 °C
• Lagertemperatur: -40 °C bis +80 °C
• Mechanische Lebensdauer: 100.000 Betätigungen
• Max. Spannung: 22,3 V

Tipps

Kombinieren Sie es mit einem Eaton M22-Kontaktblock und einem geeigneten Knopf (separat erhältlich) für eine komplette Frontplatten-Einstelllösung. Stellen Sie sicher, dass die Verkabelung für die niedrigen Strompegel typischer Potentiometerschaltungen ausgelegt ist.
