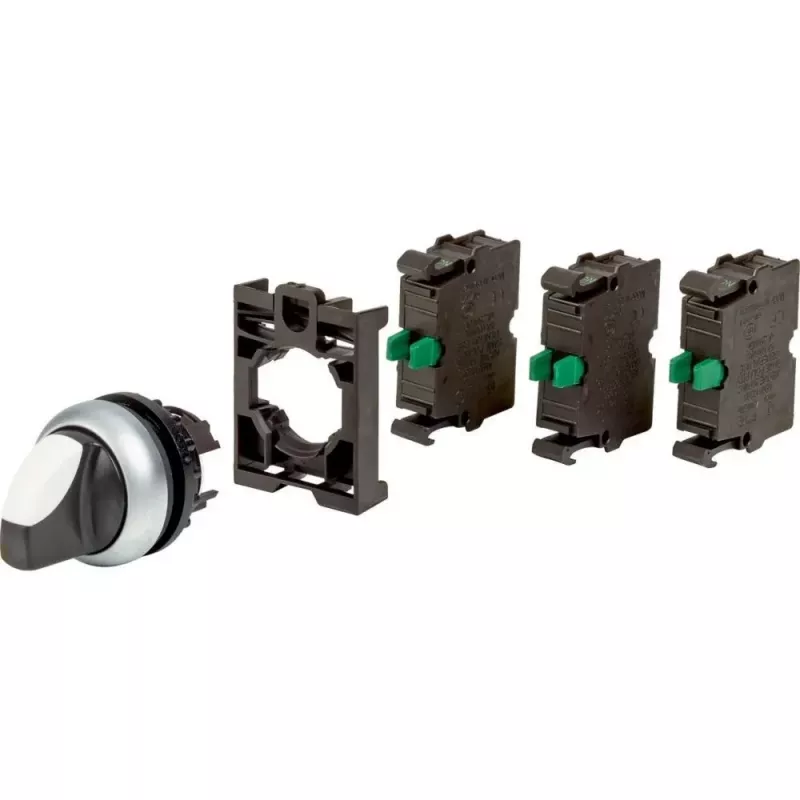

Eaton M22-WRK-3K10-BVP Wahlschalter, 3-Positionen, Rastend, Schwarzer Drehknopf, Kunststoff-Frontring 110923

Industrielle Schalttafeln und Maschinenschnittstellen benötigen oft einen zuverlässigen Wahlschalter, den Bediener einstellen und in Position belassen können. Der Eaton M22-WRK-3K10-BVP ist ein rastender Wahlschalter mit 3 Positionen, schwarzem Drehknopf und Kunststoff-Frontring, ausgelegt für 22,5 mm Montagebohrungen. Er eignet sich für Fördersteuerungen, Verpackungsmaschinen und Motorsteuerkreise, in denen ein fester Betriebsmodus ausgewählt und gehalten werden muss.

Wichtige technische Daten

• Baureihe: M22
• Anzahl der Positionen: 3
• Betriebsart: Rastend (verriegelnd)
• Schaltwinkel: 2 x 45°
• Betätigungsart: Drehknopf / kurzer Hebel
• Betätigungsfarbe: Schwarz
• Frontring-Material: Kunststoff
• Frontring-Farbe: Schwarz
• Montagedurchmesser: 22,5 mm
• Kontaktbestückung: 1 Schließer (NO)
• Schutzart (Front): IP66
• Anschlussart: Schraubklemmen
• Bemessungsisolationsspannung (Ui): 500 V
• Bemessungsstoßspannungsfestigkeit (Uimp): 6 kV
• Umgebungstemperatur im Betrieb: -25 bis +70 °C
• Mechanische Lebensdauer: > 0,5 Millionen Schaltspiele
• Normen: IEC/EN 60947, VDE 0660

Warum dieses Produkt wählen

Die M22-Serie ist ein modulares System, sodass dieser Schalter mit anderen Eaton-Kontaktblöcken und Zubehör kombiniert werden kann. Der schwarze Kunststoff-Frontring und der Drehknopf bieten eine klare, langlebige Schnittstelle, und der IP66-Frontschutz eignet sich für Wasch- oder staubige Umgebungen.

Ideale Anwendungsfälle

• Modusauswahl an Industriemaschinen
• Handüberbrückung in Schalttafeln
• Motorsteuerkreise, die einen rastenden Kontakt erfordern

Gut zu wissen

Der Schalter ist für die Schalttafelnmontage mit einer 22,5 mm Bohrung ausgelegt. Schraubklemmen ermöglichen eine sichere Verdrahtung. Die rastende Funktion bedeutet, dass der Schalter in der gewählten Position bleibt, bis er manuell geändert wird.
