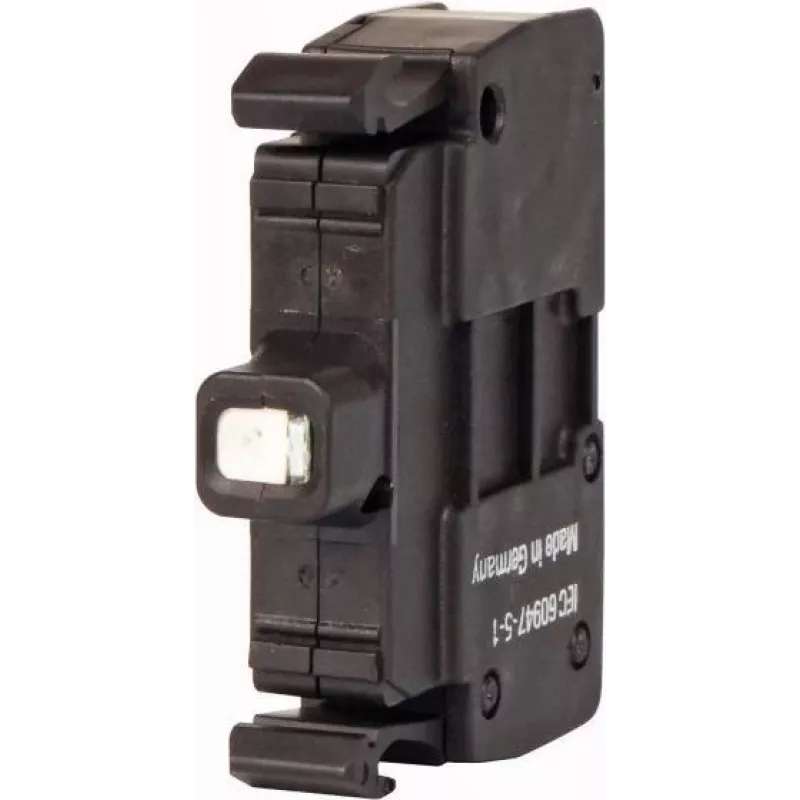

Eaton M22-CLED230-G LED-Anzeigeelement, grün, 85-264 V AC, Frontbefestigung, Schraubklemmen

Industrielle Schalttafeln leiden oft unter Anzeigelampen, die schnell durchbrennen oder bei Spannungsschwankungen ausfallen, was zu unerwarteten Ausfallzeiten und Wartungsproblemen führt. Das Eaton M22-CLED230-G LED-Anzeigeelement löst dies mit einer robusten, langlebigen LED-Lichtquelle, die für den Dauerbetrieb in anspruchsvollen Umgebungen ausgelegt ist. Als Teil der Eaton RMQ-Titan-Serie bietet dieses grüne LED-Element eine klare, zuverlässige Statusanzeige für eine Vielzahl industrieller Anwendungen, von Werkzeugmaschinen bis hin zu Fördersystemen.

Für wen ist es geeignet

Dieses LED-Element ist ideal für Schaltschrankbauer, Wartungsingenieure und Automatisierungsspezialisten, die eine zuverlässige, energieeffiziente Anzeige für 85-264 V AC Steuerstromkreise benötigen. Es eignet sich besonders für Anwendungen, bei denen herkömmliche Glühlampen aufgrund von Vibrationen, Stößen oder häufigem Schalten vorzeitig ausfallen. Mit seinem Frontbefestigungsdesign und Schraubklemmen lässt es sich nahtlos in bestehende 22,5-mm-Bedienfelder integrieren und bietet ein Upgrade für ältere Anzeigelampen.

Hauptmerkmale

• Weiter Spannungsbereich: arbeitet mit 85-264 V AC, wodurch in vielen Installationen separate Transformatoren oder Netzteile überflüssig werden.
• Lange Lebensdauer: LED-Technologie bietet über 100.000 Betriebsstunden, was die Austauschhäufigkeit und Wartungskosten drastisch reduziert.
• Frontbefestigung: einfache Montage von der Vorderseite der Tafel, spart Zeit bei der Montage und Nachrüstung.
• Helles grünes Licht: gut sichtbares grünes Licht gewährleistet eine klare Statusanzeige auch in hell beleuchteten Umgebungen.
• Robuste Konstruktion: Kunststoffgehäuse mit IP20-Klemmenabdeckung, geeignet für industrielle Schaltschränke.
• Sichere Verbindung: Schraubklemmen akzeptieren Drähte von 0,5 bis 2,5 mm² und gewährleisten einen zuverlässigen elektrischen Kontakt.

Technische Daten

• Produkttyp: LED-Anzeigeelement
• Serie: Eaton RMQ-Titan (M22)
• Leuchtfarbe: Grün
• Betriebsspannung: 85-264 V AC
• Stromaufnahme: 5-15 mA
• Montageart: Frontbefestigung
• Montagedurchmesser: 22,5 mm
• Anschlussart: Schraubklemmen
• Versorgungsspannungsart: AC
• Lebensdauer: >100.000 Stunden
• Betriebstemperaturbereich: -25 bis +70 °C
• Lagertemperaturbereich: -40 bis +80 °C
• Schutzart (Klemmen): IP20
• Bemessungsstoßspannung: 4 kV
• Bemessungsisolationsspannung: 300 V
• Klemmkapazität: 0,5 - 2,5 mm² (eindrähtig)
• Gehäusematerial: Kunststoff
• Normen: IEC/EN 60947-5-1

Tipps

Stellen Sie bei der Installation des M22-CLED230-G sicher, dass der Ausschnitt in der Tafel exakt 22,5 mm beträgt, um einen sicheren Sitz und eine ordnungsgemäße Abdichtung zu gewährleisten. Für eine optimale Leistung verwenden Sie Aderendhülsen an Litzen, um ein Ausfransen zu verhindern und eine sichere Verbindung in den Schraubklemmen zu gewährleisten. Dieses LED-Element ist bei Gleichstrombetrieb polaritätsempfindlich, bei Wechselstrombetrieb spielt die Polarität jedoch keine Rolle. Trennen Sie vor der Installation oder Wartung immer die Stromversorgung, um einen elektrischen Schlag zu vermeiden.
