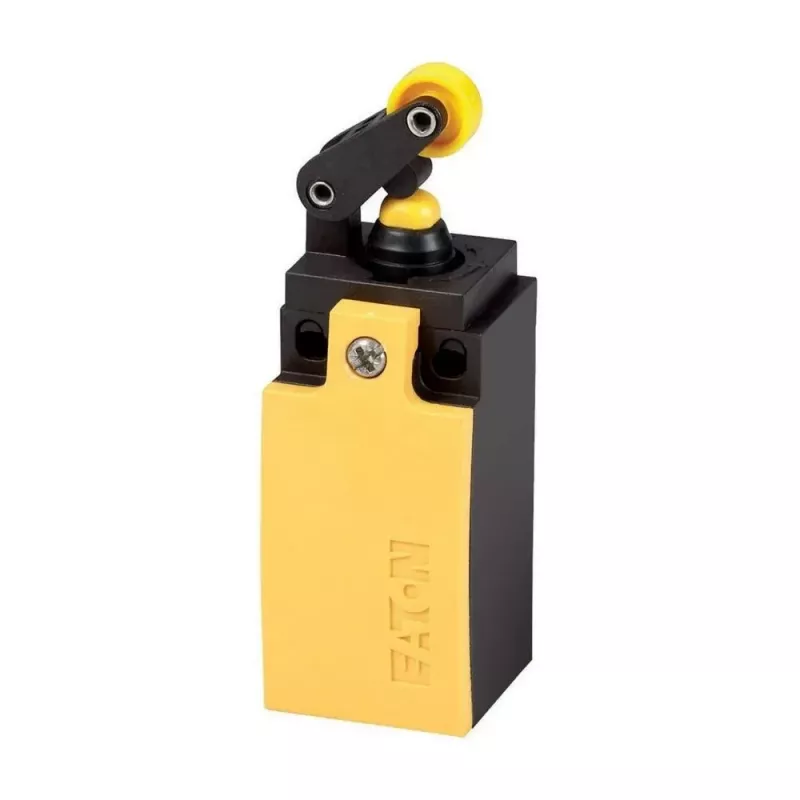

EATON LS-11/L Positionsschalter, 1 NO + 1 NC, Rollenhebel, Aluminium-Druckguss 266110

Der EATON LS-11/L Positionsschalter zeichnet sich durch sein Aluminium-Druckguss-Gehäuse und den Schnappmechanismus aus und bietet zuverlässige Signalgebung in anspruchsvollen industriellen Umgebungen. Sein Rollenhebel-Betätiger ist für häufige mechanische Betätigung ausgelegt, während die Kontaktkonfiguration 1 NO + 1 NC eine flexible Schaltungsintegration ermöglicht.

Highlights

• Schnappschaltprinzip für positive Betätigung
• Aluminium-Druckguss-Gehäuse für Langlebigkeit
• Rollenhebel-Betätiger zur mechanischen Positionserkennung
• 1 Schließer und 1 Öffner
• Schraubklemmenanschluss

Im täglichen Einsatz

Dieses Basisgerät eignet sich für eine Vielzahl von Positionsüberwachungsaufgaben. Der Rollenhebel reagiert auf Nocken- oder Führungsbewegungen, und die Schnappschaltkontakte sorgen für sauberes Schalten auch bei niedrigen Betätigungsgeschwindigkeiten. Der M20-Kabeleingang ermöglicht eine sichere Verdrahtung in industriellen Installationen.

Technische Daten

• Kontaktbestückung: 1 NO + 1 NC
• Betätigertyp: Rollenhebel
• Schaltprinzip: Schnappschaltung
• Gehäusematerial: Aluminium-Druckguss
• Schutzart: IP66 / IP67
• Bemessungsbetriebsstrom (AC-15): 6 A bei 230 V AC
• Bemessungsbetriebsstrom (DC-13): 0,2 A bei 250 V DC
• Bemessungsisolationsspannung: 500 V
• Bemessungsstoßspannungsfestigkeit: 6 kV
• Kabeleingang: 1 x M20 x 1,5
• Anschlussart: Schraubklemmen
• Betriebstemperaturbereich: -25°C bis +70°C
• Mechanische Lebensdauer: > 10 Millionen Betätigungen
• Elektrische Lebensdauer: > 1 Million Betätigungen
• Einbaulage: Beliebig

Abschließende Bemerkung

Ein robuster Positionsschalter für die industrielle Automatisierung, der zuverlässiges Schalten und eine lange Lebensdauer bietet.
