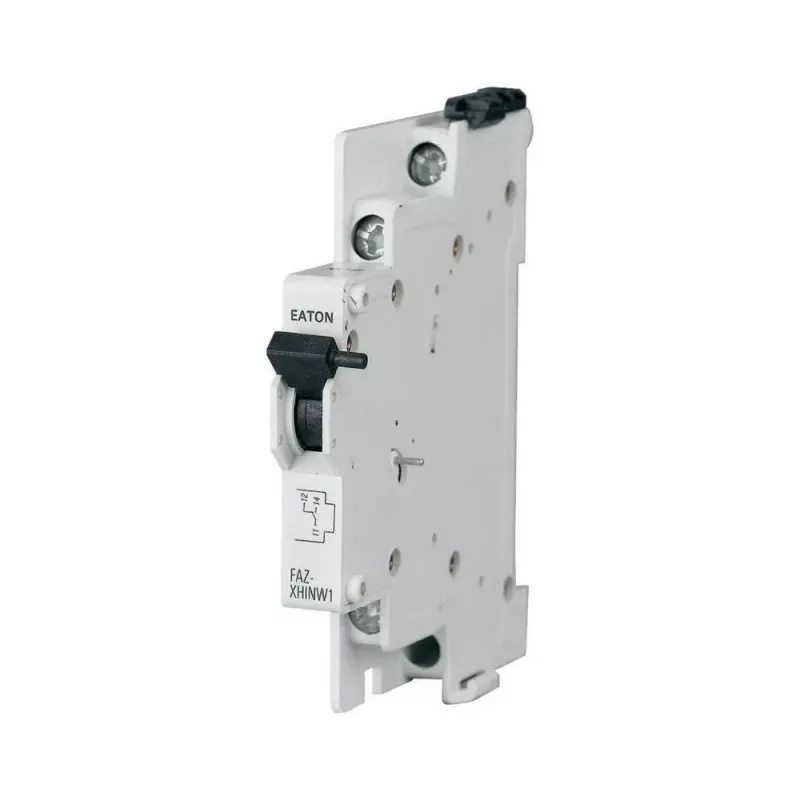

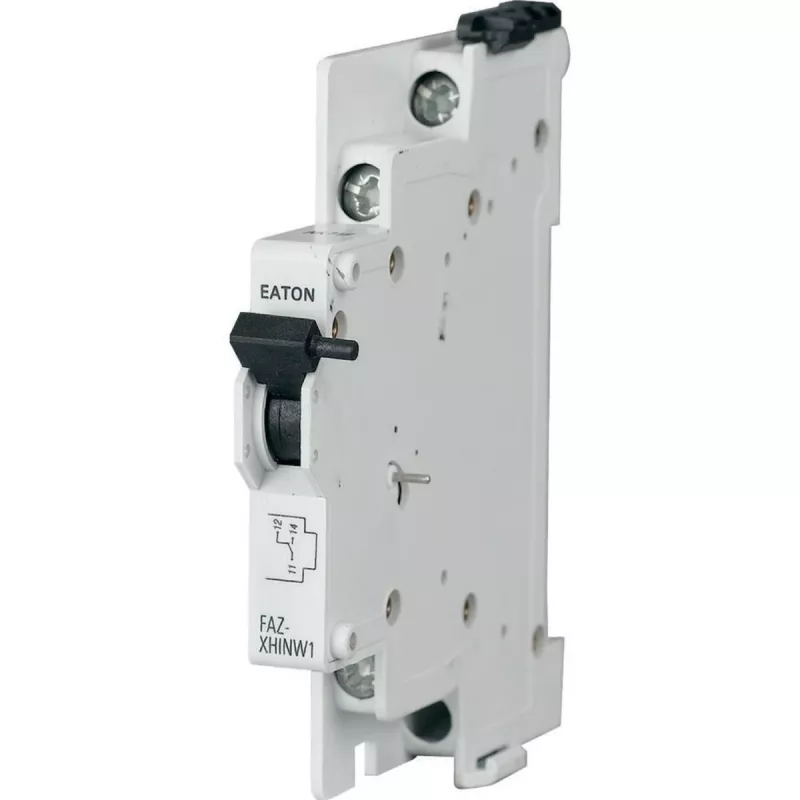

Eaton FAZ-XHINW1 Hilfskontakt (286055)

Der Eaton FAZ-XHINW1 Hilfskontakt bietet duale Signalgebung mit 1 Schließer und 1 Öffner, ausgelegt für 6 A bei 240 V AC. Er wird links an Eaton FAZ, PLSM, PFL, PKNM und Z-MS Leitungsschutzschaltern montiert und beansprucht nur 0,5 Moduleinheiten.

Überblick

Dieser seitlich montierte Hilfskontakt bietet zuverlässige Statusanzeige für kompatible Eaton Leitungsschutzschalter. Er verfügt über Schraubklemmen für starre oder flexible Leiter von 0,5 bis 2,5 mm², mit einer Bemessungsbetriebsspannung von 240 V AC und 48 V DC. Die Kontaktbestückung umfasst einen Schließer und einen Öffner, was flexible Signalgebung für Steuer- und Überwachungskreise ermöglicht.

Das zeichnet ihn aus

• Duale Kontakte: 1 Schließer + 1 Öffner für vielseitige Signalgebung
• Kompaktes Design: nur 0,5 Moduleinheiten
• Hohe elektrische Lebensdauer: über 100.000 Schaltspiele
• Breiter Betriebstemperaturbereich: -25 bis +75 °C
• Kompatibel mit mehreren Eaton Leitungsschutzschalter-Serien

Technische Details

• Kontaktbestückung: 1 Schließer + 1 Öffner
• Bemessungsbetriebsspannung: 240 V AC, 48 V DC
• Bemessungsbetriebsstrom: 6 A (AC-15), 1 A (DC-13)
• Montage: linke Seite, 0,5 Moduleinheiten
• Anschluss: Schraubklemmen, 0,5–2,5 mm²
• Schutzart: IP40 Gehäuse, IP20 Klemmen
• Betriebstemperatur: -25 bis +75 °C
• Lagertemperatur: -40 bis +80 °C
• Bemessungsstoßspannungsfestigkeit: 4 kV
• Bemessungsisolationsspannung: 250 V
• Elektrische Lebensdauer: >100.000 Schaltspiele
• Mechanische Lebensdauer: >1.000.000 Schaltspiele

Unser Fazit

Ein kompakter und zuverlässiger Hilfskontakt für Eaton Leitungsschutzschalter, der duale Signalgebung und robuste Leistung in einem platzsparenden Design bietet.
