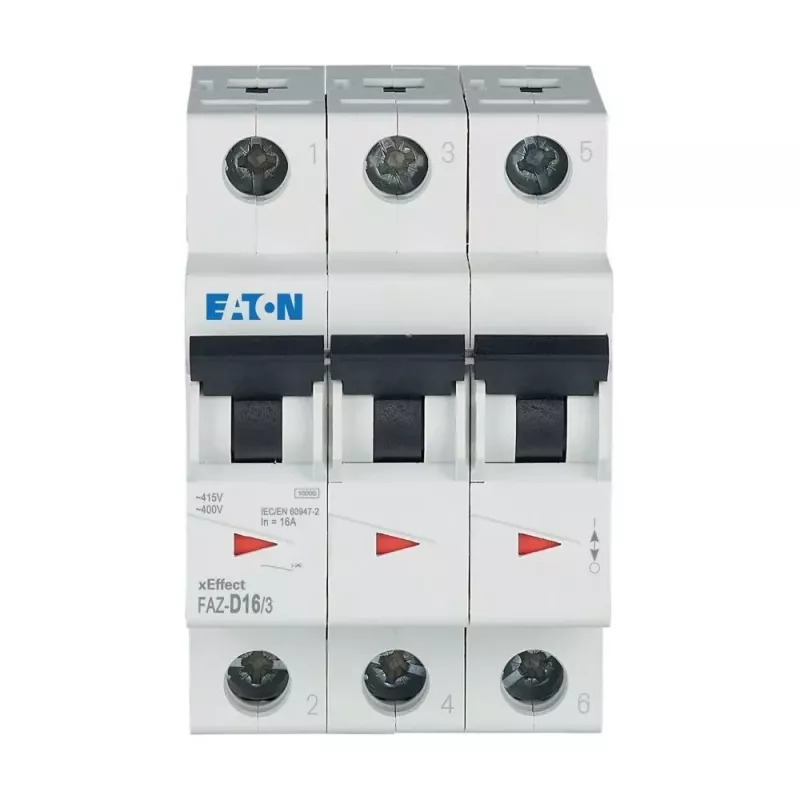

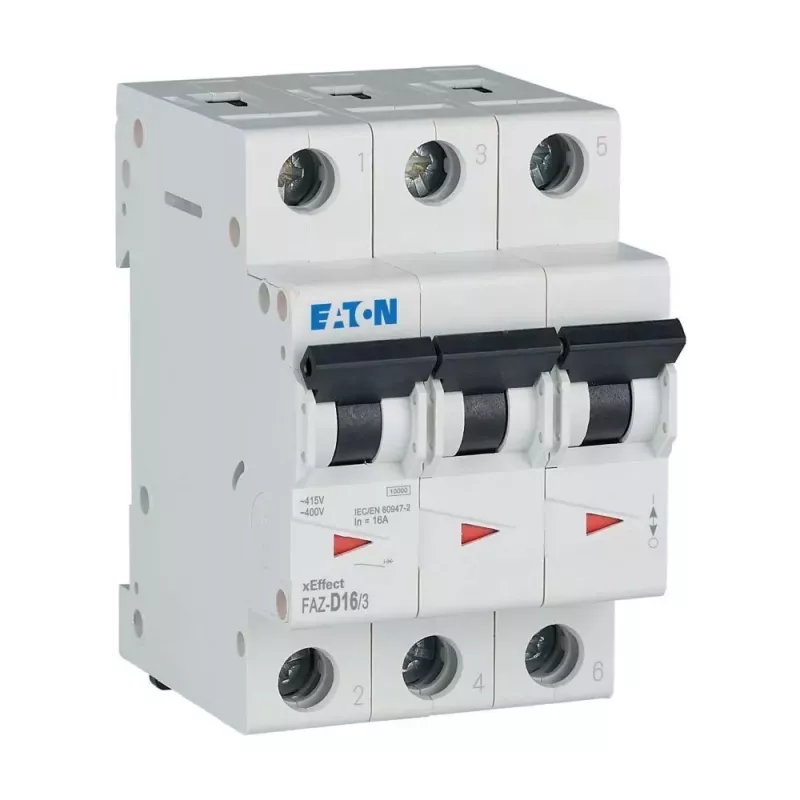

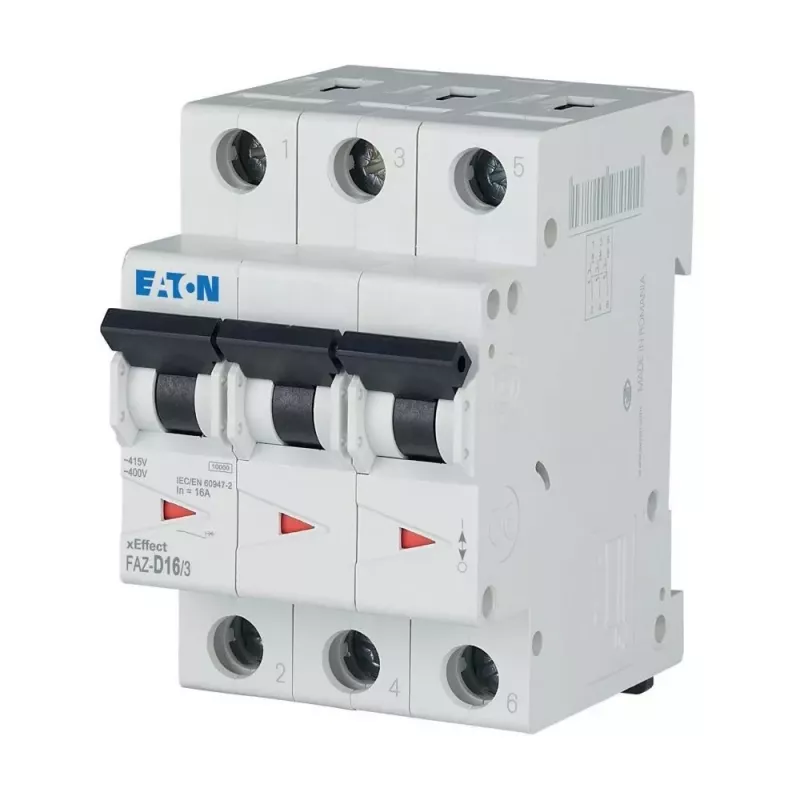

EATON FAZ-D16/3 Leitungsschutzschalter 16A 3-polig D-Charakteristik 6kA 278896

Kurzschlüsse und Überlastungen können Geräte beschädigen und Ausfallzeiten verursachen. Der EATON FAZ-D16/3 Leitungsschutzschalter schützt Drehstromkreise vor diesen Fehlern und gewährleistet einen zuverlässigen Betrieb in industriellen und gewerblichen Installationen.

Für wen ist es geeignet

Elektriker, Schaltschrankbauer und Instandhaltungsingenieure, die einen robusten 16-A-3-poligen Leitungsschutzschalter mit D-Charakteristik für hohe Einschaltströme wie bei Motoren, Transformatoren und Beleuchtungssystemen benötigen.

Hauptmerkmale

• 16 A Nennstrom, 3-polige Ausführung
• D-Charakteristik für hohe Einschaltströme
• 6 kA Nennschaltvermögen
• DIN-Schienen-Montage für schnelle Installation
• Energiebegrenzungsklasse 3
• Schraubklemmen mit großem Anschlussbereich

Technische Daten

• Nennstrom: 16 A
• Polzahl: 3
• Auslösecharakteristik: D
• Nennspannung: 230/400 V AC
• Nennschaltvermögen: 6 kA
• Frequenz: 50/60 Hz
• Montageart: DIN-Schiene (EN 60715)
• Energiebegrenzungsklasse: 3
• Schutzart (Klemmen): IP20
• Schutzart (eingebaut): IP40
• Klemmenart: Schraubklemmen
• Klemmenkapazität (starr/mehrdrähtig): 1 - 25 mm²
• Klemmenkapazität (feindrähtig): 1 - 16 mm²
• Betriebstemperaturbereich: -25 bis +75 °C
• Lagertemperaturbereich: -40 bis +80 °C
• Normen: IEC/EN 60898-1
• Mechanische Lebensdauer: >20.000 Schaltspiele
• Elektrische Lebensdauer: >10.000 Schaltspiele
• Verschmutzungsgrad: 2
• Überspannungskategorie: III

Tipps

Wählen Sie die D-Charakteristik für Stromkreise mit hohen Einschaltströmen, um ungewolltes Auslösen zu vermeiden. Stellen Sie das korrekte Drehmoment an den Schraubklemmen gemäß den Herstellerangaben sicher.
