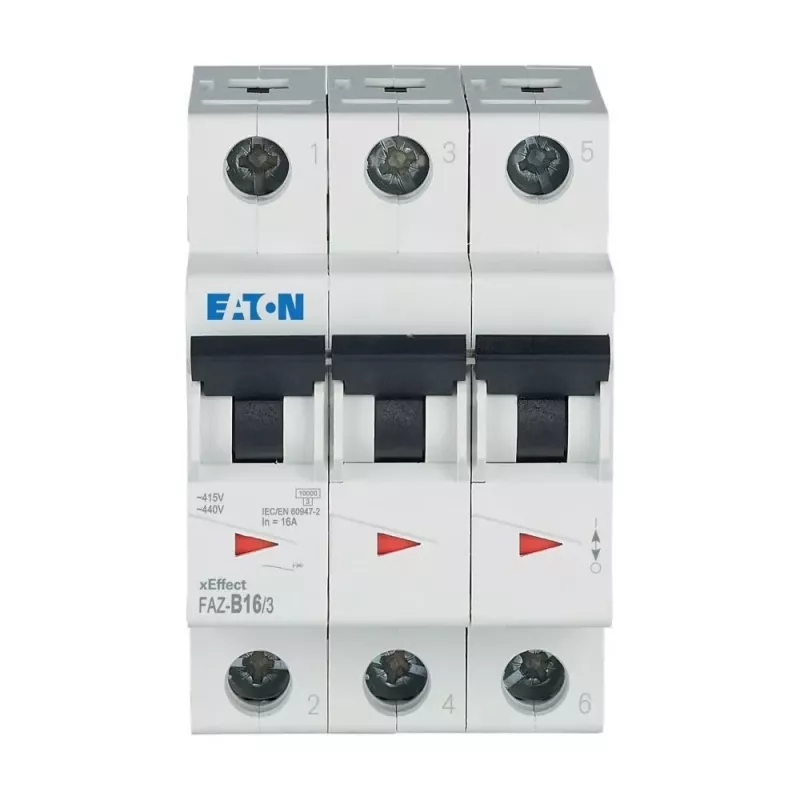

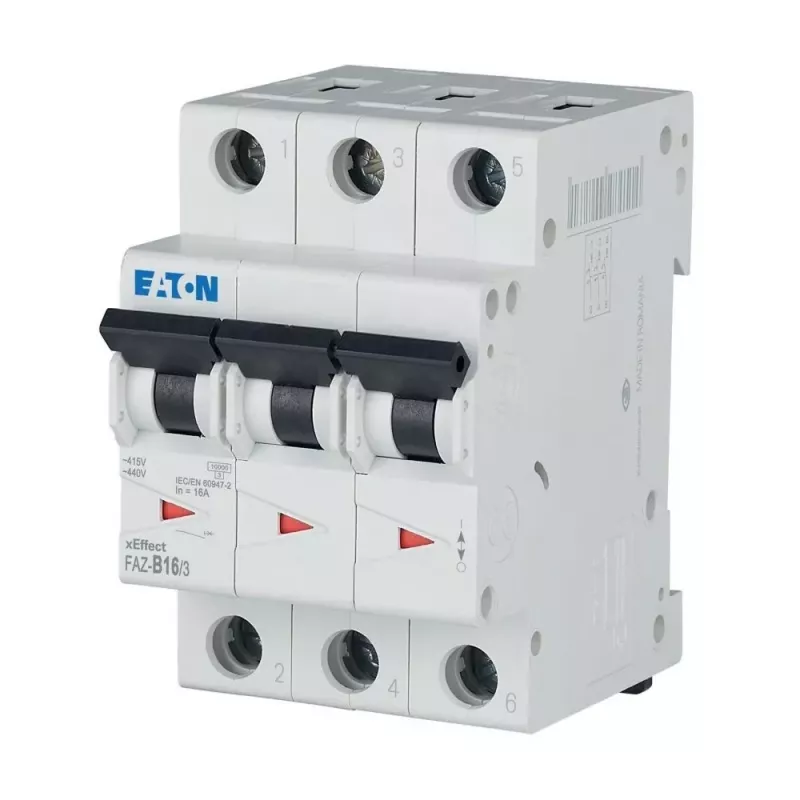

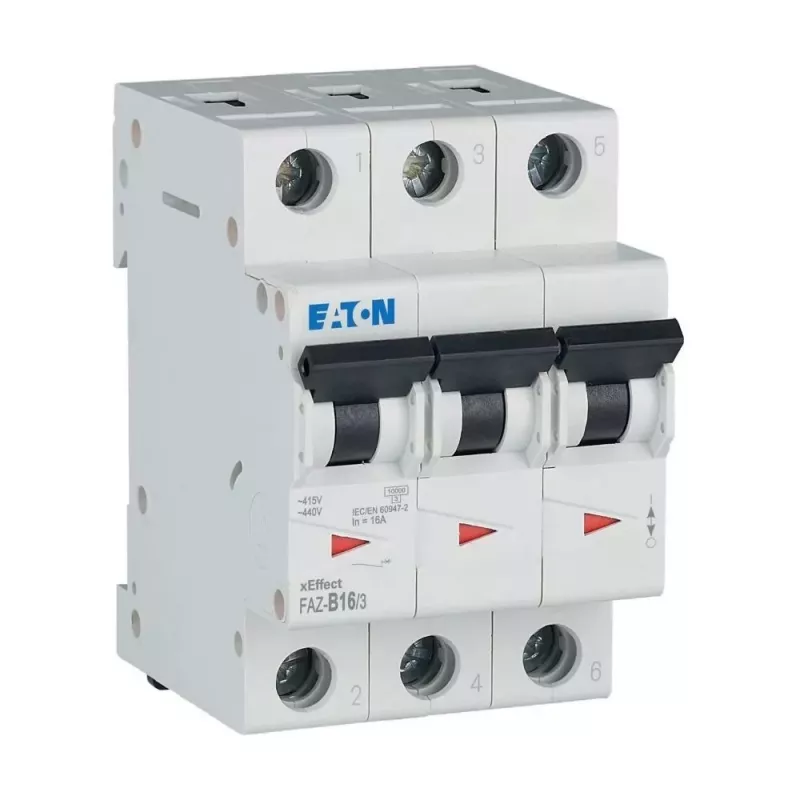

Eaton FAZ-B16/3 Leitungsschutzschalter Typ B, 3-polig, 16 A 278847

Elektriker und Schaltschrankbauer verwenden den Eaton FAZ-B16/3 Leitungsschutzschalter zum Schutz von Drehstromkreisen gegen Überlast und Kurzschluss. Dieser 3-polige Leitungsschutzschalter ist für 16 A mit Auslösecharakteristik Typ B ausgelegt und eignet sich für Wohn- und Gewerbeverteilungen. Er wird auf einer Standard-DIN-Schiene montiert und bietet zuverlässigen Schutz für Kabel und angeschlossene Geräte.

Wichtige technische Daten

• Polzahl: 3
• Nennstrom: 16 A
• Auslösecharakteristik: Typ B
• Nennspannung: 230/400 V AC
• Kurzschlussausschaltvermögen: 10 kA
• Frequenz: 50/60 Hz
• Montageart: DIN-Schiene (EN 60715)
• Anschlussquerschnitt (starr): 1 - 25 mm²
• Anschlussquerschnitt (flexibel): 1 - 16 mm²
• Schutzart: IP20 (Klemmen), IP40 (mit Gehäuse)
• Norm: IEC/EN 60898-1
• Energiebegrenzungsklasse: 3
• Bemessungsstoßspannungsfestigkeit: 4 kV
• Verschmutzungsgrad: 2
• Betriebstemperaturbereich: -25 bis +75 °C
• Lagertemperaturbereich: -35 bis +75 °C
• Mechanische Lebensdauer: 20.000 Schaltspiele
• Elektrische Lebensdauer: 10.000 Schaltspiele
• Modulbreite: 3 Module (52,5 mm)
• Anschlussart: Schraubklemmen

Warum dieses Produkt wählen

Der FAZ-B16/3 bietet ein kompaktes 3-Modul-Design, das Platz in Verteilungen spart. Sein hohes Kurzschlussausschaltvermögen von 10 kA gewährleistet zuverlässigen Schutz in anspruchsvollen Installationen. Die Schraubklemmen nehmen eine breite Palette von Leiterquerschnitten auf und vereinfachen die Verdrahtung.

Ideale Anwendungsfälle

• Schutz von Drehstromkreisen in Wohn- und Gewerbegebäuden
• Verteilungen und Unterverteilungen
• Schutz von Motoren, Transformatoren und anderen induktiven Lasten (mit Typ-B-Charakteristik)

Gut zu wissen

Die Auslösecharakteristik Typ B bedeutet, dass der Schutzschalter bei 3- bis 5-fachem Nennstrom sofort auslöst. Dies gewährleistet eine schnelle Reaktion auf Kurzschlüsse und vermeidet gleichzeitig Fehlauslösungen durch Einschaltströme. Er entspricht IEC/EN 60898-1.
