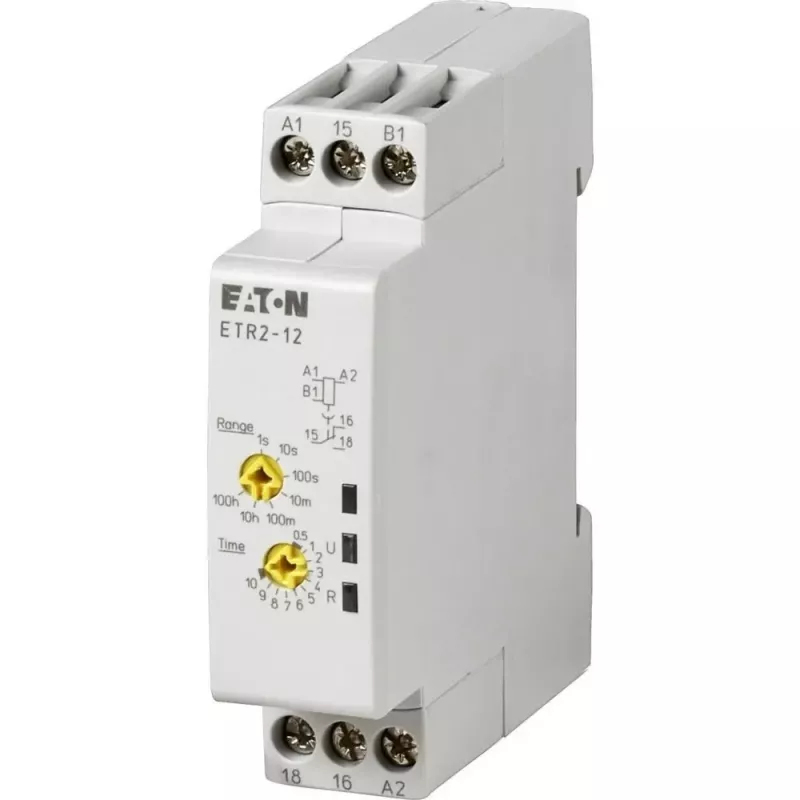

Eaton ETR2-12 Multifunktions-Zeitrelais, 24-240V AC/DC, SPDT 262686

Zeitrelais sind unverzichtbar für die Automatisierung von Steuerkreisen, aber viele bieten nur eine einzige Funktion, was die Flexibilität einschränkt. Das Eaton ETR2-12 löst dieses Problem, indem es sieben auswählbare Zeitfunktionen in einem kompakten DIN-Schienenmodul bereitstellt, was es für eine Vielzahl von industriellen und gebäudetechnischen Aufgaben geeignet macht.

Für wen ist es geeignet

Elektriker, Schaltschrankbauer und Wartungstechniker, die ein vielseitiges, platzsparendes Zeitrelais für Schaltschränke benötigen. Der breite Versorgungsspannungsbereich und die Multifunktionsfähigkeit reduzieren die Lagerhaltung und vereinfachen die Planung.

Hauptmerkmale

• 7 Funktionen: Einschaltverzögerung, Ausschaltverzögerung, Ein-/Ausschaltverzögerung, Blinken, Impulsformung und mehr
• Breite Steuerversorgungsspannung: 24–240 V AC/DC, 50/60 Hz
• Zeitbereich: 0,05 s bis 100 h, auswählbar über 7 Bereiche
• 1 Wechselkontakt (SPDT), Nennstrom 5 A bei 250 V AC ohmsche Last
• DIN-Schienenmontage, nur 17,5 mm breit (1 Modul)
• LED-Anzeigen für Betriebszustand und Relaiszustand
• Schraubklemmen für sichere Verdrahtung

Technische Daten

• Funktionstyp: Multifunktion (7 Funktionen)
• Zeitbereich: 0,05 s – 100 h (7 auswählbare Bereiche)
• Steuerversorgungsspannung: 24 – 240 V AC/DC
• Nennfrequenz: 50/60 Hz
• Ausgangskontakt: 1 Wechsler (SPDT), potentialfrei
• Nennschaltstrom: 5 A (bei 250 V AC, ohmsche Last)
• Kontaktmaterial: AgNi
• Montage: DIN-Schiene (EN 50022)
• Breite: 17,5 mm (1 Modul)
• Anschluss: Schraubklemmen
• Betriebstemperatur: -25 bis +55 °C
• Schutzart: IP20 (Klemmen), IP40 (Gehäuse)
• Einstellmethode: Drehschalter/Potentiometer
• Anzeigen: LED für Betriebszustand und Relaiszustand

Tipps

Bei der Auswahl eines Zeitrelais sollten Sie die erforderliche Zeitfunktion und die Spannungskompatibilität überprüfen. Der breite AC/DC-Versorgungsbereich des ETR2-12 ermöglicht den Einsatz sowohl in 24-V-DC-Steuerkreisen als auch in 230-V-AC-Anwendungen ohne zusätzliche Netzteile.
