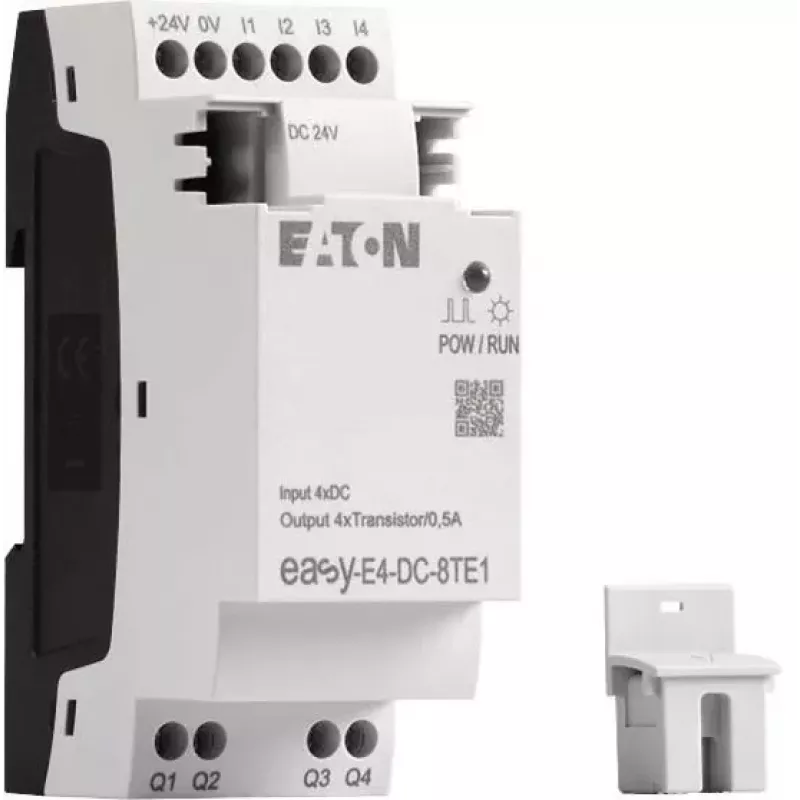

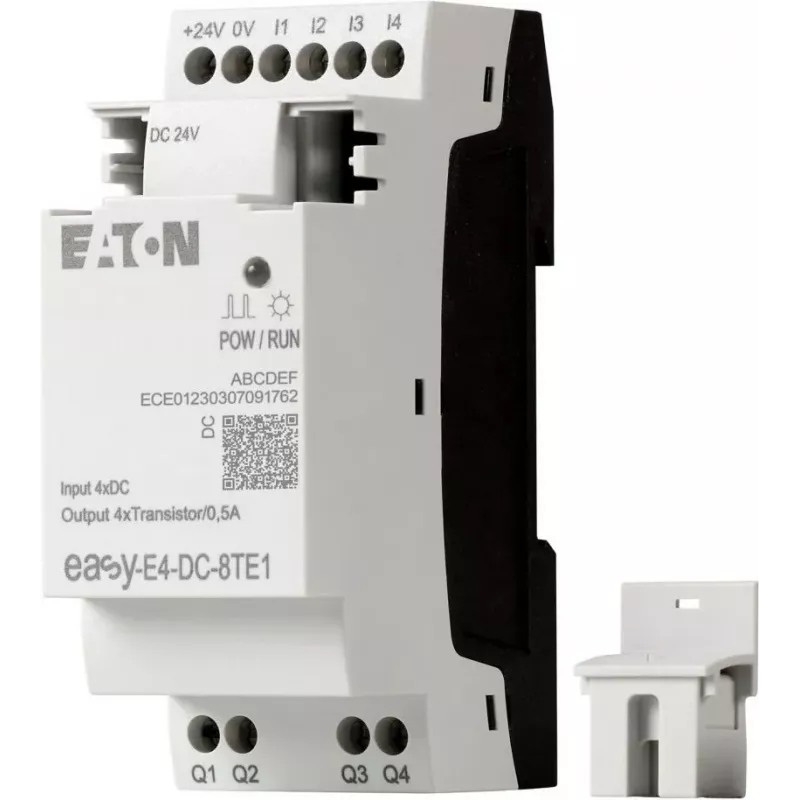

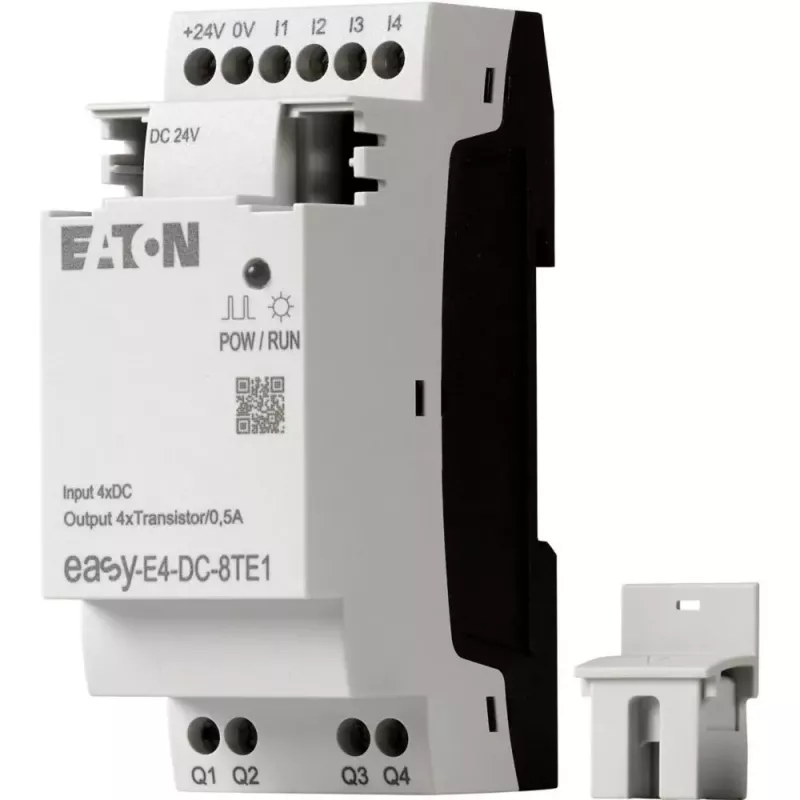

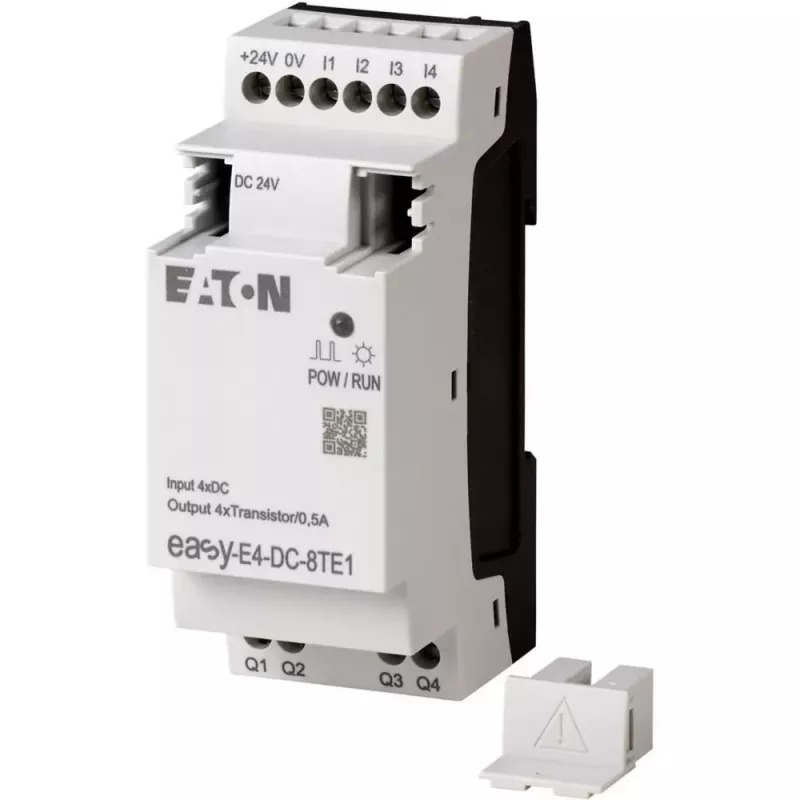

Eaton easyE4 DC 8TE1 Digital-I/O-Erweiterungsmodul, 4DI/4DO, 24V DC, Transistor PNP

Das Eaton easyE4 DC 8TE1 Erweiterungsmodul zeichnet sich durch eine kompakte, All-in-One-Digital-I/O-Lösung aus, die speziell für easyE4-Steuerrelais entwickelt wurde. Im Gegensatz zu generischen Zusatzmodulen integriert es vier 24-V-DC-Eingänge und vier Transistorausgänge (PNP) in einem einzigen Hutschienen-Gerät, was die Verdrahtung vereinfacht und den Schaltschrankplatz reduziert. Das Steckdesign ermöglicht eine nahtlose Erweiterung Ihres Automatisierungssystems ohne komplexe Konfiguration, was es zu einer praktischen Wahl für Maschinenbauer und Schaltschrankplaner macht, die zuverlässige, hochdichte I/Os auf kleinem Raum benötigen.

Highlights

• 8 digitale Kanäle: 4 Eingänge und 4 Ausgänge, alle 24 V DC
• Transistorausgänge mit PNP-Schaltung, 0,5 A pro Kanal
• Hutschienenmontage für schnelle Installation
• IP20-Schutzart, geeignet für Schaltschränke
• Weiter Betriebstemperaturbereich: -25 °C bis +55 °C
• Weltweite Zertifizierungen: CE, UL, cUL, EAC, RCM, KCC, DNV GL

Im täglichen Einsatz

In der Praxis wird das Modul direkt über die Erweiterungsschnittstelle an eine easyE4-Basiseinheit angeschlossen und erweitert sofort die I/O-Kapazität für Aufgaben wie Sensorüberwachung, Aktorsteuerung oder Signalaufbereitung. Die Schraubklemmen akzeptieren Drähte bis 1,5 mm² und gewährleisten sichere Verbindungen auch in vibrationsanfälligen Umgebungen. Da die Ausgänge auf Transistorbasis arbeiten, schalten sie geräuschlos und halten häufigen Schaltvorgängen stand – ideal für Magnetventile, Anzeigelampen oder kleine Gleichstrommotoren. Die kompakte Breite von 35,5 mm spart Platz auf der Hutschiene, sodass mehrere Einheiten nebeneinander montiert werden können.

Technische Daten

• Produkttyp: SPS-Erweiterungsmodul
• Serie: easyE4
• Versorgungsspannung: 24 V DC
• Anzahl der digitalen Eingänge: 4
• Eingangsspannung: 24 V DC
• Anzahl der digitalen Ausgänge: 4
• Ausgangstyp: Transistor (PNP)
• Ausgangsspannung: 24 V DC
• Max. Ausgangsstrom pro Kanal: 0,5 A
• Gesamte I/O-Punkte: 8 (4DI / 4DO)
• Montageart: Hutschiene
• Schutzart: IP20
• Betriebstemperaturbereich: -25 bis +55 °C
• Lagertemperaturbereich: -40 bis +70 °C
• Anschlussart: Schraubklemmen
• Kompatibilität: Eaton easyE4 Steuerrelais
• Zertifizierungen: CE, UL, cUL, EAC, RCM, KCC, DNV GL

Abschließende Bemerkung

Für Ingenieure, die eine zuverlässige und platzsparende Möglichkeit zur Erweiterung von easyE4-Systemen suchen, bietet das DC 8TE1 Modul eine bewährte Balance aus Leistung und Benutzerfreundlichkeit, unterstützt durch Eatons industrielles Erbe.
