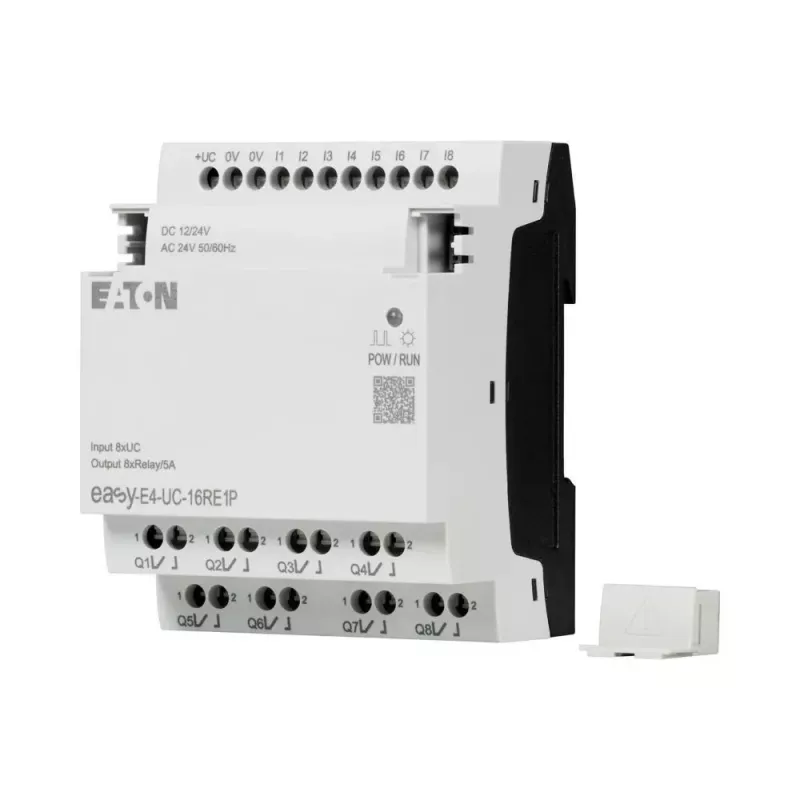

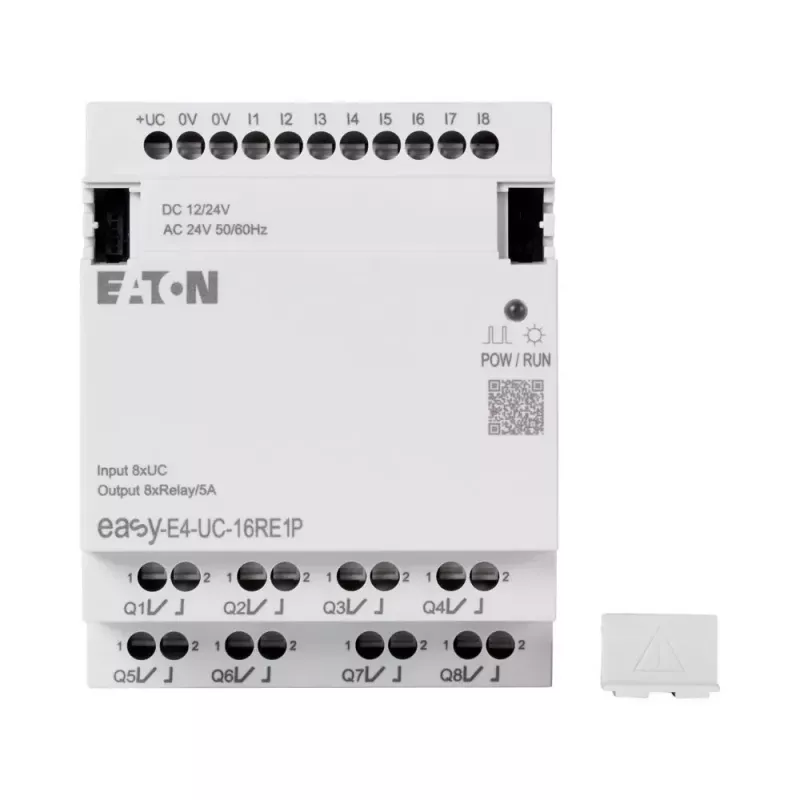

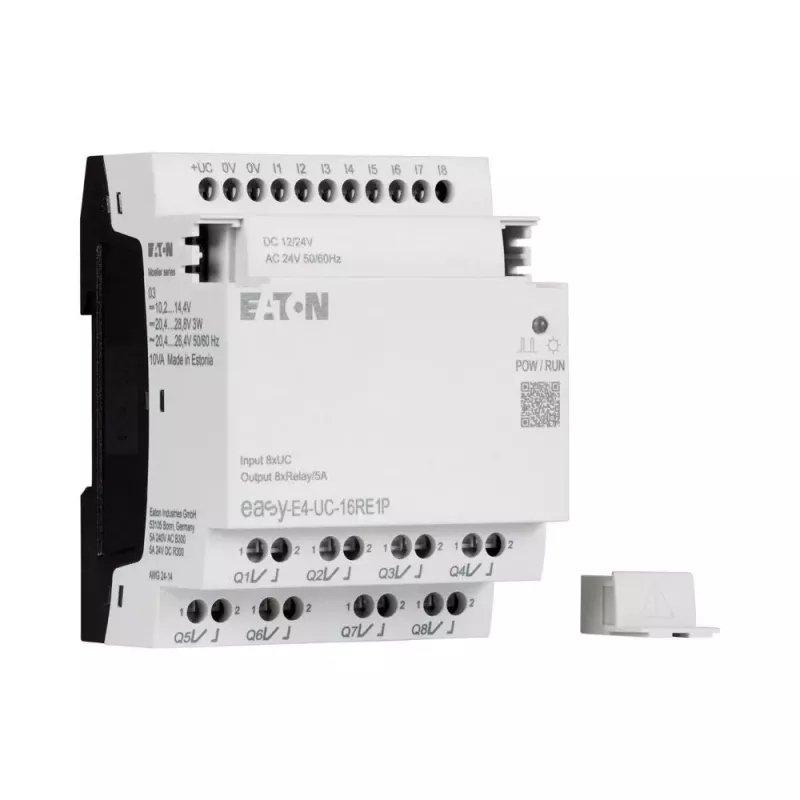

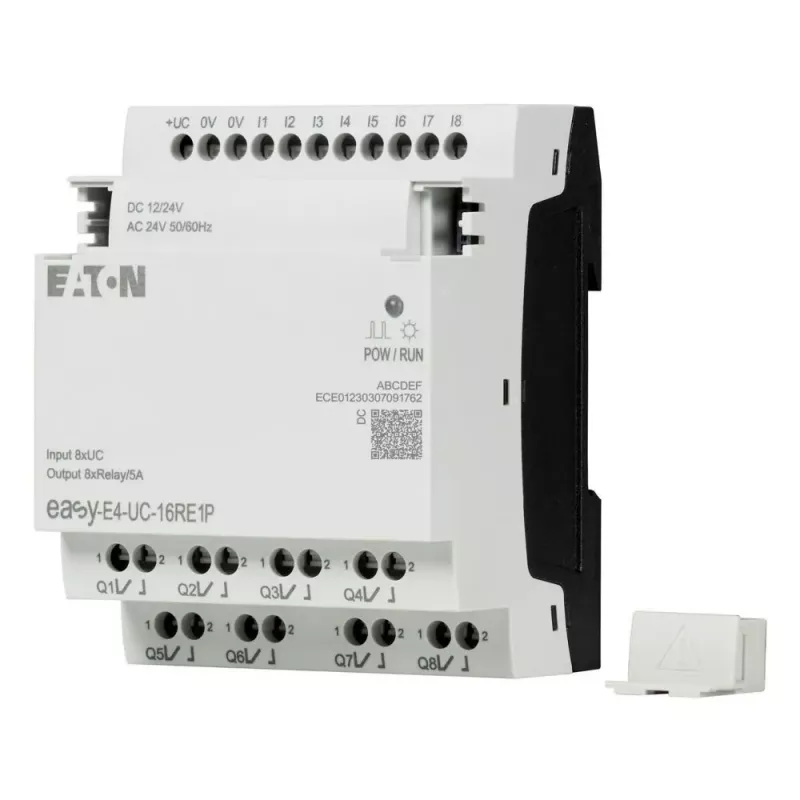

Eaton EASY-E4-UC-16RE1P Smart-Relais-Erweiterungsmodul, 8 digitale Eingänge, 8 Relaisausgänge, DIN-Schiene 197511

Wenn ein Steuerungssystem mehr E/A benötigt, als die Basiseinheit bietet, fügt dieses Erweiterungsmodul einem Eaton EASY-E4 Smart-Relais acht digitale Eingänge und acht Relaisausgänge hinzu. Es macht einen größeren, teureren Controller überflüssig, indem es das vorhandene System mit Schraubklemmenanschlüssen und DIN-Schienenmontage erweitert.

Für wen ist es geeignet

Schaltschrankbauer, Maschinenhersteller und Wartungstechniker, die bereits Eaton EASY-E4 Basiseinheiten verwenden und zusätzliche E/A für kleine Automatisierungsaufgaben wie Förderbänder, Pumpen, Beleuchtung oder Zutrittskontrolle benötigen. Es eignet sich für Anwendungen, bei denen der Platz begrenzt ist und die Verkabelung einfach und wartungsfreundlich bleiben muss.

Hauptmerkmale

• 8 digitale Eingänge, nutzbar als 24 V DC digitale oder 0–10 V analoge Eingänge
• 8 Relaisausgänge mit Schließerkontakten, Nennstrom bis 8 A (AC-15/DC-13) oder 10 A (AC-1)
• Direkte Versorgung über die EASY-E4 Basiseinheit – keine separate Stromversorgung erforderlich
• DIN-Schienenmontage für schnelle Installation in Schaltschränken
• Schraubklemmen für sichere, wartungsfreundliche Verkabelung
• IP20-Schutz, geeignet für saubere, geschlossene Umgebungen

Technische Daten

• Serie: EASY-E4
• Produkttyp: Smart-Relais-Erweiterungsmodul
• Digitale Eingänge: 8 (24 V DC / 0–10 V DC)
• Relaisausgänge: 8 (Schließerkontakte)
• Max. Ausgangsstrom pro Relais: 8 A (AC-15, DC-13) / 10 A (AC-1)
• Versorgung: über EASY-E4 Basiseinheit
• Montage: DIN-Schiene
• Schutzart: IP20
• Betriebstemperatur: 0 bis +55 °C
• Lagertemperatur: -40 bis +70 °C
• Anschlussart: Schraubklemmen
• Gehäusematerial: Kunststoff
• Kompatibilität: Eaton EASY-E4 Basiseinheiten

Tipps

Prüfen Sie die E/A-Anzahl Ihrer vorhandenen EASY-E4 Basiseinheit vor der Bestellung. Dieses Modul ist kein eigenständiger Controller – es erfordert eine kompatible Basiseinheit. Verwenden Sie für hohe Lastströme externe Schütze oder Relais, um die Modulausgänge zu schützen.
