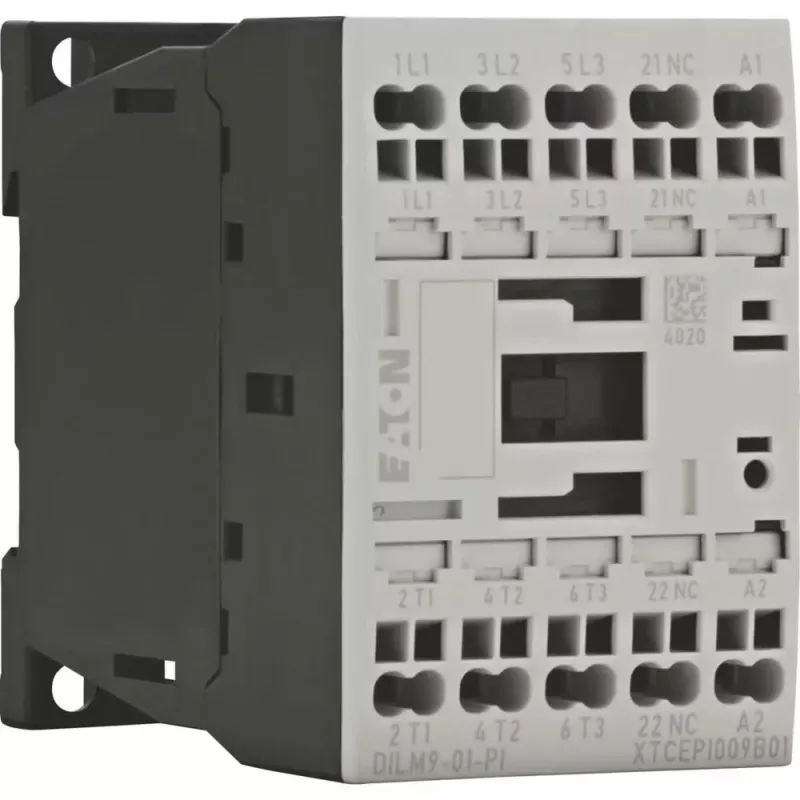

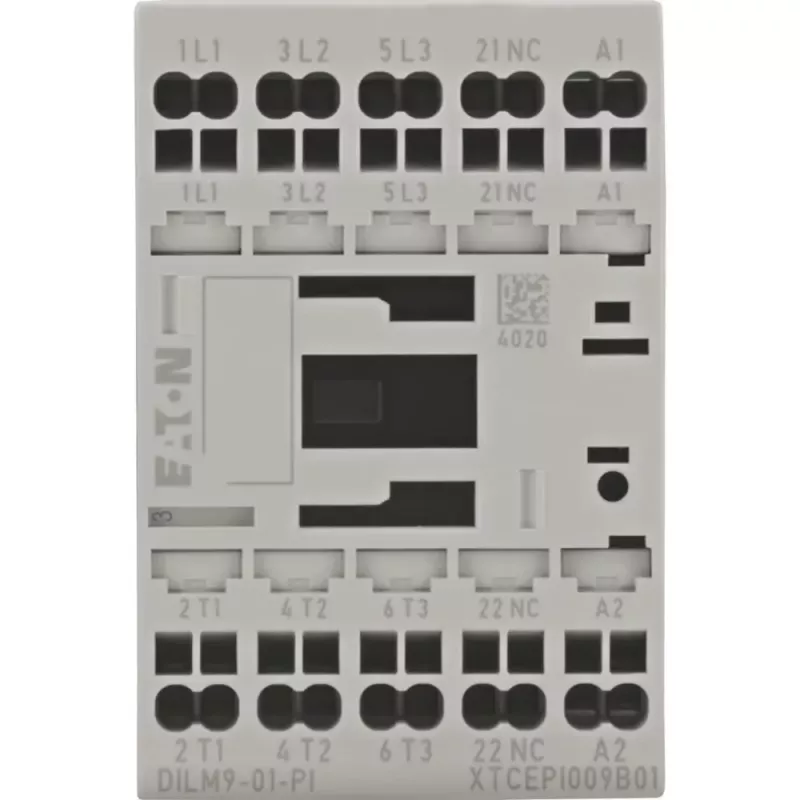

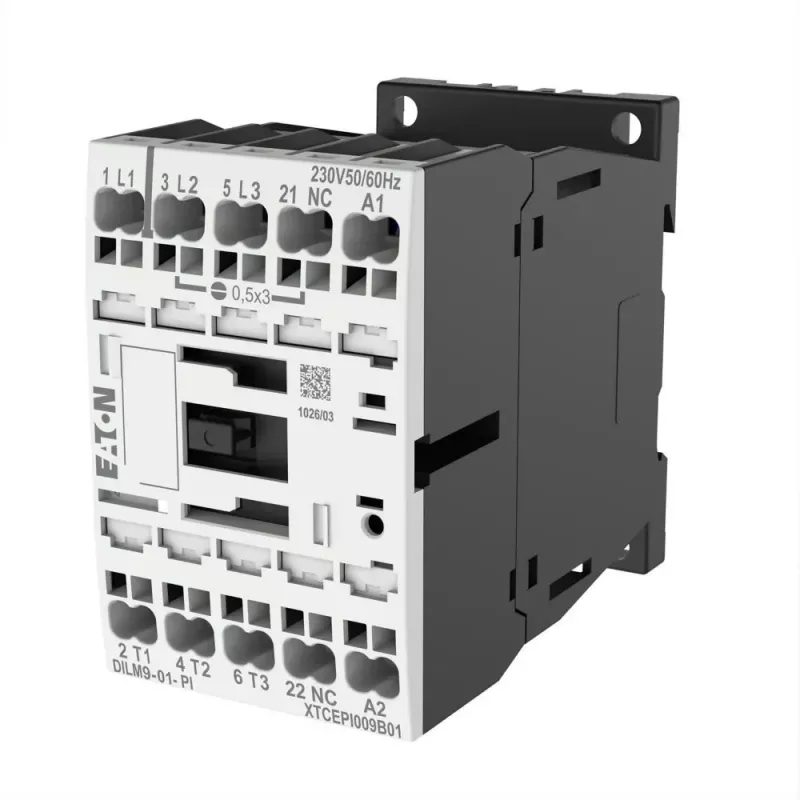

Eaton DILM9-19923401 (230V 50Hz, 240V 60Hz) - PI Leistungsschütz

Dieses Eaton DILM9 Leistungsschütz ist ein robustes 3-poliges Schaltgerät, das für Motorsteuerung und industrielle Lasten bis 4 kW bei 400 V AC-3 entwickelt wurde. Seine 230 V 50 Hz / 240 V 60 Hz AC-Spule gewährleistet zuverlässigen Betrieb in verschiedenen Stromnetzen, während das kompakte Gehäuse und die Schraubklemmen die Installation auf DIN-Schiene oder Montageplatte vereinfachen.

Vorteile

Das DILM9 kombiniert hohe elektrische Lebensdauer (1,5 Millionen Schaltspiele AC-3) mit einer mechanischen Lebensdauer von 10 Millionen Zyklen, was Wartung und Ausfallzeiten reduziert. Mit einem integrierten 1 NO Hilfskontakt unterstützt es Steuerungslogik ohne zusätzliche Komponenten. Die Bemessungsisolationsspannung von 690 V und die Stoßspannungsfestigkeit von 6 kV bieten sichere Trennung in anspruchsvollen Umgebungen.

Geeignet für

• Direktes Einschalten von Drehstrommotoren bis 4 kW
• Schalten ohmscher und induktiver AC-Lasten in industriellen Schaltschränken
• Anwendungen, die DIN-Schienen- oder Schraubmontage mit IP20-Schutz erfordern
• Systeme, die den Normen IEC/EN 60947, VDE 0660, UL und CSA entsprechen

Hauptspezifikationen

• Bemessungsbetriebsstrom: 9 A (AC-3, 400 V), 22 A (AC-1, 400 V)
• Spulenspannung: 230 V AC (50 Hz), 240 V AC (60 Hz)
• Hauptkontakte: 3 NO, Hilfskontakt: 1 NO
• Bemessungsisolationsspannung: 690 V, Stoßspannungsfestigkeit: 6 kV
• Betriebstemperatur: -25 bis +60 °C
• Kurzschlussfestigkeit (1s): 1000 A

Empfehlungen

Für zuverlässiges Motoranlaufen in industriellen Umgebungen kombinieren Sie das DILM9 mit geeigneten Überlastrelais und Kurzschlussschutz. Überprüfen Sie die Spulenspannungskompatibilität mit Ihrem Steuerkreis vor der Installation.
