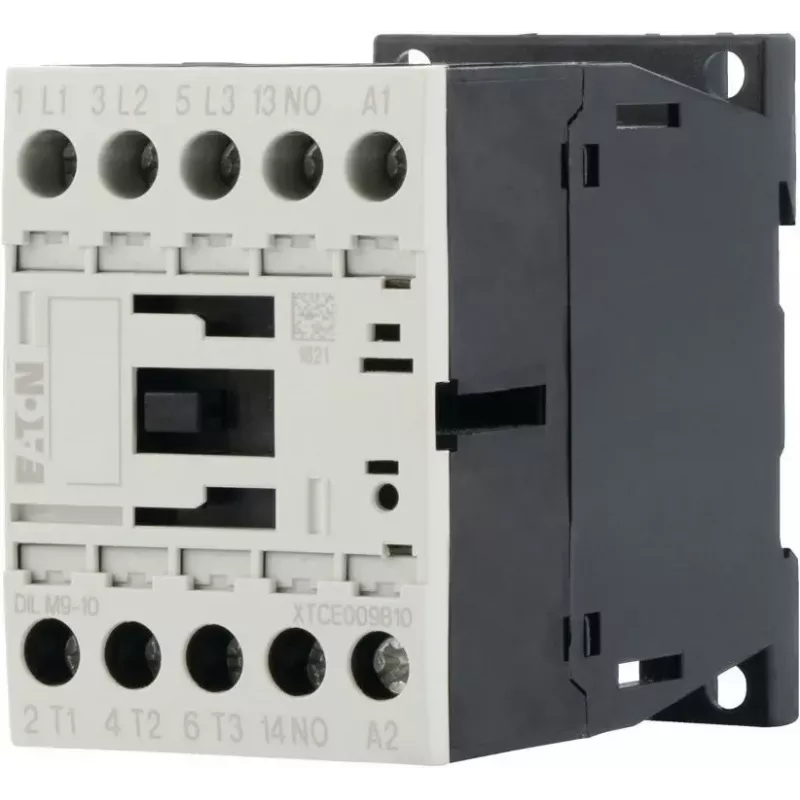

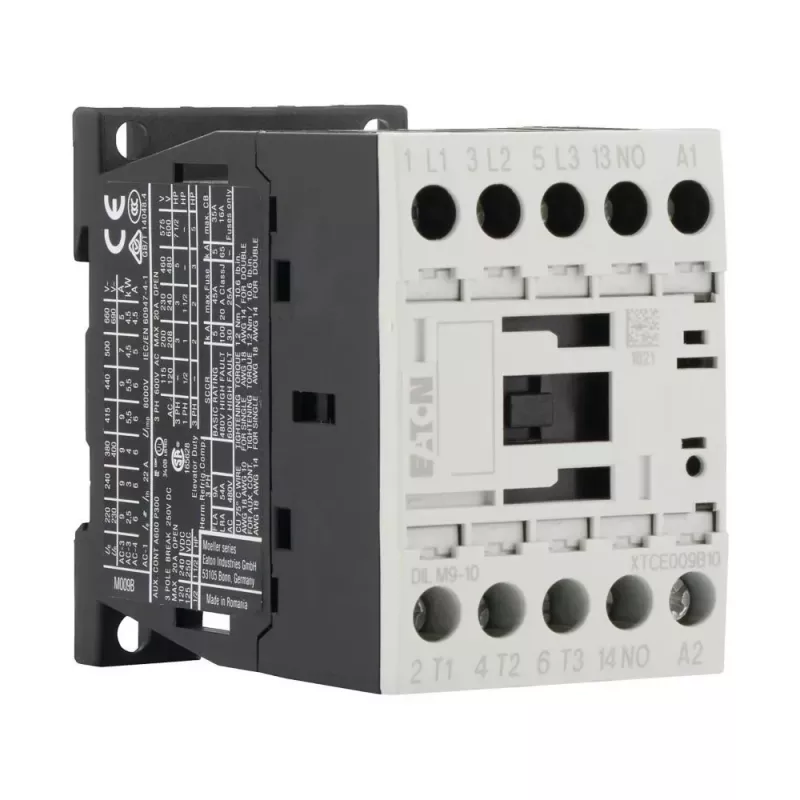

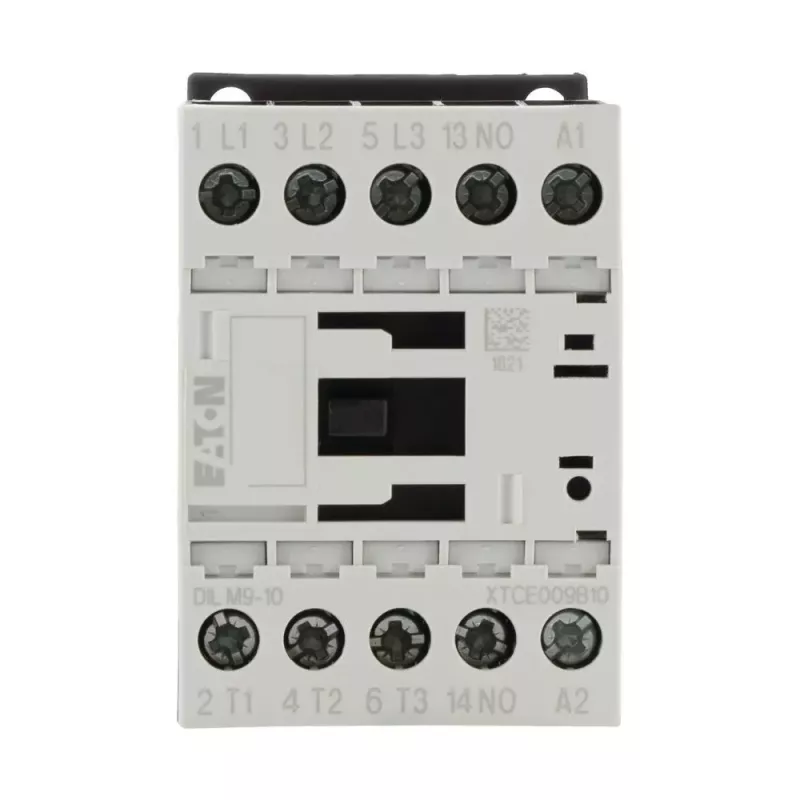

Eaton DILM9-10(24V50HZ) Schütz, 3-polig, 24 V AC Spule, 9 A, IP20 276677

Das Eaton DILM9-10(24V50HZ) Schütz ist ein kompaktes 3-poliges Schaltgerät, das für zuverlässige Motorsteuerung und Lastschaltung in industriellen Umgebungen entwickelt wurde. Seine 24 V AC Spule bei 50 Hz macht es zur direkten Lösung für Steuerkreise, die bereits mit Niederspannungs-AC betrieben werden, sodass keine zusätzlichen Netzteile erforderlich sind. Mit einem Bemessungsbetriebsstrom von 9 A bei 400 V AC-3 bewältigt es kleine Motoren bis 4 kW und behält dabei eine schlanke Breite von 45 mm für platzsparende Schaltschrankinstallationen bei.

Highlights

• 3 Hauptpole, Schließer (NO), bemessen für 9 A bei 400 V AC-3
• Spulenspannung: 24 V AC, 50 Hz
• Bemessungsisolationsspannung 690 V, Stoßspannungsfestigkeit 6 kV
• IP20 Schutz, geeignet für DIN-Schienen- oder Schraubmontage
• Lange mechanische Lebensdauer: 10 Millionen Schaltspiele

Im täglichen Einsatz

Das DILM9-10 ist für häufiges Schalten ausgelegt. Seine Schraubklemmen nehmen starre oder flexible Leiter auf und halten sie sicher unter Vibration. Das Schütz wird auf standardmäßiger 35 mm DIN-Schiene oder mit Schrauben montiert, und seine 45 mm Breite lässt Platz für zusätzliche Geräte im Gehäuse. Der Hilfskontakt (1 NO) liefert ein Statussignal für Verriegelungen oder SPS-Eingänge.

Vollständige Spezifikationen

• Polzahl: 3
• Hauptkontaktkonfiguration: 3 NO
• Hilfskontaktkonfiguration: 1 NO
• Bemessungsbetriebsstrom (AC-3, 400 V): 9 A
• Bemessungsbetriebsleistung (AC-3, 400 V): 4 kW
• Bemessungsisolationsspannung (Ui): 690 V
• Bemessungsstoßspannungsfestigkeit (Uimp): 6 kV
• Spulenspannung: 24 V AC
• Spulenfrequenz: 50 Hz
• Mechanische Lebensdauer: 10 x 10^6 Schaltspiele
• Elektrische Lebensdauer (AC-3): 1,5 x 10^6 Schaltspiele
• Umgebungstemperatur im Betrieb: -25 bis +60 °C
• Klemmentyp: Schraubklemmen
• Montage: DIN-Schiene / Schraubmontage
• Schutzart: IP20

Abschließende Anmerkung

Das DILM9-10 kombiniert ein bewährtes Schützdesign mit einer 24 V AC Spule und ist damit eine unkomplizierte Wahl für Schaltschränke, die auf Niederspannungs-AC-Steuersignale standardisiert sind.
