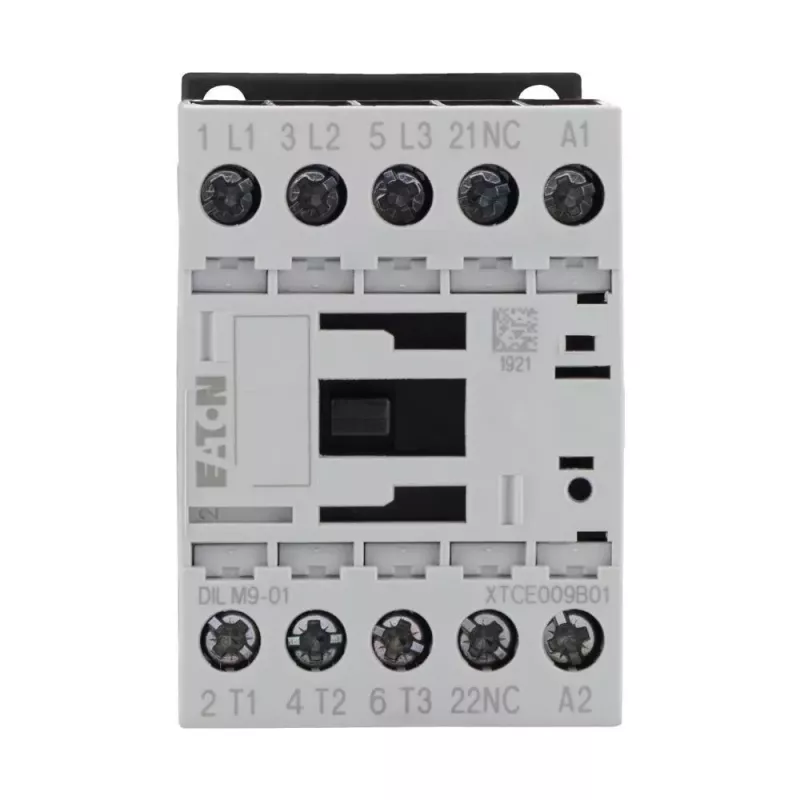

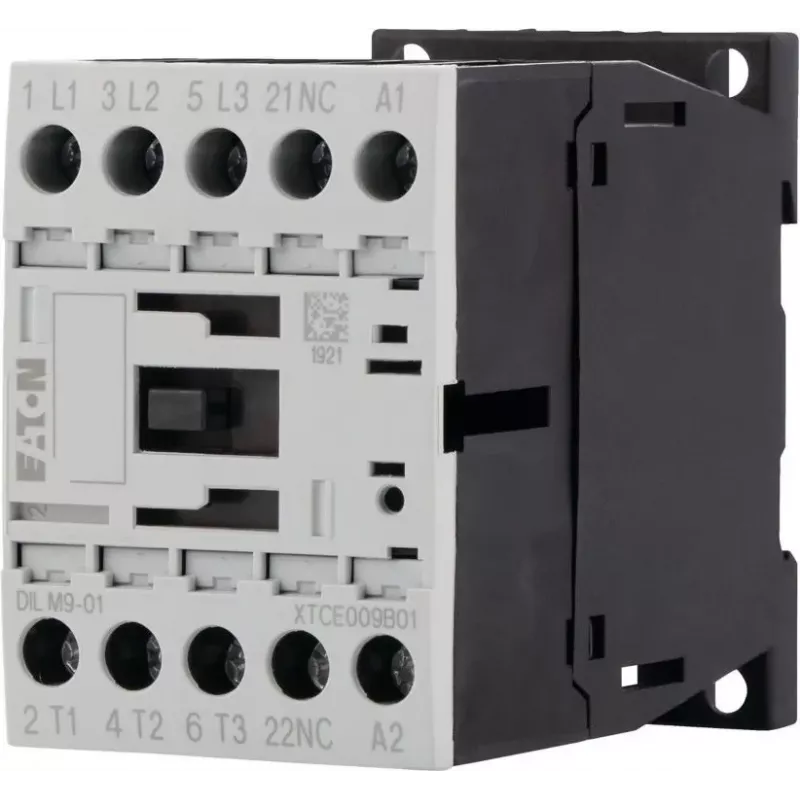

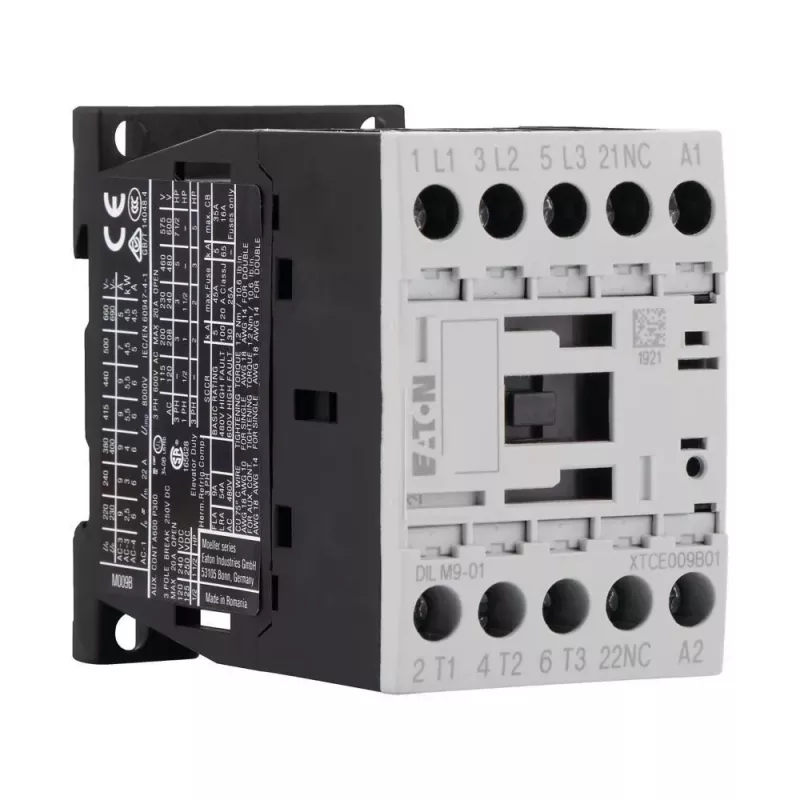

Eaton DILM9-01 24V AC 50Hz 3-poliger Schütz, 9A, 1NO, IP20 276712

Schütz mit 3 Hauptpolen und 1 Schließer-Hilfskontakt, ausgelegt für 9 A bei AC-3, 400 V und 4 kW Motorleistung. Spule arbeitet mit 24 V AC bei 50 Hz. Schraubklemmen und DIN-Schienen-/Schraubbefestigung. Schutzart IP20.

Vorteile

Bemessungsisolationsspannung 690 V und Stoßspannungsfestigkeit 6 kV. Mechanische Lebensdauer 10 Millionen Schaltspiele, elektrische Lebensdauer 1,5 Millionen Schaltspiele bei AC-3. Betriebstemperatur -25 bis +60 °C.

Geeignet für

• Motorstart und -steuerung bis 4 kW bei 400 V AC-3
• Schalten ohmscher Lasten bis 22 A bei AC-1
• Industrielle Schaltschränke mit 24 V AC Steuerspannung

Hauptspezifikationen

• Spulenspannung: 24 V AC, 50 Hz
• Hauptpole: 3
• Hilfskontakte: 1 NO
• Bemessungsbetriebsstrom (AC-3, 400 V): 9 A
• Bemessungsbetriebsleistung (AC-3, 400 V): 4 kW
• Bemessungsbetriebsstrom (AC-1, 400 V): 22 A
• Bemessungsisolationsspannung: 690 V
• Bemessungsstoßspannungsfestigkeit: 6 kV
• Schutzart: IP20
• Montage: DIN-Schiene / Schraube
• Klemmentyp: Schraube
• Betriebstemperatur: -25 bis +60 °C
• Elektrische Lebensdauer (AC-3): 1,5 x 10^6 Schaltspiele
• Mechanische Lebensdauer: 10 x 10^6 Schaltspiele

Empfehlungen

Verwendung mit geeignetem Überlastrelais zum Motorschutz. Stellen Sie sicher, dass das Gehäuse zusätzlichen Schutz bietet, wenn es in staubigen oder feuchten Umgebungen installiert wird.
