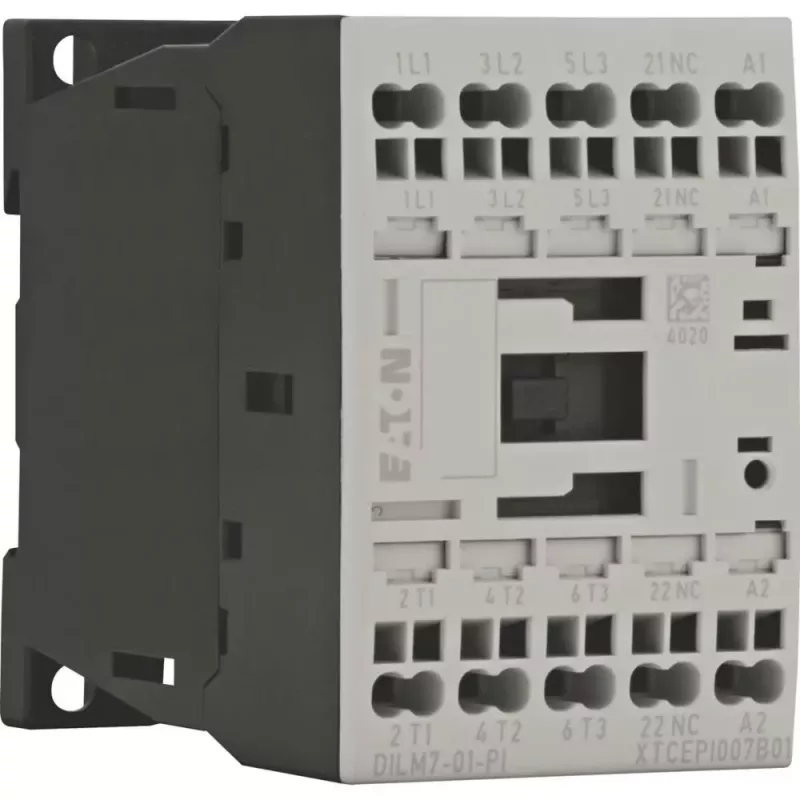

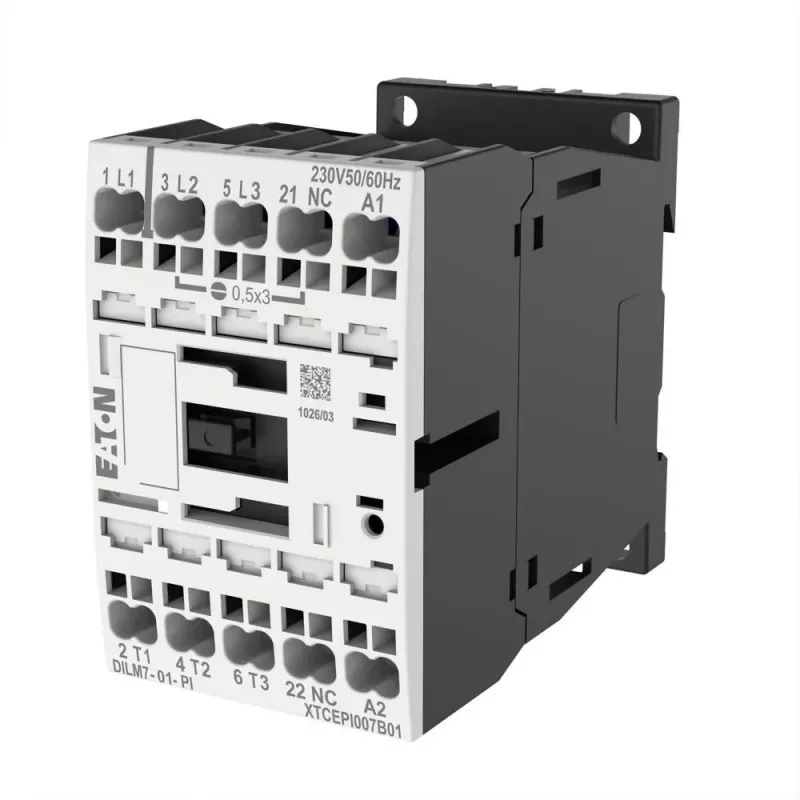

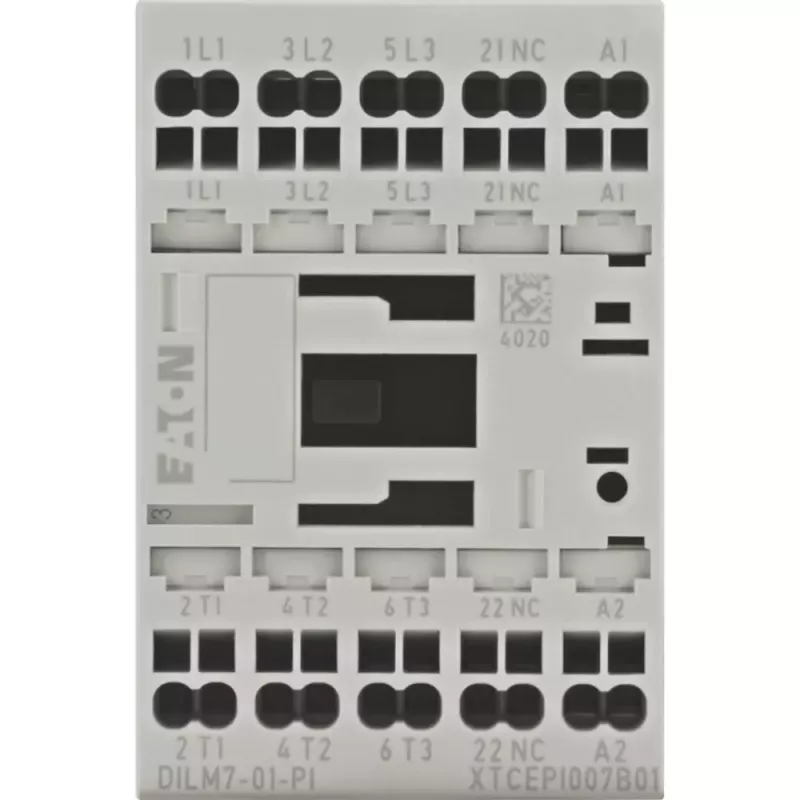

EATON DILM7-19922401 Leistungsschütz, 3-polig, 7 A, 230 V AC Spule

Die industrielle Motorsteuerung erfordert oft ein zuverlässiges Schalten von Drehstromlasten ohne sperrige, leistungshungrige Relaispanels. Das EATON DILM7-19922401 Leistungsschütz löst dies durch eine kompakte 3-polige Schaltlösung, die für 7 A bei 400 V AC-3 ausgelegt ist, mit einer Spule, die 230 V bei 50 Hz oder 240 V bei 60 Hz annimmt. Sein integrierter Schließer-Hilfskontakt vereinfacht die Steuerstromkreisverdrahtung, während Schraubklemmen und DIN-Schienen- oder Schraubbefestigung die Installation in Schaltschränken unkompliziert machen.

Für wen ist es geeignet

Schaltschrankbauer, Maschinenhersteller und Wartungstechniker, die ein zuverlässiges Schütz für kleine Motoren, ohmsche Lasten oder Beleuchtungskreise benötigen. Die DILM7-Serie ist ein bewährtes Arbeitstier in der industriellen Automatisierung und bietet eine lange elektrische Lebensdauer sowie Konformität mit IEC/EN 60947.

Hauptmerkmale

• 3 Hauptpole für 7 A Betriebsstrom (AC-3, 400 V) und 3 kW Motorleistung
• Spulensteuerspannung: 230 V AC bei 50 Hz, 240 V AC bei 60 Hz
• Ein integrierter Schließer-Hilfskontakt (NO) für Statusrückmeldung oder Verriegelung
• Bemessungsisolationsspannung 690 V und Stoßspannungsfestigkeit 6 kV für sicheren Betrieb in industriellen Netzwerken
• Schraubklemmen für starre oder flexible Leiter; Montage auf 35-mm-DIN-Schiene oder mit Schrauben
• Kompakte Abmessungen und IP20-Schutz für den Einsatz im Schaltschrank

Technische Daten

• Anzahl der Hauptpole: 3
• Bemessungsbetriebsstrom (AC-3, 400 V): 7 A
• Bemessungsbetriebsleistung (AC-3, 400 V): 3 kW
• Spulenspannung: 230 V AC (50 Hz), 240 V AC (60 Hz)
• Hilfskontakte: 1 NO
• Bemessungsisolationsspannung (Ui): 690 V
• Bemessungsstoßspannungsfestigkeit (Uimp): 6 kV
• Montage: DIN-Schiene oder Schraubbefestigung
• Klemmen: Schraubtyp
• Schutzart: IP20
• Betriebstemperatur: -25 bis +60 °C
• Elektrische Lebensdauer (AC-3): 1,5 x 10^6 Schaltspiele
• Bemessungskurzzeitstromfestigkeit (Icw): 100 A (1 s)
• Maximale Schaltfrequenz: 5000 Schaltspiele/Stunde
• Leistungsverlust pro Pol: 0,5 W
• Serie: DILM

Tipps

Zur Spulenentstörung verwenden Sie ein RC-Glied oder einen Varistor, um Spannungsspitzen beim Schalten induktiver Lasten zu reduzieren. Prüfen Sie stets die Spulenspannungsmarkierung vor der Verdrahtung, da das Schütz sowohl 230 V 50 Hz als auch 240 V 60 Hz akzeptiert, jedoch nicht DC.
