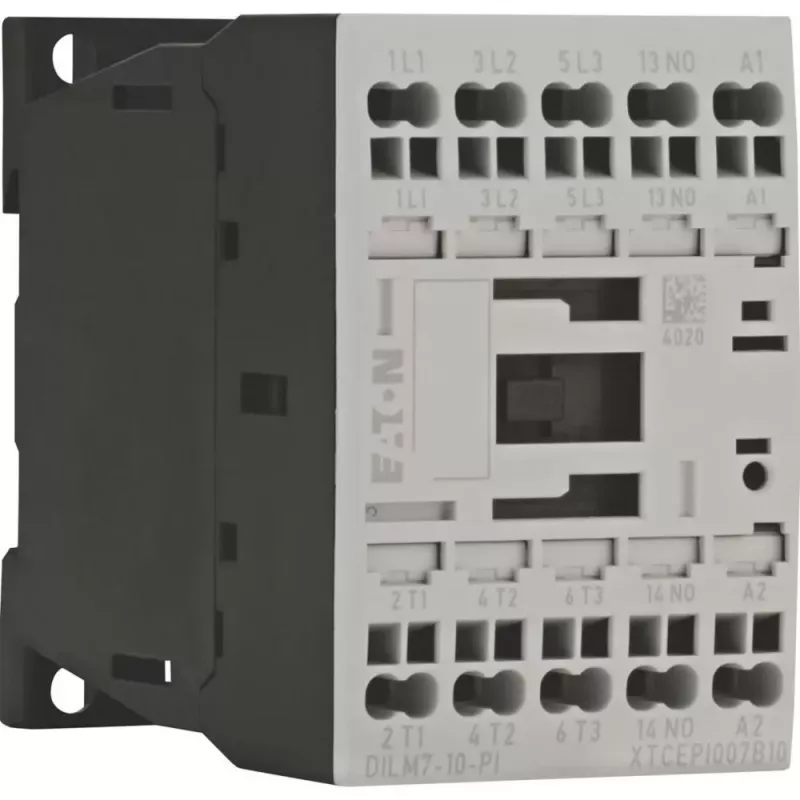

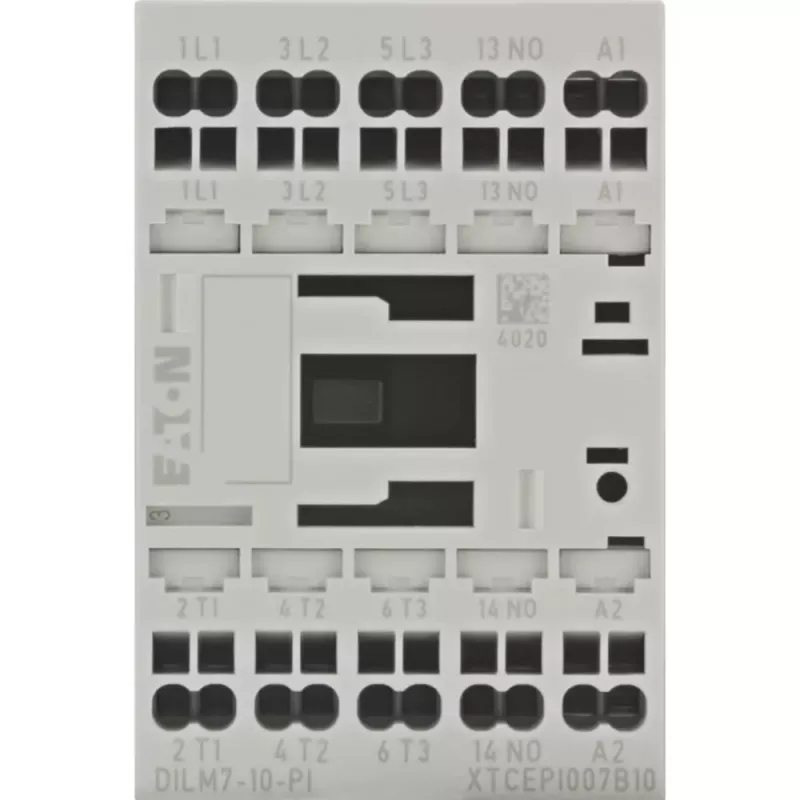

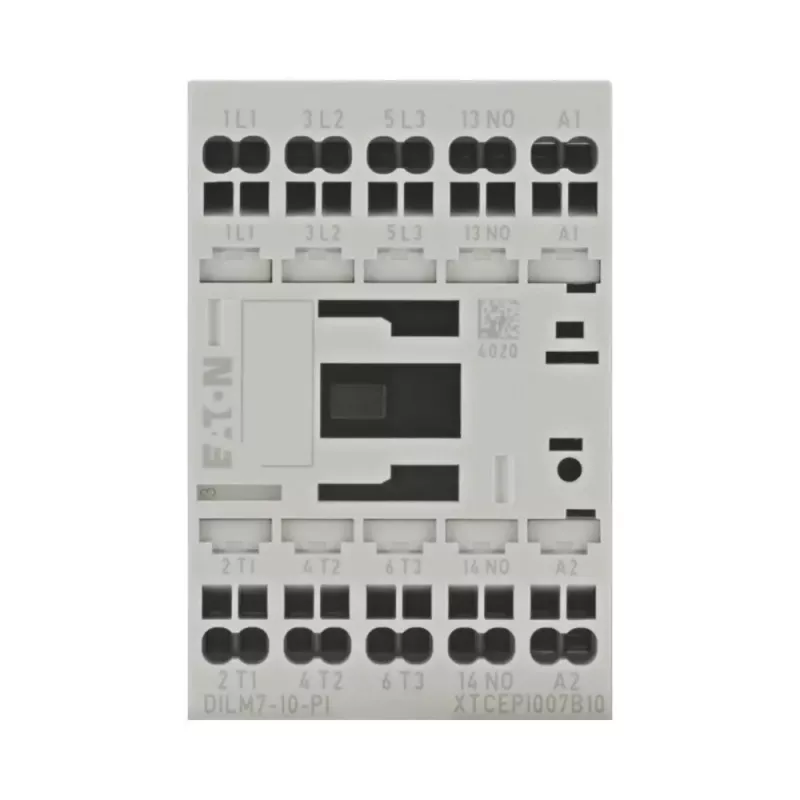

EATON DILM7-19921910(230V50HZ,240V60HZ)-PI Leistungsschütz (199219)

Die industrielle Motorsteuerung erfordert ein Schütz, das häufiges Schalten ohne Ausfall bewältigen kann. Der EATON DILM7-19921910(230V50HZ,240V60HZ)-PI Leistungsschütz bietet zuverlässiges Schalten für Motoren bis 3 kW bei 400 V AC, mit einer Spule für 230 V 50 Hz und 240 V 60 Hz Steuerstromkreise.

Für wen ist es geeignet

Elektroingenieure, Schaltschrankbauer und Wartungstechniker, die ein kompaktes 3-poliges Schütz für Motoranlauf, Heizlasten oder Lichtsteuerung in industriellen Umgebungen benötigen.

Hauptmerkmale

• 3-poliges Leistungsschütz, 7 A AC-3 Bemessungsbetriebsstrom bei 400 V
• Spulenspannung 230 V 50 Hz / 240 V 60 Hz
• 1 Schließer-Hilfskontakt
• Schraubklemmen für sichere Verdrahtung
• DIN-Schienen- oder Schraubmontage
• Schutzart IP20

Technische Daten

• Bemessungsbetriebsstrom AC-3 (400 V): 7 A
• Bemessungsbetriebsstrom AC-1 (400 V): 22 A
• Bemessungsbetriebsleistung AC-3 (400 V): 3 kW
• Bemessungsbetriebsspannung Ue: 690 V AC
• Steuerstromkreisspannung: 230 V AC (50 Hz), 240 V AC (60 Hz)
• Hilfskontakte: 1 NO
• Montage: DIN-Schiene / Schraube
• Schutzart: IP20
• Umgebungstemperatur: -25 bis +60 °C
• Klemmentyp: Schraubklemmen
• Elektrische Lebensdauer (AC-3): 1,5 Millionen Schaltspiele
• Mechanische Lebensdauer: 10 Millionen Schaltspiele

Tipps

Stellen Sie sicher, dass die Steuerstromkreisspannung mit Ihrer Versorgungsfrequenz übereinstimmt: 230 V bei 50 Hz oder 240 V bei 60 Hz. Überprüfen Sie bei Motorlasten die AC-3-Bemessung anhand des Motor-Nennstroms.
