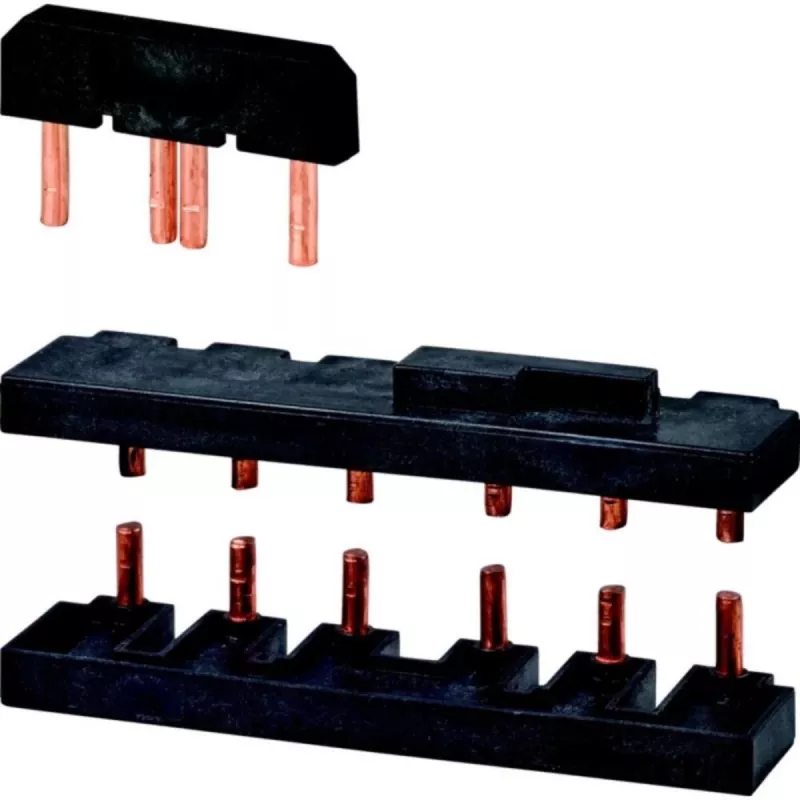

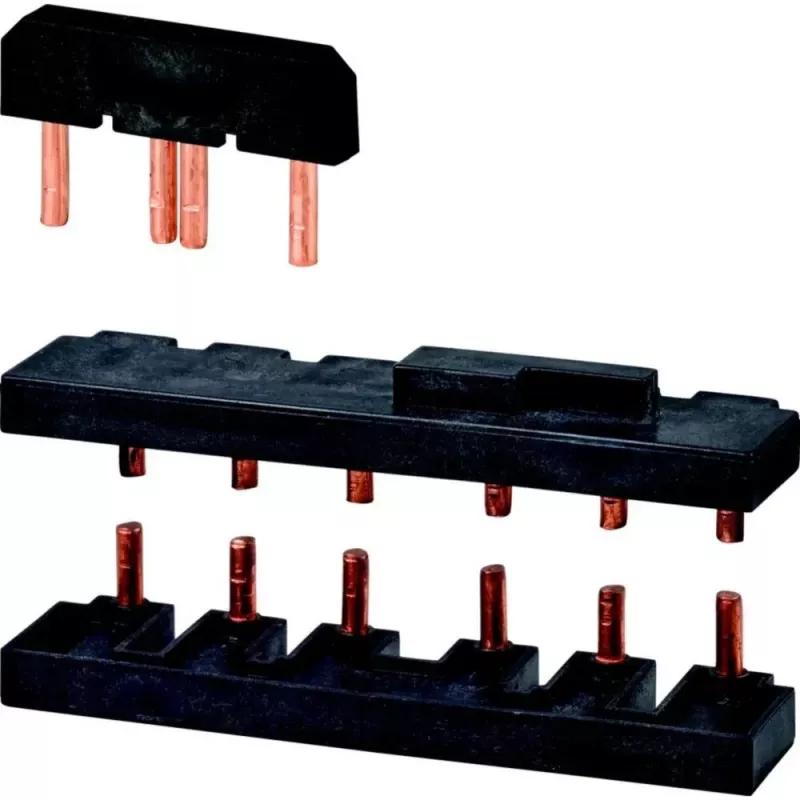

Eaton DILM65-XSL Stern-Dreieck-Verdrahtungsset für DILM40-DILM65 Schütze 101058

Der Aufbau eines Stern-Dreieck-Motorstarters mit Eaton DILM-Schützen erfordert oft die separate Beschaffung und Verdrahtung mehrerer Brückenkomponenten. Das Eaton DILM65-XSL Stern-Dreieck-Kombinationsverdrahtungsset löst dieses Problem, indem es eine vorverdrahtete, mechanisch verriegelte Verbindung zwischen DILM40-, DILM50- oder DILM65-Schützen bereitstellt, was die Montagezeit und Verdrahtungsfehler reduziert.

Für wen ist es geeignet

Industrieelektriker und Schaltschrankbauer, die Motorstarter für Drehstrom-Asynchronmotoren zusammenbauen. Es eignet sich für Anwendungen, bei denen ein zuverlässiger Stern-Dreieck-Start erforderlich ist, wie z. B. Pumpen, Lüfter, Kompressoren und Förderbänder.

Hauptmerkmale

• Direkte Montage zwischen kompatiblen Eaton DILM-Schützen
• Vorverdrahtete Haupt- und Hilfsstromkreise für eine schnelle Installation
• Mechanische Verriegelung verhindert gleichzeitiges Anziehen der Schütze
• Hochwertige Isolier- und Leitermaterialien für Langlebigkeit
• Betriebstemperaturbereich von -25°C bis +60°C

Technische Daten

• Produkttyp: Stern-Dreieck-Kombinationsverdrahtungsset
• Kompatibilität: Eaton DILM40, DILM50, DILM65 Schütze
• Montageart: Direktmontage (zwischen den Schützen)
• Baureihe: DILM
• Material: Hochwertige Isolier- und Leitermaterialien
• Betriebstemperatur: -25°C bis +60°C
• Lagertemperatur: -40°C bis +80°C
• Verschmutzungsgrad: 3
• Schutzart: IP20 (bei Installation)
• Normen: IEC/EN 60947-4-1, VDE 0660
• RoHS-konform: Ja
• REACH-konform: Ja

Tipps

Überprüfen Sie vor der Bestellung, ob Ihr Schützmodell mit DILM40, DILM50 oder DILM65 übereinstimmt. Das Verdrahtungsset ist für die Direktmontage zwischen den Schützen ausgelegt; stellen Sie ausreichend Schaltschrankplatz für den zusammengebauten Starter sicher.
