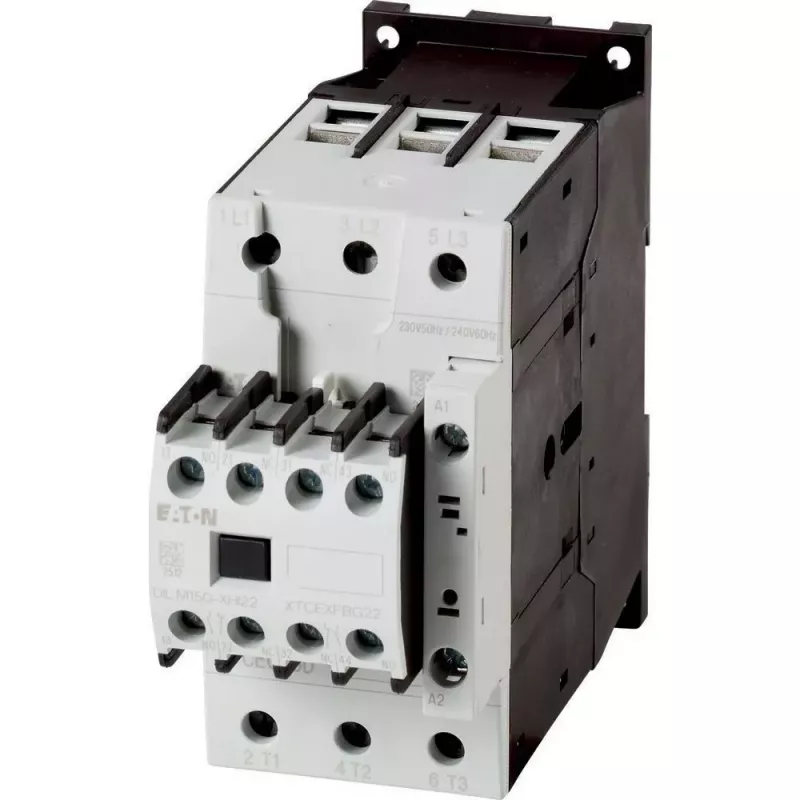

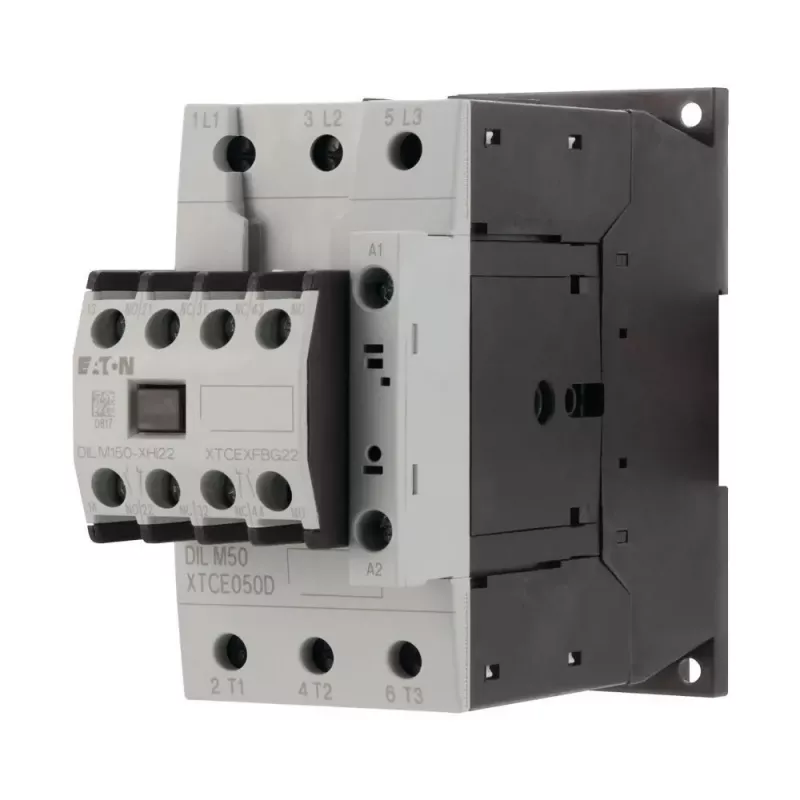

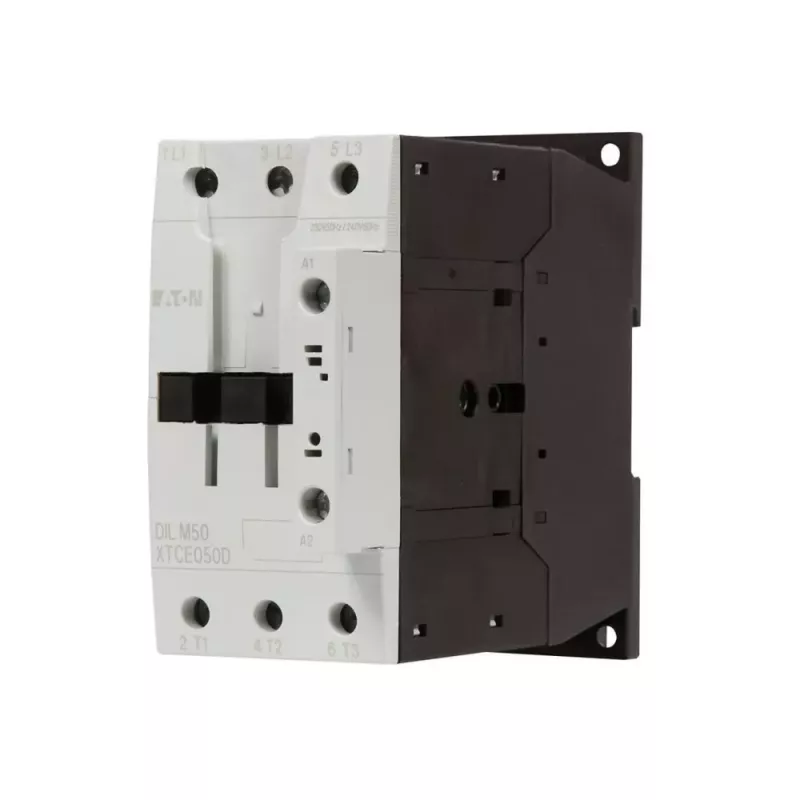

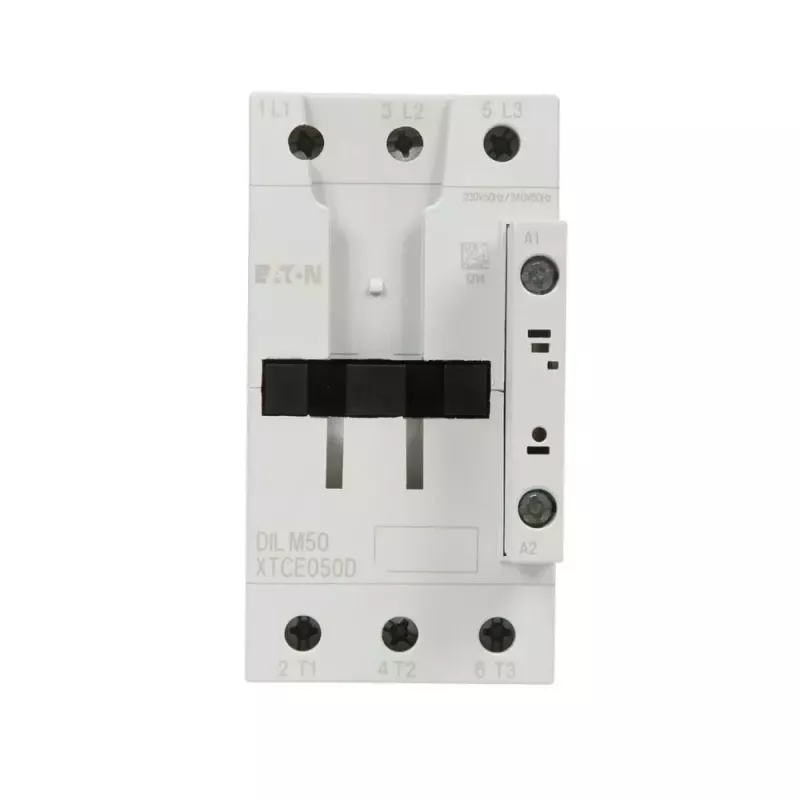

Eaton DILM50-22 3-poliger Schütz, 50 A AC-3, 22 kW, 230 V AC Spule 277862

Der Eaton DILM50-22 Schütz ist für 50 A bei AC-3 (400 V) und 22 kW Motorleistung ausgelegt und bietet robustes Schalten für die industrielle Motorsteuerung. Seine 230 V AC Spule (50 Hz) und 240 V AC (60 Hz) Kompatibilität gewährleisten einen flexiblen Einsatz über regionale Stromnetze hinweg.

Überblick

Der DILM50-22 ist ein 3-poliger Schütz mit 2 Schließer- und 2 Öffner-Hilfskontakten. Er unterstützt AC-1 Ströme bis 80 A und eignet sich sowohl für Motor- als auch für ohmsche Lasten. Schraubklemmen sorgen für sichere Verbindungen, und das Gerät kann auf DIN-Schiene oder mit Schrauben montiert werden.

Herausragende Merkmale

• Hohe elektrische Lebensdauer: 1,5 Millionen Schaltspiele bei AC-3
• Mechanische Lebensdauer von 10 Millionen Zyklen
• Bemessungsisolationsspannung 690 V und Stoßspannungsfestigkeit 6 kV
• Breiter Betriebstemperaturbereich: -25 °C bis +60 °C

Technische Details

• Bemessungsbetriebsstrom (AC-3, 400 V): 50 A
• Bemessungsbetriebsstrom (AC-1, 400 V): 80 A
• Bemessungsbetriebsleistung (AC-3, 400 V): 22 kW
• Steuerspannung: 230 V AC (50 Hz), 240 V AC (60 Hz)
• Hilfskontakte: 2 NO + 2 NC
• Polzahl: 3
• Bemessungsisolationsspannung (Ui): 690 V
• Bemessungsstoßspannungsfestigkeit (Uimp): 6 kV
• Montage: DIN-Schiene / Schraube
• Schutzart: IP20
• Klemmentyp: Schraubklemmen
• Elektrische Lebensdauer (AC-3): 1,5 x 10^6 Schaltspiele
• Mechanische Lebensdauer: 10 x 10^6 Schaltspiele
• Normen: IEC/EN 60947, VDE 0660, UL, CSA
• Baugröße: DILM50

Unser Fazit

Der DILM50-22 kombiniert hohe Schaltleistung mit kompakter Bauform und ist damit eine zuverlässige Wahl für anspruchsvolle Motorsteuerungsanwendungen. Seine Zweifrequenzspule und das robuste Kontaktdesign gewährleisten eine lange Lebensdauer in industriellen Umgebungen.
