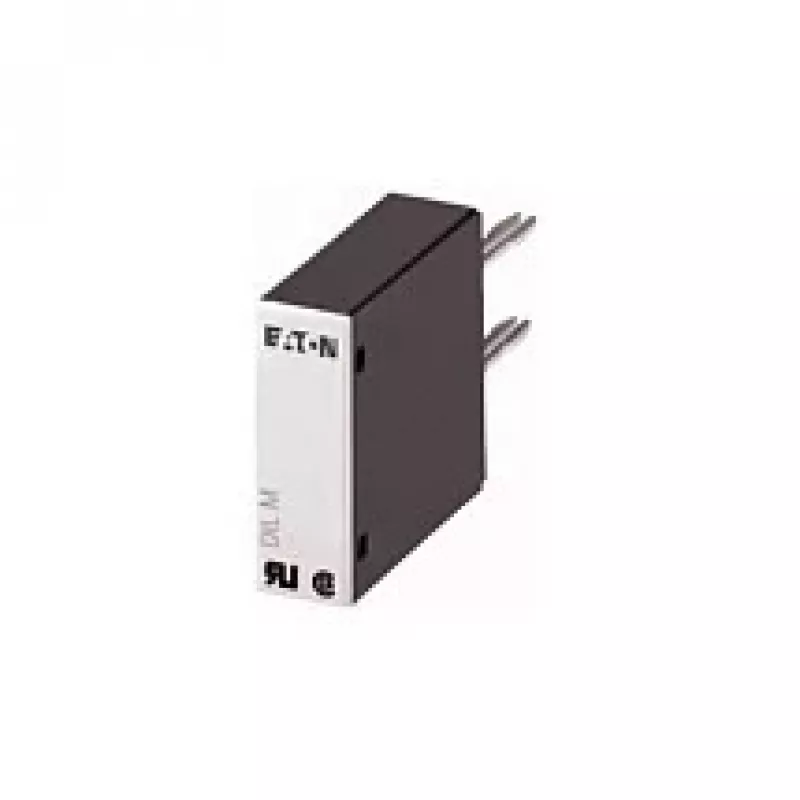

Eaton DILM32-XSPR240 RC-Entstörglied 110-240V AC für DILM17-32 Schütze

In industriellen Schaltschränken erzeugen Schützspulen beim Abschalten induktive Spannungsspitzen, die empfindliche Elektronik beschädigen und vorzeitigen Kontaktverschleiß verursachen können. Das Eaton DILM32-XSPR240 RC-Entstörglied ist ein Steckmodul, das direkt auf die Spulenklemmen der Eaton DILM17-, DILM25- und DILM32-Schütze aufgesteckt wird, diese Spannungsspitzen absorbiert und einen zuverlässigen Betrieb gewährleistet. Es ist für 110–240 V AC ausgelegt und verwendet ein Widerstands-Kondensator-Netzwerk (RC), um Überspannungstransienten zu begrenzen und sowohl das Schütz als auch benachbarte Geräte zu schützen. Dieses kompakte, schwarze Modul lässt sich ohne Werkzeug einfach installieren und ist ideal für AC-betriebene Schützanwendungen in der Automatisierung, Motorsteuerung und Energieverteilung.

Wichtige technische Daten

• Typ: RC-Entstörglied (Widerstand-Kondensator)
• Betriebsspannung: 110–240 V AC
• Kompatible Schütze: Eaton DILM17, DILM25, DILM32
• Funktion: Überspannungsschutz gegen induktive Spannungsspitzen
• Montage: Direktsteckbar / Aufsteckbar
• Umgebungstemperatur im Betrieb: -25 bis +60 °C
• Lagertemperatur: -40 bis +80 °C
• Schutzart: IP20 (im eingebauten Zustand)
• Normen: IEC/EN 60947, VDE 0660
• Farbe: Schwarz

Warum dieses Produkt wählen

Das DILM32-XSPR240 verlängert die Lebensdauer von Schützen und verhindert Fehlauslösungen oder Schäden an SPS-Eingängen und anderen Steuerungskomponenten. Sein RC-Design ist speziell auf Eaton DILM-Schütze abgestimmt und gewährleistet eine optimale Entstörung, ohne die Anzugs- oder Abfallzeiten des Schützes zu beeinflussen. Das Steckdesign eliminiert Verdrahtungsfehler und reduziert die Installationszeit, was es zu einer kostengünstigen Lösung für Neuinstallationen und Nachrüstungen macht.

Ideale Anwendungsfälle

• Motorstarter und Schützsteuerkreise in Industriemaschinen
• HLK-Systeme mit häufigem Schaltbetrieb
• Automatisierungsschränke, in denen SPS und empfindliche Elektronik an derselben Versorgung hängen
• Nachrüstprojekte zur Verbesserung der Zuverlässigkeit bestehender Eaton DILM17–32-Schütze

Gut zu wissen

Das Modul ist mit IP20 klassifiziert und muss in einem Gehäuse installiert werden, um den Schutz aufrechtzuerhalten. Es ist nur für AC-Betrieb ausgelegt. Für Gleichspannungsspulen ist ein anderes Entstörglied (z. B. Diode oder Varistor) erforderlich. Das DILM32-XSPR240 entspricht internationalen Normen und gewährleistet einen sicheren Betrieb in industriellen Umgebungen.
