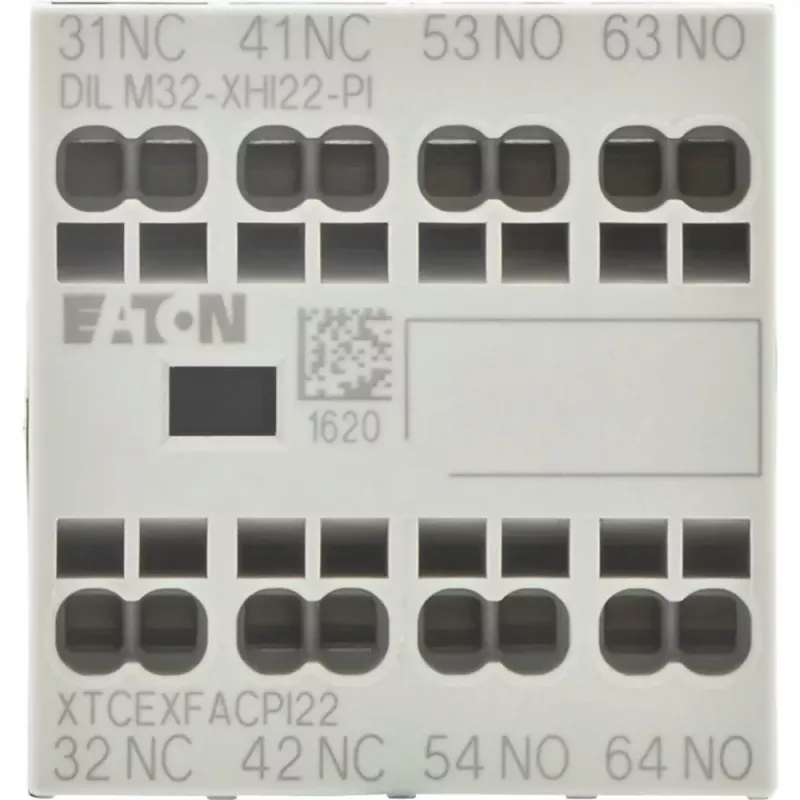

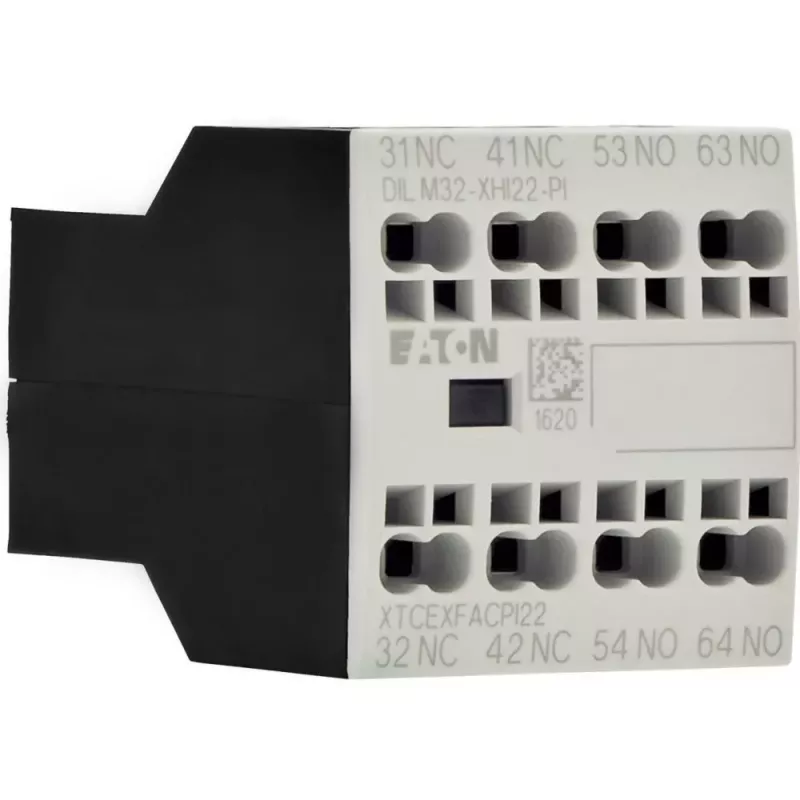

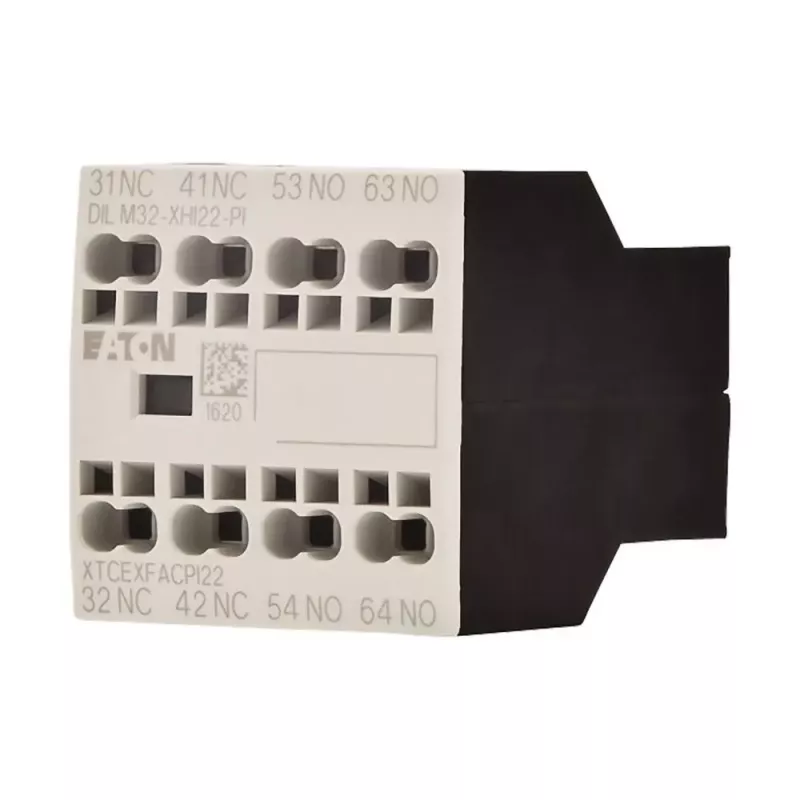

Eaton DILM32-XHI22 Hilfskontaktblock, 2NO+2NC, Frontmontage, Schraubklemmen 199311

Schaltschrankbauer und Wartungstechniker verwenden den Eaton DILM32-XHI22 Hilfskontaktblock, um die Signal- und Steuerungsfähigkeiten der Schütze DILM7 bis DILM32 zu erweitern. Er wird direkt an der Frontseite des Schützes montiert und bietet vier zusätzliche Kontakte für Verriegelungen, Statusanzeigen oder Steuerungslogik in industriellen Schaltschränken und Motorstartern.

Wichtige Spezifikationen

• Kontaktbestückung: 2 Schließer (NO) + 2 Öffner (NC)
• Montageart: Frontmontage
• Kompatibel mit Eaton DILM7 bis DILM32 Schützen
• Bemessungsisolationsspannung (Ui): 690 V AC
• Bemessungsstoßspannungsfestigkeit (Uimp): 6 kV
• Bemessungsbetriebsstrom (AC-15, 230 V): 10 A
• Bemessungsbetriebsstrom (DC-13, 220 V): 0,22 A
• Klemmenart: Schraubklemmen
• Leiterquerschnitt (eindrähtig): 1 x (0,75 - 2,5) mm²
• Leiterquerschnitt (feindrähtig): 1 x (0,75 - 2,5) mm²
• Schutzart: IP20
• Betriebstemperatur: -25 bis +60 °C
• Normen: IEC/EN 60947-5-1
• Serie: DILM
• Polzahl: 4
• Produkttyp: Hilfskontaktblock

Warum dieses Produkt wählen

Der DILM32-XHI22 bietet eine zuverlässige Möglichkeit, zusätzliche Kontakte ohne zusätzlichen Verdrahtungsaufwand hinzuzufügen. Sein Frontmontage-Design ermöglicht eine schnelle Installation an kompatiblen Schützen und spart Zeit bei der Schaltschrankmontage oder Nachrüstung. Die Schraubklemmen nehmen starre oder flexible Leiter von 0,75 bis 2,5 mm² auf und gewährleisten sichere Verbindungen in industriellen Umgebungen.

Ideale Anwendungsfälle

• Erweiterung der Hilfskontakte von Schützen für Steuerkreise
• Statusanzeige und Verriegelung in Motorsteuerungszentren
• Nachrüstung bestehender Eaton DILM Schützinstallationen
• Aufbau von Schaltschränken mit begrenztem Platz

Gut zu wissen

Der Kontaktblock ist Teil der Eaton DILM-Serie und für die Verwendung mit DILM7 bis DILM32 Schützen ausgelegt. Er ist für den Betrieb in Umgebungstemperaturen von -25 bis +60 °C ausgelegt und bietet IP20-Schutz, geeignet für die Installation in Gehäusen. Das Produkt entspricht IEC/EN 60947-5-1.
