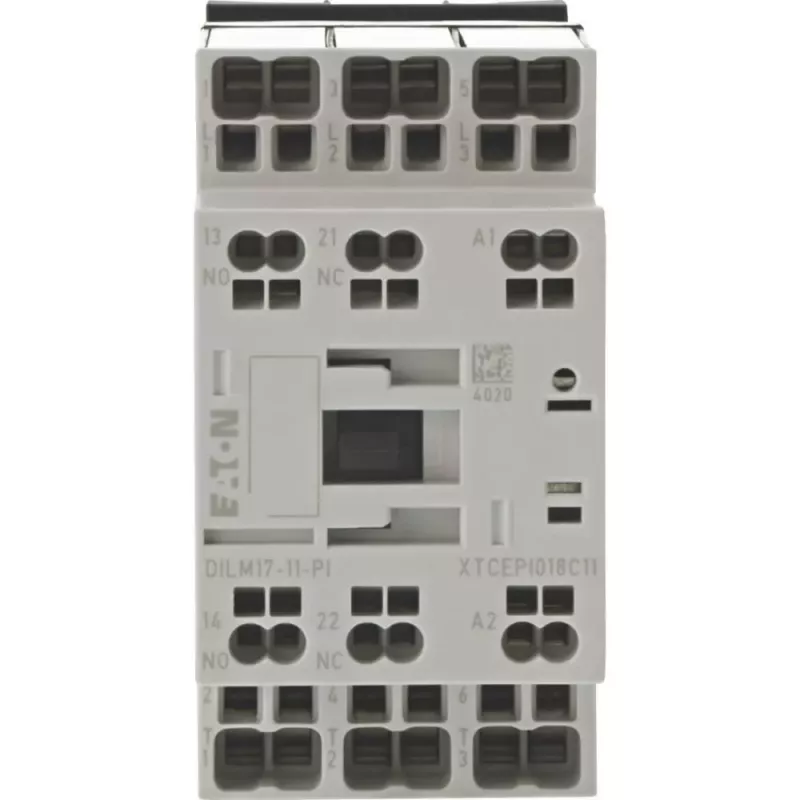

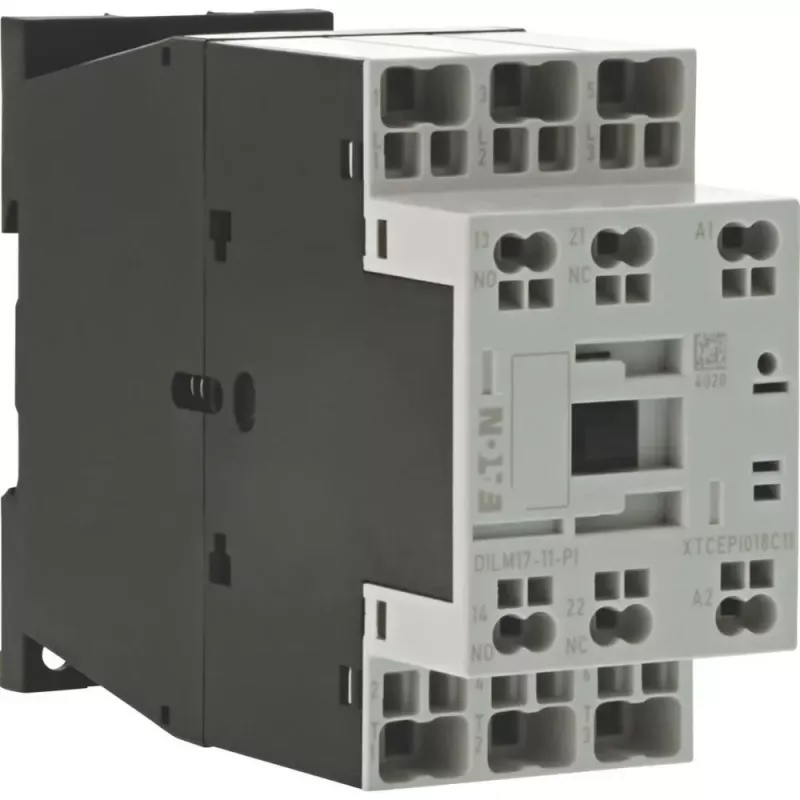

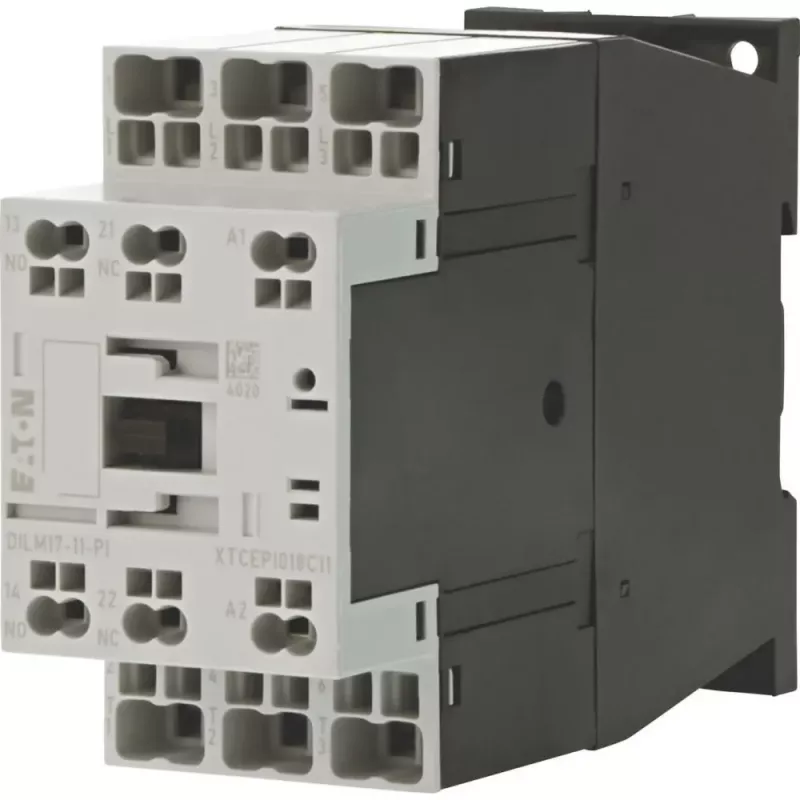

Eaton DILM17-11 Leistungsschütz, 3-polig, 17 A, 230 V AC / 240 V AC Spule 199279

Leistungsschütz mit 3 Schließer-Hauptkontakten, ausgelegt für 17 A Betriebsstrom (AC-3, 400 V) und geeignet für Motoren bis 7,5 kW. Die Spule kann mit 230 V bei 50 Hz oder 240 V bei 60 Hz betrieben werden, wodurch sie an verschiedene Netzfrequenzen anpassbar ist.

Vorteile

Kompaktes Design für DIN-Schienen- oder Schraubmontage. Hilfskontakte (1 NO + 1 NC) bieten Steuerrückmeldung. Hohe mechanische Lebensdauer von 10 Millionen Schaltspielen und elektrische Lebensdauer von 1,5 Millionen Schaltspielen unter AC-3-Last.

Geeignet für

• Schalten von Drehstrommotoren bis 7,5 kW bei 400 V
• Steuerkreise, die den Status der Hilfskontakte benötigen
• Industrieschaltschränke mit DIN-Schienenmontage

Technische Hauptdaten

• Bemessungsbetriebsstrom (AC-3, 400 V): 17 A
• Bemessungsbetriebsstrom (AC-1, 400 V): 32 A
• Bemessungsbetriebsspannung: 690 V AC
• Spulenspannung: 230 V AC (50 Hz) / 240 V AC (60 Hz)
• Polzahl: 3
• Hilfskontakte: 1 NO + 1 NC
• Montage: DIN-Schiene / Schraub
• Schutzart: IP20
• Anschluss: Schraubklemmen
• Normen: IEC/EN 60947, VDE 0660, UL, CSA

Empfehlungen

Überprüfen Sie, ob Spulenspannung und Frequenz mit Ihrem Steuerkreis übereinstimmen. Für höhere Motorströme ziehen Sie bitte ein größeres Schütz der DILM-Serie in Betracht.
