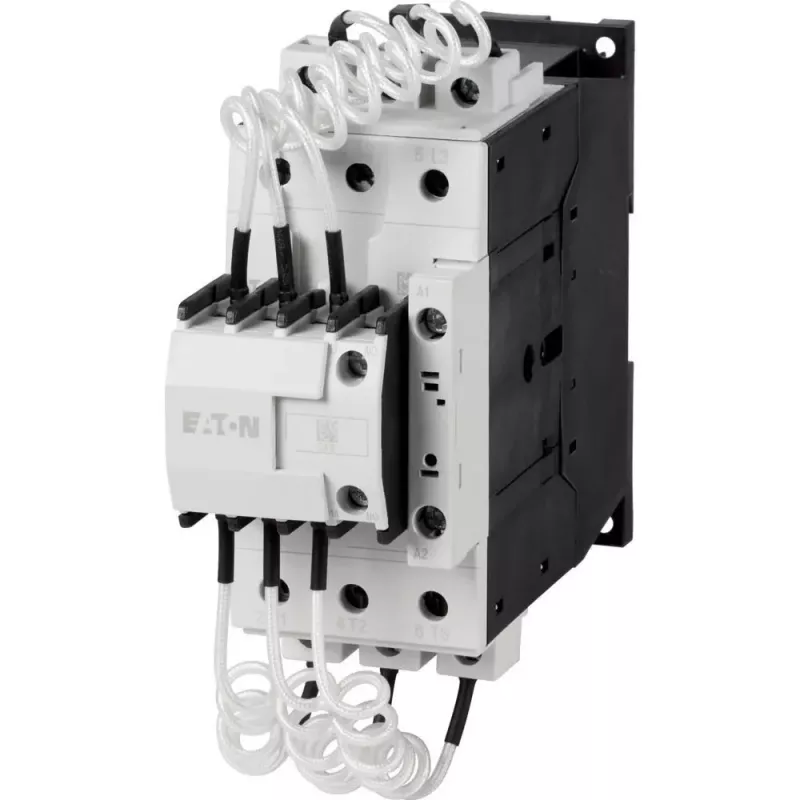

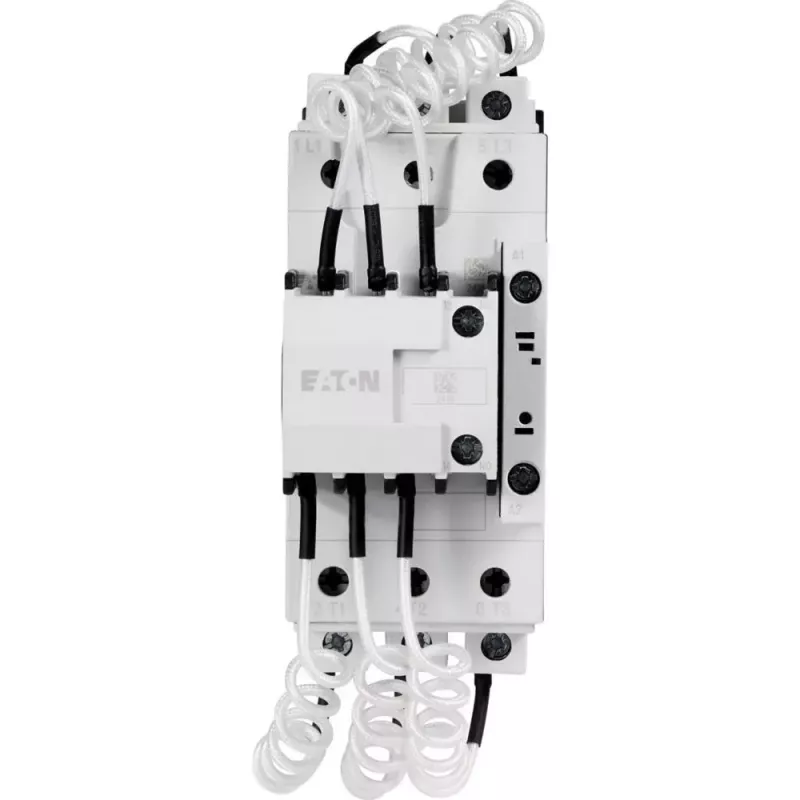

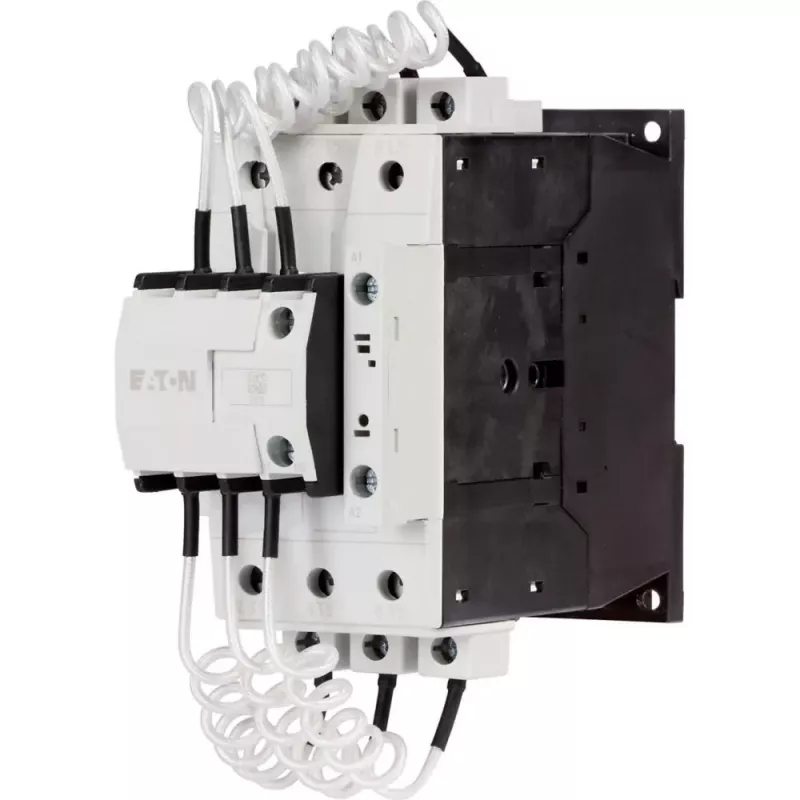

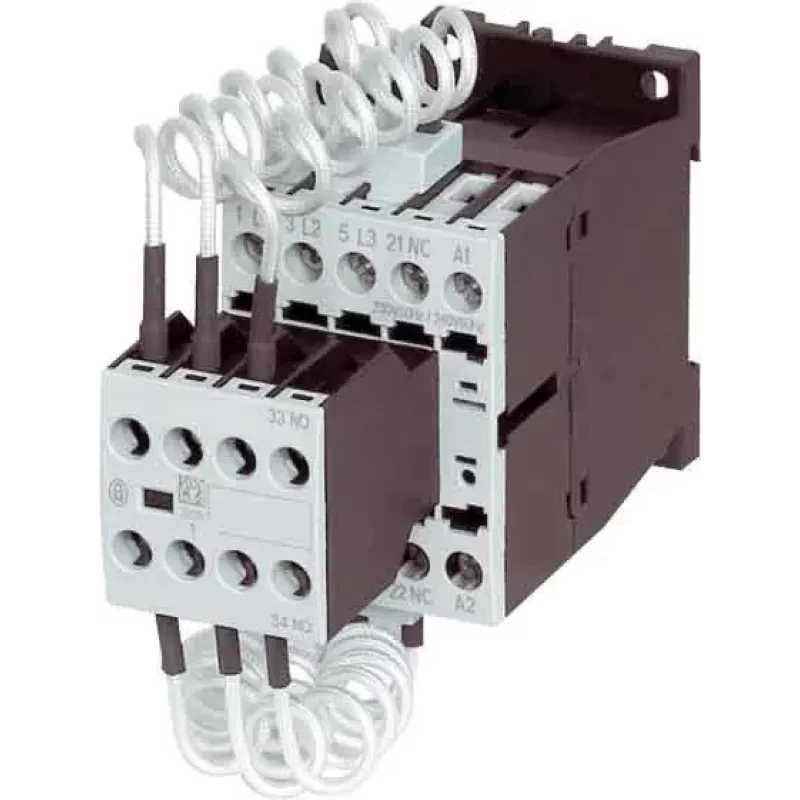

Eaton DILK33-10 Kondensatorschütz 230 V AC 50 Hz 3-polig 33 kVar 294054

In industriellen Blindleistungskompensationsanlagen werden Kondensatorbatterien häufig geschaltet, wodurch hohe Einschaltströme entstehen, die Standard-Schütze beschädigen können. Das Eaton DILK33-10 Kondensatorschütz ist für diese Aufgabe konzipiert und verfügt über voreilende Hilfskontakte und Dämpfungswiderstände zur Begrenzung des Einschaltstroms. Dieses 3-polige Schütz hat eine Spulenspannung von 230 V AC bei 50 Hz und ist für 33 kVar bei 400 V AC-6b ausgelegt. Es ist für DIN-Schienen- oder Schraubmontage geeignet und verfügt über Schraubklemmen für eine sichere Verdrahtung.

Wichtige Spezifikationen

• Spulenspannung: 230 V AC, 50 Hz
• Polzahl: 3
• Bemessungsbetriebsleistung: 33 kVar bei 400 V (AC-6b), 45 kVar bei 525 V, 60 kVar bei 690 V
• Hilfskontakte: 1 NO
• Bemessungsisolationsspannung: 690 V
• Bemessungsstoßspannungsfestigkeit: 6 kV
• Schutzart: IP20
• Montage: DIN-Schiene oder Schraubbefestigung
• Anschlüsse: Schraubklemmen
• Betriebstemperatur: -25 bis +60 °C

Warum dieses Produkt wählen

Dieses Schütz wurde speziell für kapazitive Lasten entwickelt, reduziert den Einschaltstrom und verlängert die Lebensdauer von Kondensatoren und Schützen. Sein kompaktes Design und die flexiblen Montageoptionen erleichtern die Integration in bestehende Schaltschränke.

Ideale Anwendungsfälle

• Automatische Blindleistungskompensationsanlagen
• Kondensatorbatterie-Schaltung in industriellen Installationen
• HLK- und Motorsteuerungszentren mit Blindleistungskompensation

Gut zu wissen

Entspricht IEC/EN 60947. Das Schütz hat eine mechanische Lebensdauer, die für häufige Schaltvorgänge geeignet ist. Die Montage auf einer DIN-Schiene oder mit Schrauben bietet Installationsflexibilität.
