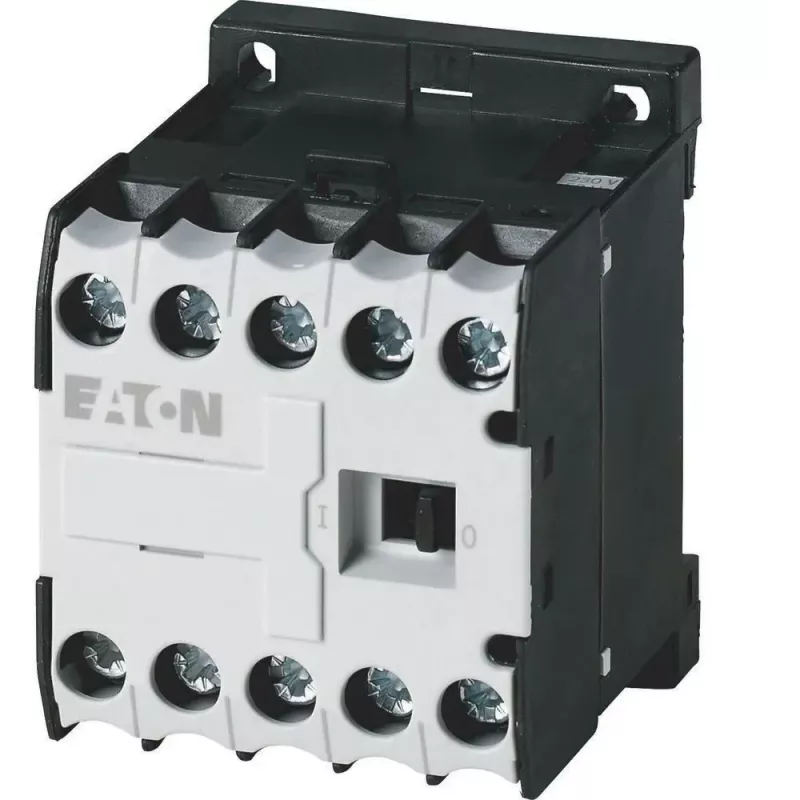

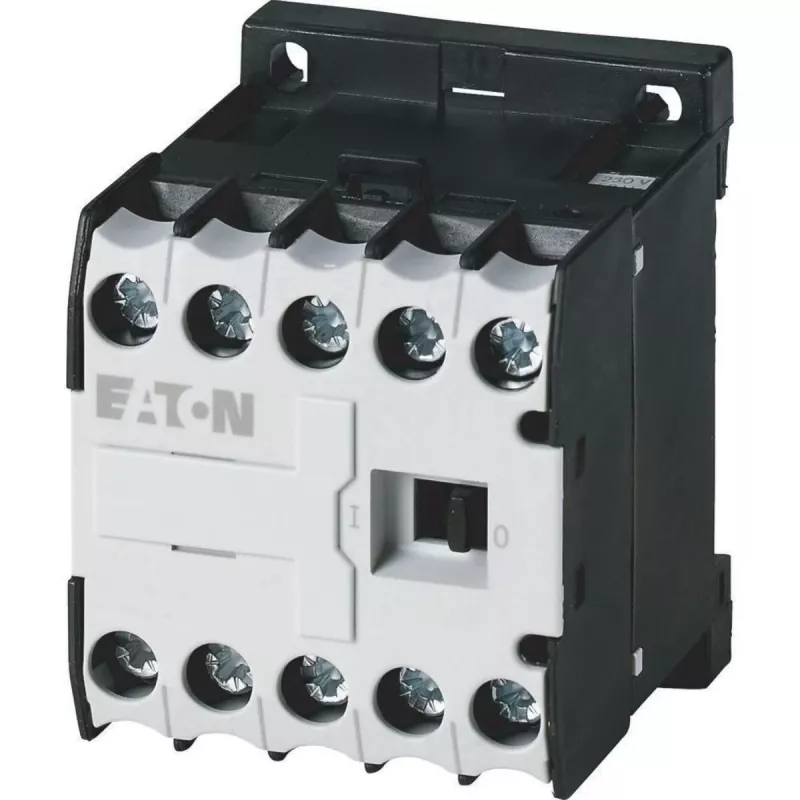

Eaton DILER-40-G(24VDC) Mini-Schütz, 4 NO, 24 V DC Spule 010223

Das Eaton DILER-40-G(24VDC) ist ein kompaktes Mini-Schütz aus der DILER-Serie mit vier Schließern und einer 24-V-DC-Spule. Seine kleine Bauform und die DIN-Schienen-Montage machen es zu einer praktischen Wahl für Steuerkreise in industriellen Anwendungen mit begrenztem Platzangebot.

Highlights

• 4 NO Hauptkontakte zum Schalten von Lasten bis 4 A bei 230 V AC
• 24 V DC Spulenspannung für Niederspannungs-Steuersysteme
• DIN-Schienen- oder Schraubmontage für flexible Installation
• IP20-Schutz geeignet für den Einsatz in geschlossenen Schaltschränken
• Lange mechanische Lebensdauer von 20 Millionen Schaltspielen

Im täglichen Einsatz

Dieses Schütz ist für das Schalten von Hilfsstromkreisen und kleinen Motoren konzipiert. Mit Schraubklemmen ist die Verdrahtung unkompliziert, und die kompakte Größe ermöglicht eine dichte Packung in Schaltschränken. Die 24-V-DC-Spule ist mit Standard-PLC-Ausgängen und Sicherheitsrelais kompatibel.

Technische Daten

• Kontaktbestückung: 4 NO
• Spulenspannung: 24 V DC
• Bemessungsbetriebsstrom (AC-15, 230 V): 4 A
• Bemessungsbetriebsstrom (DC-13, 24 V): 1 A
• Bemessungsisolationsspannung (Ui): 690 V
• Bemessungsstoßspannungsfestigkeit (Uimp): 6 kV
• Montage: DIN-Schiene / Schraub
• Schutzart: IP20
• Umgebungstemperatur im Betrieb: -25 bis +60 °C
• Elektrische Lebensdauer (AC-15): 1,5 x 10^6 Schaltspiele
• Mechanische Lebensdauer: 20 x 10^6 Schaltspiele
• Klemmenart: Schraubklemmen
• Normen: IEC/EN 60947, VDE 0660, UL, CSA

Abschließende Anmerkung

Eine zuverlässige und kompakte Schaltlösung für Automatisierungs- und Steuerungsanwendungen, unterstützt durch Eatons Engineering-Qualität.
