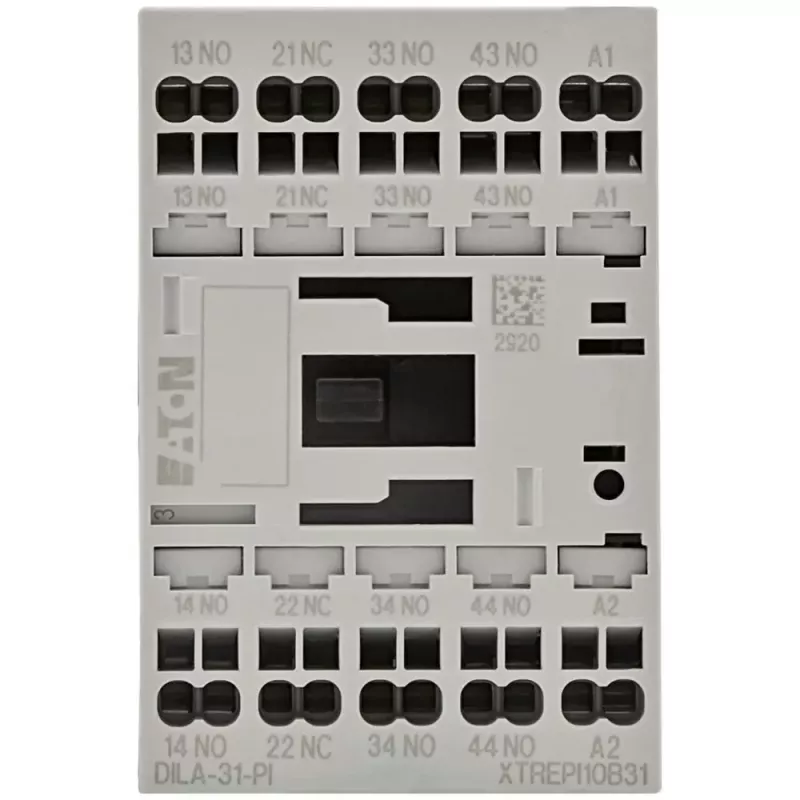

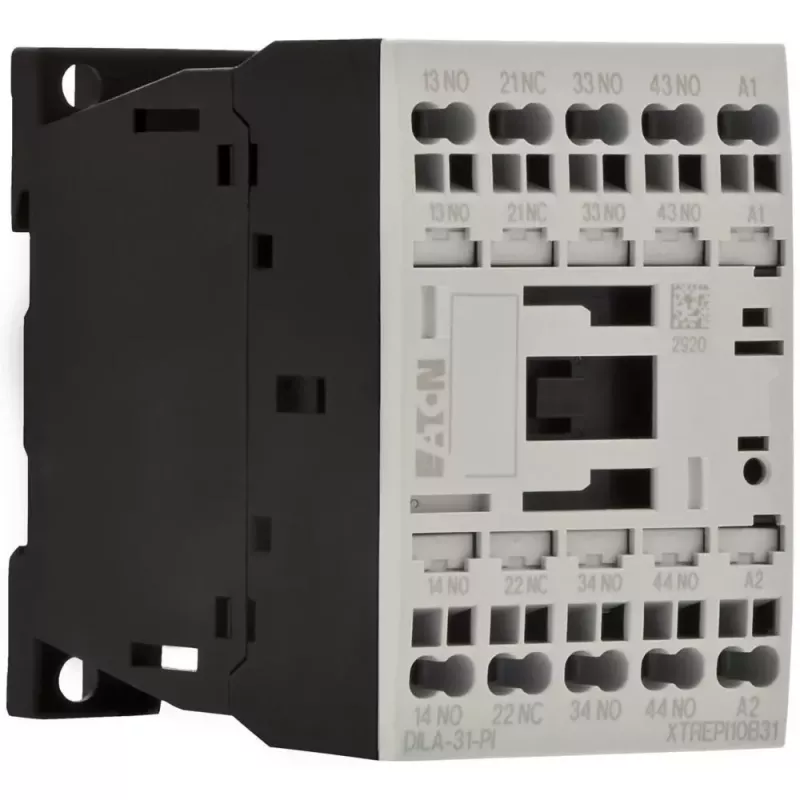

Eaton DILA-31 Hilfsschütz, 24 V DC Spule, 3NO+1NC, 4-polig 199213

Hilfsschütz mit 24 V DC Spule und 4-poliger Kontaktkonfiguration (3 Schließer, 1 Öffner). Ausgelegt für Betriebsströme bis 4 A bei AC-15 (230/400 V) und 10 A bei DC-13 (24 V), mit Isolationsspannung 690 V AC und Stoßspannungsfestigkeit 6 kV. Geeignet für DIN-Schienen- oder Schraubmontage, Schraubklemmen, IP20, Betriebstemperatur -25 bis +60 °C.

Vorteile

Hohe mechanische Lebensdauer von 20 Millionen Schaltspielen und elektrische Lebensdauer von 1,3 Millionen Schaltspielen (AC-15). Kompakte Bauform für die Schaltung von Steuerkreisen.

Geeignet für

• Schalten von Hilfs- und Steuerkreisen in industriellen Anwendungen
• Einsatz in Schaltschränken und im Maschinenbau
• Anwendungen, die einen zuverlässigen Betrieb mit Niederspannungs-DC-Spule erfordern

Wichtige Spezifikationen

• Spulenspannung: 24 V DC
• Kontaktkonfiguration: 3 NO + 1 NC
• Polzahl: 4
• Bemessungsbetriebsstrom (AC-15, 230 V): 4 A
• Bemessungsbetriebsstrom (AC-15, 400 V): 4 A
• Bemessungsbetriebsstrom (DC-13, 24 V): 10 A
• Bemessungsisolationsspannung (Ui): 690 V AC
• Bemessungsstoßspannungsfestigkeit (Uimp): 6 kV
• Montage: DIN-Schiene / Schraube
• Klemmen: Schraubklemmen
• Schutzart: IP20
• Betriebstemperatur: -25 bis +60 °C
• Elektrische Lebensdauer (AC-15): 1,3 x 10^6 Schaltspiele
• Mechanische Lebensdauer: 20 x 10^6 Schaltspiele

Empfehlungen

Überprüfen Sie die Kompatibilität der Spulenspannung und stellen Sie eine ordnungsgemäße Derating für induktive Lasten sicher. Befolgen Sie die Installationsrichtlinien für DIN-Schienen- oder Schraubmontage.
