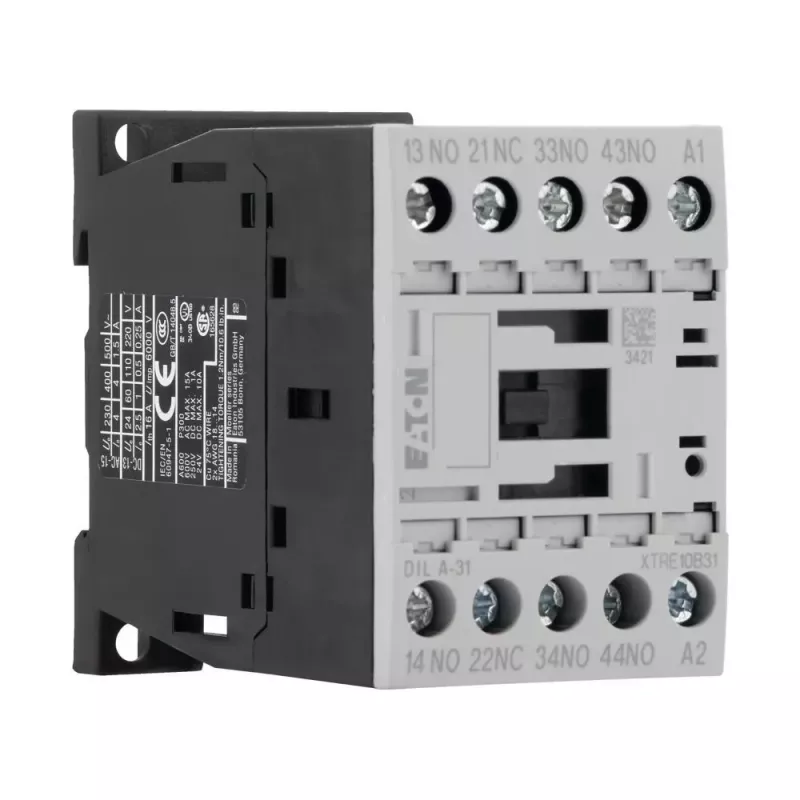

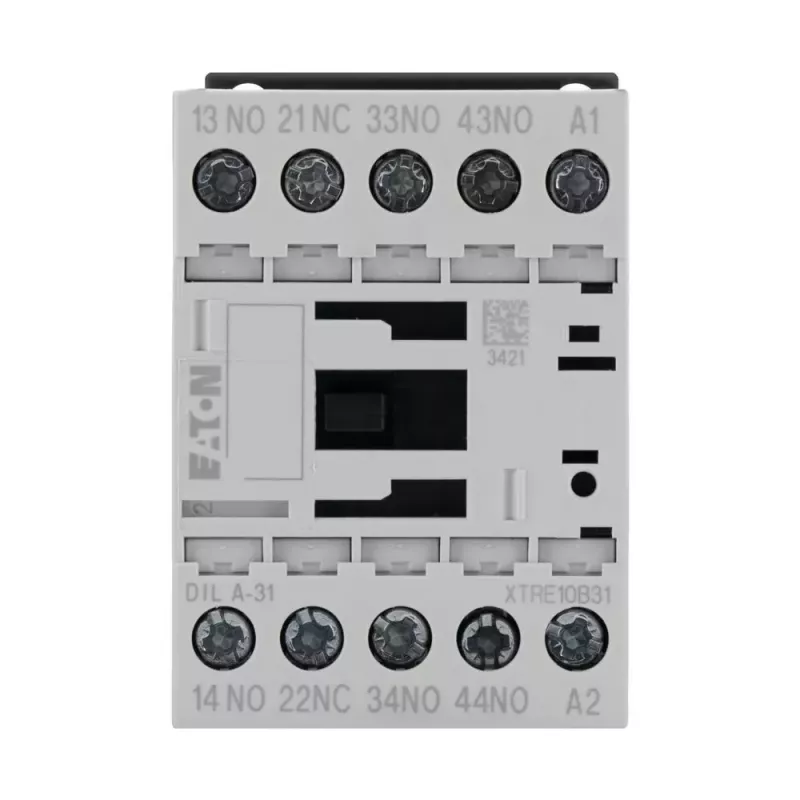

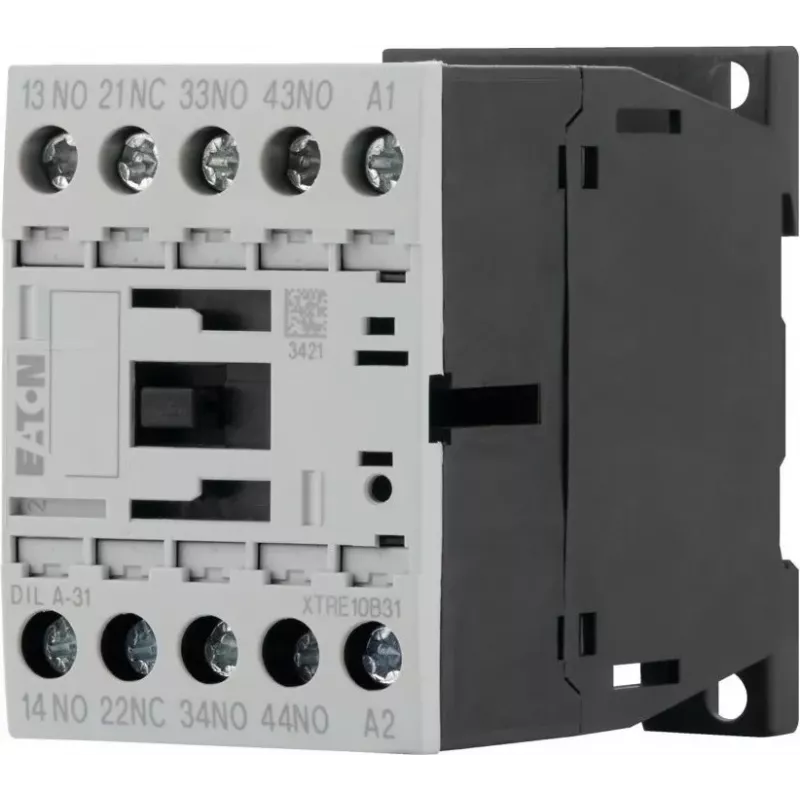

Eaton DILA-31 Hilfsschütz, 230 V AC Spule, 3 NO + 1 NC, Schraubklemmen, 1,6 kW

In industriellen Steuerungssystemen sind Hilfsschütze unerlässlich für die Schaltung von Hilfsstromkreisen und Signalfunktionen. Der Eaton DILA-31 (276364) bietet zuverlässiges Schalten mit einer 230 V AC Spule und einer 4-poligen Kontaktkonfiguration: 3 Schließer (NO) und 1 Öffner (NC). Dies ermöglicht eine flexible Integration in Steuerlogik, Verriegelungs- und Statusanzeigeschaltungen.

Für wen ist es geeignet

Dieses Schütz ist für Schaltschrankbauer, Systemintegratoren und Wartungstechniker gedacht, die ein kompaktes, DIN-schienenmontierbares Hilfsschütz für AC-Steuerstromkreise benötigen. Es eignet sich für Anwendungen in Werkzeugmaschinen, Förderanlagen, HLK und anderen automatisierten Geräten, bei denen Hilfskontakte erforderlich sind.

Hauptmerkmale

• Spulenspannung: 230 V AC, 50 Hz
• Kontaktkonfiguration: 3 NO + 1 NC
• Anschluss: Schraubklemmen für sichere Verdrahtung
• Bemessungsbetriebsstrom: 4 A (AC-15, 230 V)
• Bemessungsisolationsspannung: 690 V
• Montage: DIN-Schiene oder Schraubbefestigung
• Kompakte Abmessungen für platzsparende Installation

Spezifikationen

• Steuerstromkreisspannung: 230 V AC
• Steuerstromkreisfrequenz: 50 Hz
• Polzahl: 4
• Anzahl der NO-Kontakte: 3
• Anzahl der NC-Kontakte: 1
• Bemessungsbetriebsstrom (AC-15, 230 V): 4 A
• Bemessungsisolationsspannung (Ui): 690 V
• Bemessungsstoßspannungsfestigkeit (Uimp): 6 kV
• Mechanische Lebensdauer: 20 x 10^6 Schaltspiele
• Elektrische Lebensdauer: 10 x 10^6 Schaltspiele
• Betriebstemperaturbereich: -25 bis +60 °C
• Schutzart: IP20 (Klemmen)
• Normen: IEC/EN 60947, VDE 0660, UL, CSA

Tipps

Stellen Sie bei der Verdrahtung sicher, dass die Spulenspannung mit dem Steuerstromkreis übereinstimmt, um ein Durchbrennen der Spule zu verhindern. Verwenden Sie geeignete Drahtquerschnitte und Drehmomenteinstellungen für Schraubklemmen, um zuverlässige Verbindungen zu gewährleisten. Bei induktiven Lasten sollten Sie eine Überspannungsunterdrückung in Betracht ziehen, um die Lebensdauer der Kontakte zu verlängern.
