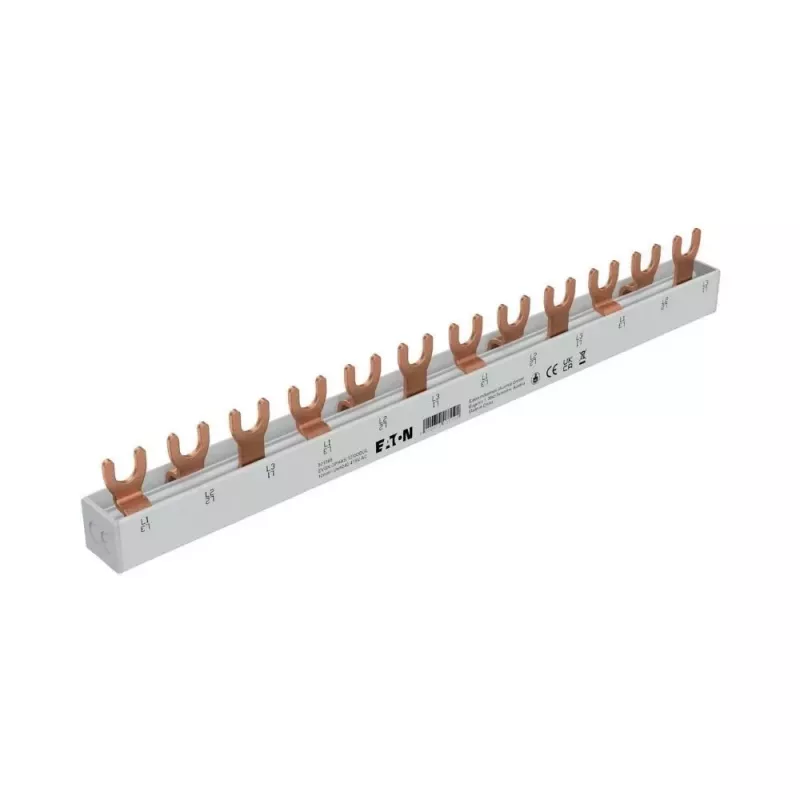

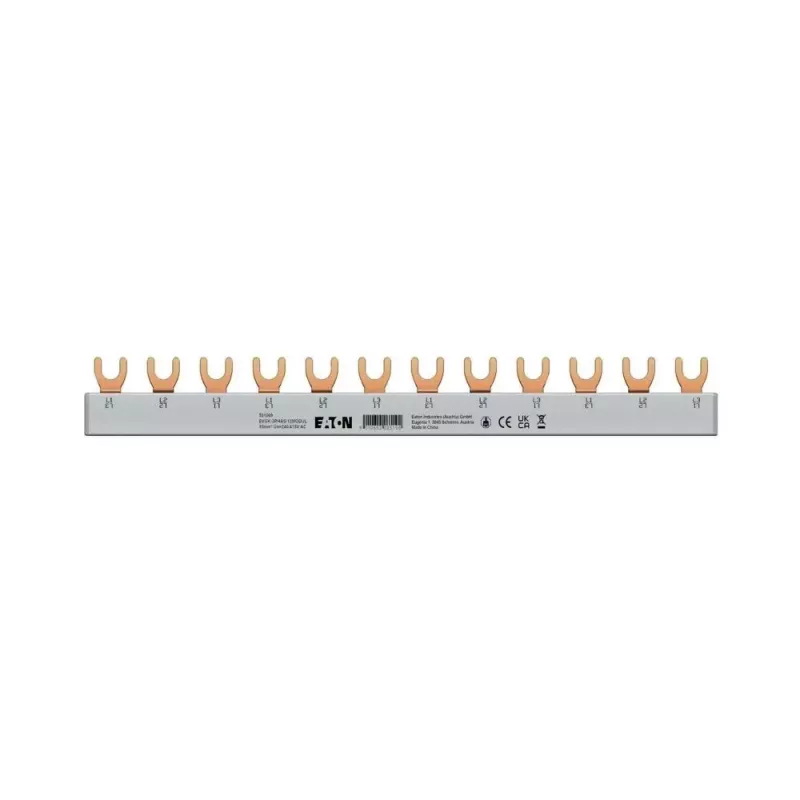

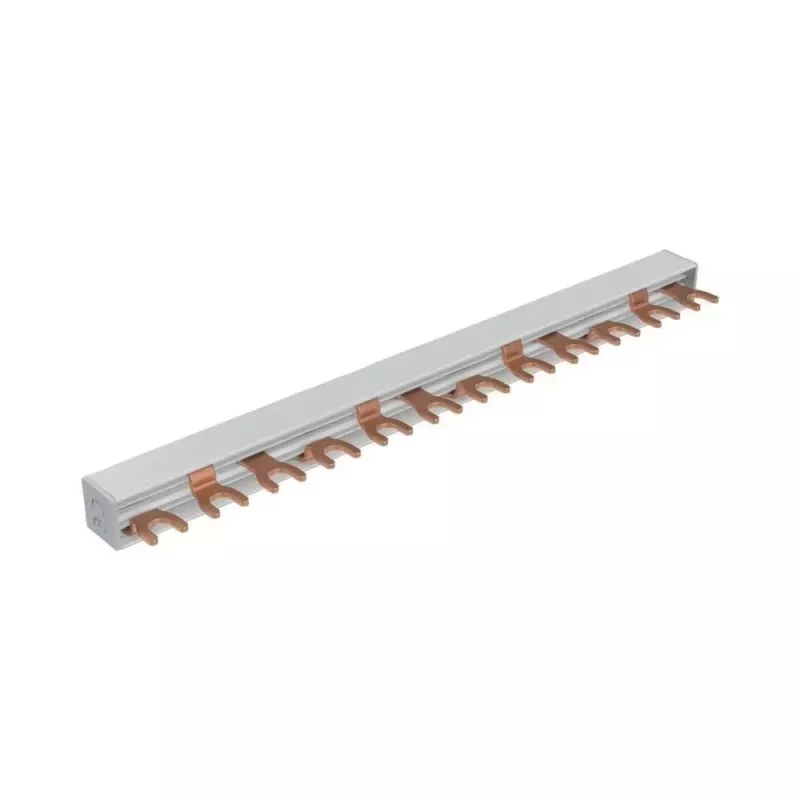

Eaton 3-Phasen-Gabel-Sammelschiene EVGK-3PHAS/12MODUL, 63A, 12 Module, 10mm², für xPole MCBs/RCDs (EP-501069)

Diese Eaton Gabel-Sammelschiene vereinfacht die Montage von dreiphasigen Verteilerkästen, indem sie bis zu zwölf DIN-Schienen-Geräte mit einem einzigen 10 mm² Kupferleiter verbindet. Im Gegensatz zu Drahtbrücken reduziert sie die Verdrahtungszeit und potenzielle Anschlussfehler in Eaton xPole-Installationen.

Highlights

• 3-Phasen-Gabel-Sammelschiene für 12 Module (18 mm Teilung)
• Bemessungsstrom 63 A, Bemessungsspannung 400 V AC
• 10 mm² Kupferleiter, vollisoliert, selbstverlöschendes Thermoplast
• Kompatibel mit Eaton xPole-Serie (PLSM, PXL, FAZ, Z-MS)
• Gabelanschluss für DIN-Schienen-Geräte

Im täglichen Einsatz

Die Sammelschiene wird auf die unteren Klemmen von Leitungsschutzschaltern oder Fehlerstromschutzschaltern aufgesetzt und mit den Geräteschrauben befestigt. Die Gabelkontakte gewährleisten zuverlässigen Kontakt über alle Pole. Die Isolierung deckt spannungsführende Teile ab und reduziert das Risiko eines versehentlichen Kontakts während der Wartung.

Technische Daten

• Zubehörtyp: Verteilerzubehör
• Typ: Gabel-Sammelschiene
• Anzahl der Phasen: 3
• Anzahl der Module: 12
• Anzahl der Pole: 3
• Bemessungsstrom: 63 A
• Bemessungsspannung: 400 V AC
• Querschnitt: 10 mm²
• Polabstand: 18 mm
• Leitermaterial: Kupfer
• Isolierstoff: Selbstverlöschendes Thermoplast
• Isolierungsart: Vollisoliert
• Anschlussart: Gabeltyp (U-Typ)
• Montage: Für DIN-Schienen-Geräte
• Betriebstemperatur: -25°C bis +50°C
• Normen: IEC/EN 60947-1, IEC/EN 61439-1

Abschließende Bemerkung

Ein praktisches Zubehör für den Aufbau sicherer und ordentlicher dreiphasiger Verteilerkästen mit Eaton Schutzgeräten.
