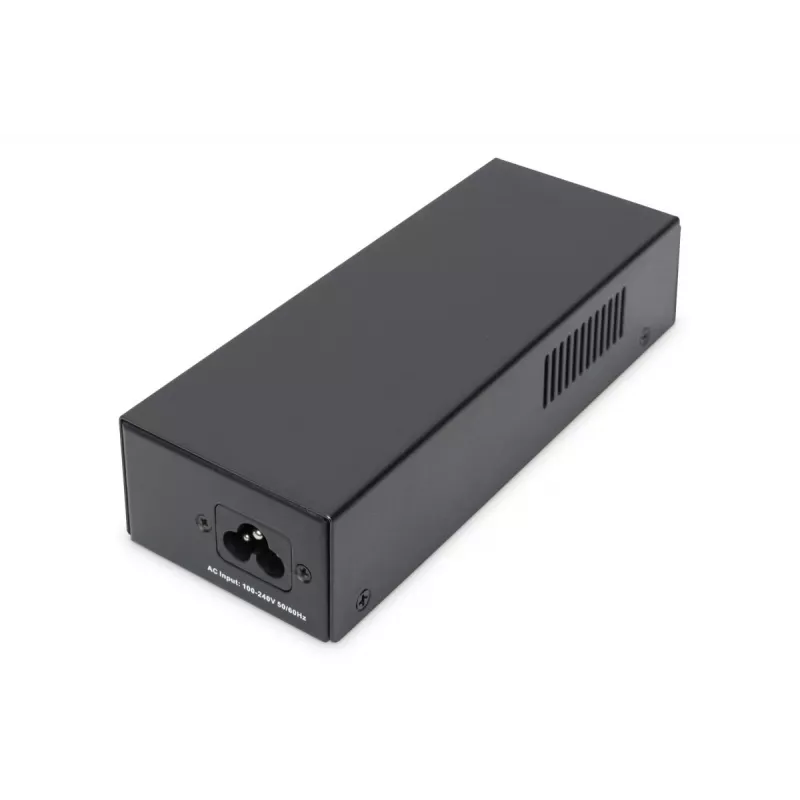

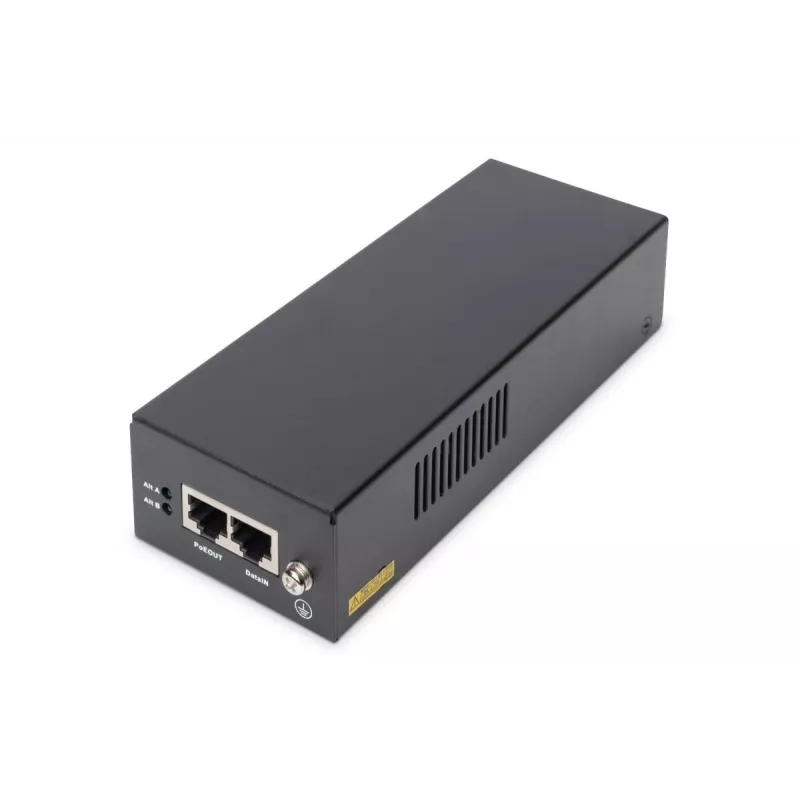

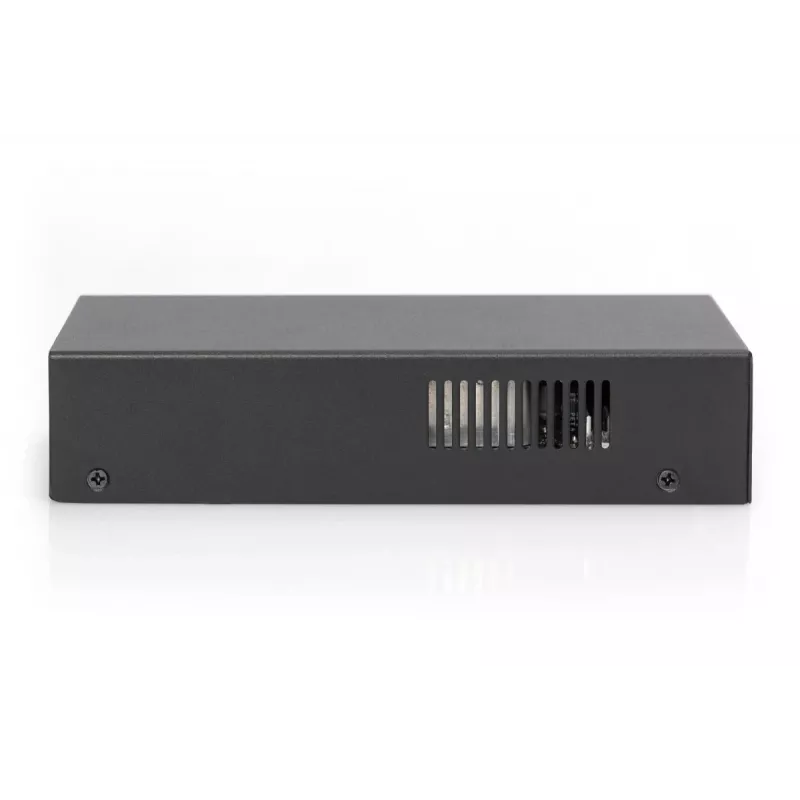

DIGITUS Gigabit Ethernet PoE++ Injector, 802.3bt Power pins: 4/5(+),7/8(-) and 3/6(+), 1/2(-), 85W

Der PoE-Injektor Digitus DN-95109 liefert Strom und Daten über ein einziges Ethernet-Kabel mit bis zu 1 Gbps Bandbreite und einer Ausgangsleistung von 85 W, konform zum IEEE 802.3bt (PoE++)-Standard. Als kompakter Midspan- oder Endspan-Injektor konzipiert, unterstützt er 10/100/1000 Base-T-Verbindungen, automatische Erkennung von PoE-Geräten und beide PoE-Modi A und B. Das Gerät verfügt über ein integriertes Netzteil, LED-Statusanzeige und Schutz vor Überspannung und Kurzschluss, geeignet für die Stromversorgung von Access Points, IP-Telefonen, POS-Systemen und IP-Kameras auf bis zu 100 m Entfernung.

Vorteile

Der DN-95109 liefert bis zu 85 W über vier Adernpaare und ermöglicht so die Stromversorgung und Verbindung von PoE++-Geräten mit hohem Leistungsbedarf über ein einziges Cat5e/Cat6-Ethernet-Kabel. Die Gigabit-Datenunterstützung erhält den vollen 10/100/1000 Mbps-Durchsatz bei gleichzeitiger Stromversorgung, und die automatische PoE-Modusumschaltung mit Geräteerkennung bietet einen einfachen Plug & Play-Betrieb. Eingebauter Kurzschluss- und Überspannungsschutz sowie ein integriertes Netzteil reduzieren die Installationskomplexität und verbessern die Zuverlässigkeit.

Geeignet für

• Wireless Access Points und Wi‑Fi 6/Enterprise-APs mit hohem Strombedarf
• IP-Überwachungskameras und PTZ-Kameras mit hohem Stromverbrauch
• VoIP/IP-Telefone, einschließlich leistungshungriger Konferenztelefone
• Point-of-Sale (POS)-Terminals und Thin Clients

Wichtige Spezifikationen

• PoE-Standard: IEEE 802.3bt (PoE++)
• PoE-Ausgang: bis zu 85 W (über 4 verdrillte Adernpaare)
• Datenraten: 10/100/1000 Base-T (Gigabit Ethernet)
• Maximale Kabellänge: bis zu 100 m
• PoE-Spannung: 56 V
• PoE-Modi: A & B (automatische Umschaltung)

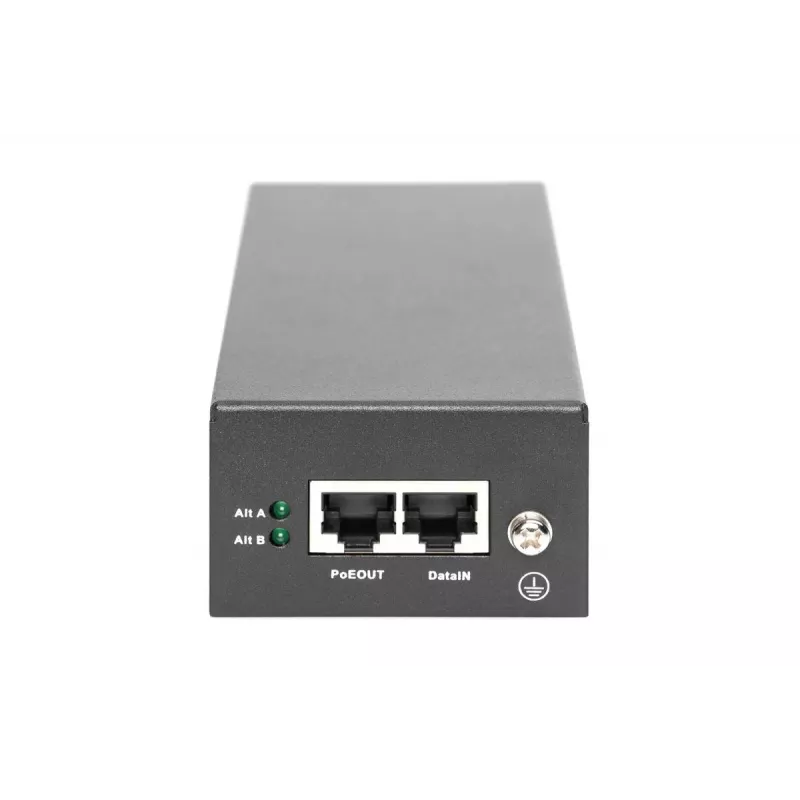

• Anschlüsse: 2 × RJ‑45 Ethernet

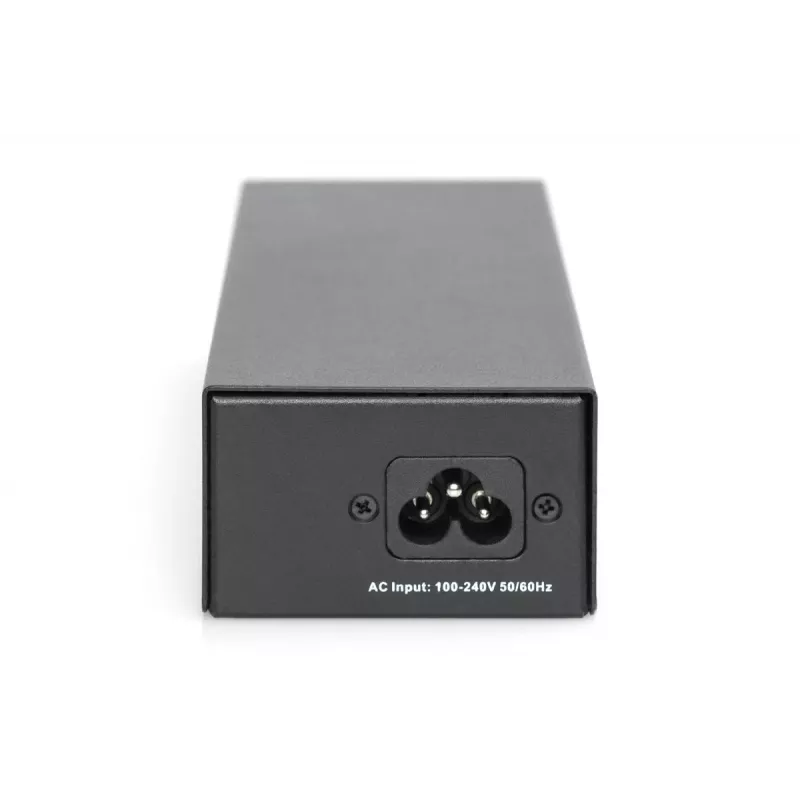

• Eingangsspannung: AC 100–240 V (integriertes Netzteil)
• Schutz: Überspannungs- und Kurzschlussschutz
• Produktfarbe: Schwarz; Gewicht: 0.6 kg; Abmessungen (B×T×H): 65×180×40 mm

Verwendung

Verbinden Sie den DN-95109 über das integrierte Netzteil mit dem Stromnetz. Schließen Sie einen Netzwerk-Switch oder Router an den Dateneingangs-RJ‑45-Port und das PoE-fähige Gerät an den PoE-Ausgangs-RJ‑45-Port an. Verwenden Sie ein Standard-Ethernet-Kabel (Cat5e oder besser) und halten Sie die Kabellänge unter 100 m. Der Injektor erkennt automatisch das angeschlossene Gerät, wählt den entsprechenden PoE-Modus (A oder B) und liefert Strom und Daten. Überwachen Sie die LED-Anzeige für den Betriebsstatus und die Fehlerbehebung.

Empfehlungen

Verwenden Sie Cat5e- oder Cat6-Verkabelung für zuverlässige Gigabit-Daten- und PoE++-Stromübertragung, überschreiten Sie nicht die Kabellänge von 100 m und stellen Sie sicher, dass das angeschlossene Gerät IEEE 802.3bt unterstützt, um die vollen 85 W zu erhalten. Installieren Sie den Injektor an einem belüfteten Ort, fern von Feuchtigkeit und übermäßiger Hitze, und überprüfen Sie vor dem Einsatz die Leistungsanforderungen der Endgeräte.
