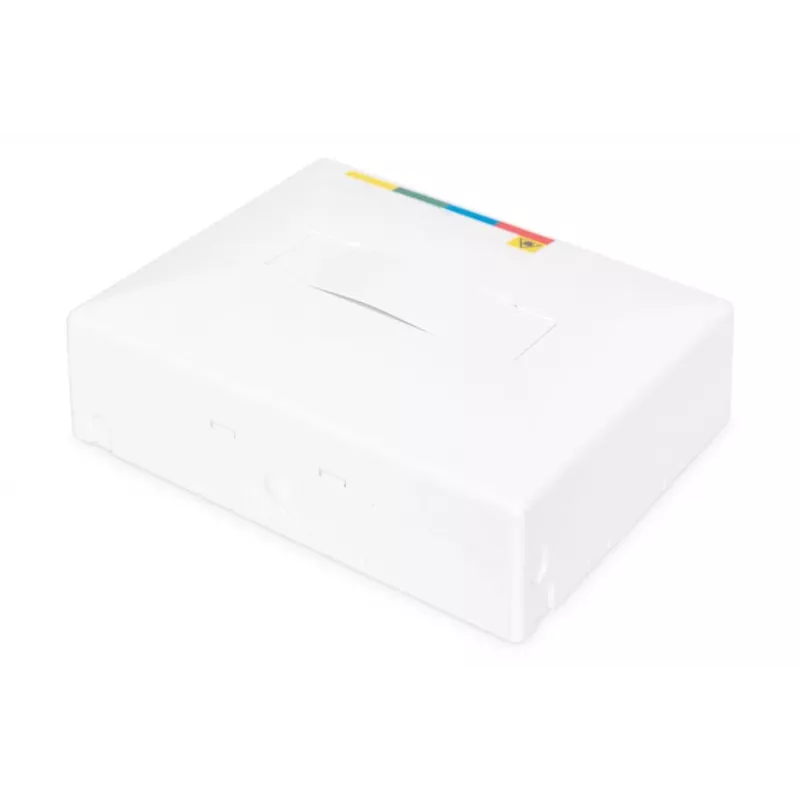

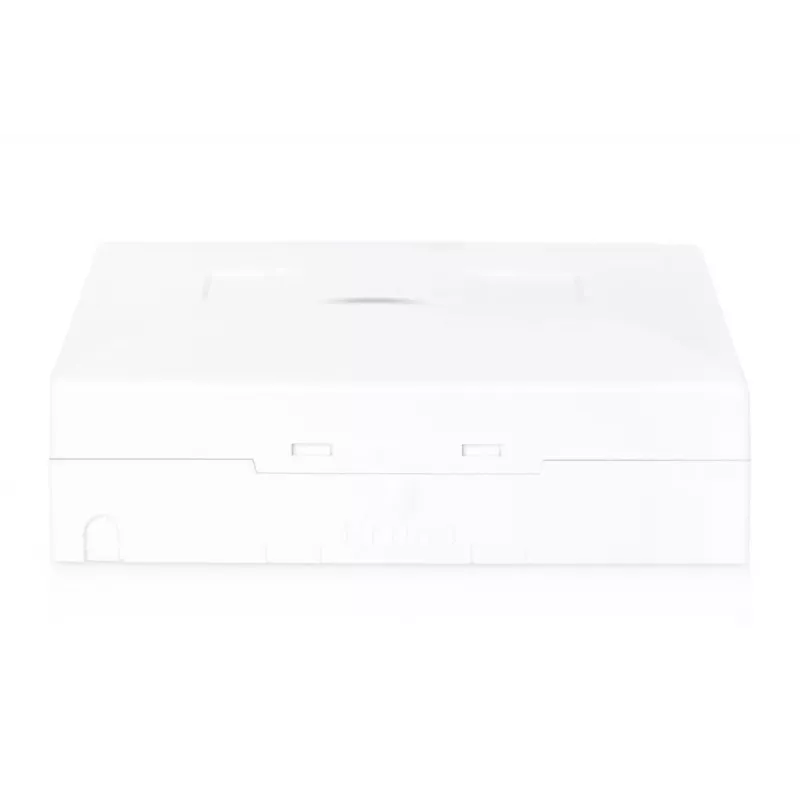

DIGITUS FTTH-Gehäuse, mit 4x SC (APC) SX-Adapteroberfläche und Hutschienenmontage

Das DIGITUS FTTX-Gehäuse DN-931094 ist eine kompakte Schutzbox für Faserspleiße, Abschlüsse, Aufbewahrung und Verbindungen. Es wird mit 4x SC-Simplex- (SC SX) Kupplungen vormontiert geliefert und kann alternativ 4x LC-Duplex- (LC DX) Kupplungen ohne Flansch aufnehmen. Das Gehäuse misst 80 mm x 30 mm x 100 mm, hat die Schutzart IP45 (staubgeschützt) und eignet sich zur Wandmontage oder zum Aufrasten auf eine Profilschiene (Hutschiene).

Vorteile

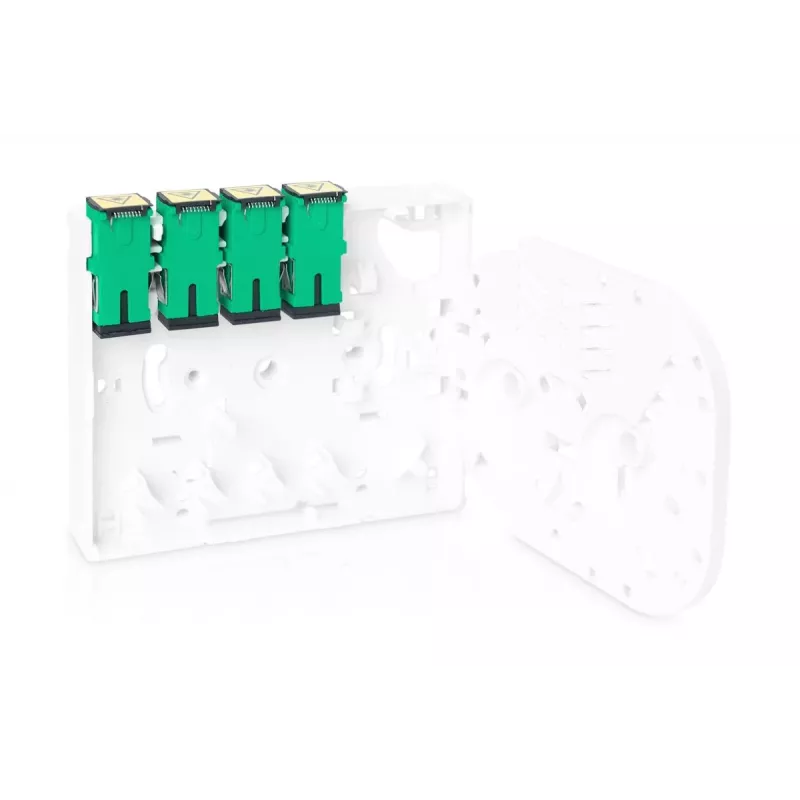

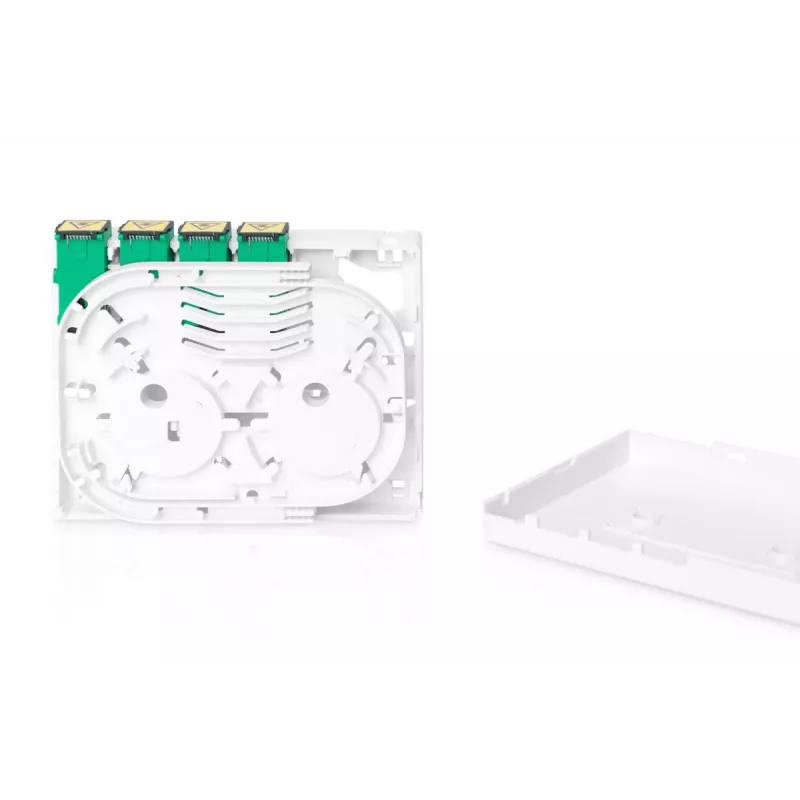

Das Gehäuse integriert eine aufklappbare Spleißkassette mit definierter Kabelführung und einer transparenten Abdeckung für zusätzlichen Schutz der gespleißten Fasern. Ein integriertes Beschriftungsfeld auf der Abdeckung vereinfacht die Kennzeichnung. Das kompakte Design unterstützt eine einfache Wartung und unkomplizierte Erweiterungen, und die Box ist sowohl mit Fusions- als auch mit mechanischen Spleißgeräten kompatibel.

Geeignet für

• FTTX/FTTH-Glasfaserverteilungspunkte
• Inneninstallationen und geschützte Außeninstallationen, die Schutzart IP45 erfordern
• Wandmontierte oder Hutschienen-montierte Glasfaser-Patchung für bis zu 4 Endanschlüsse
• Umgebungen, die SC-Simplex- oder LC-Duplex-Kupplungen verwenden

Technische Daten

• Marke: DIGITUS
• Modell/MPN: DN-931094

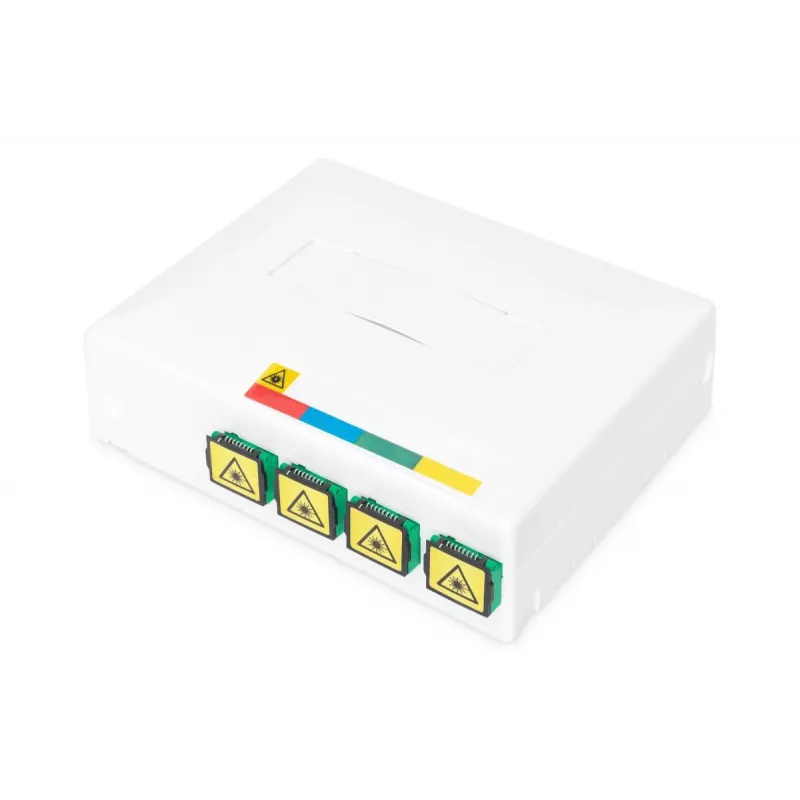

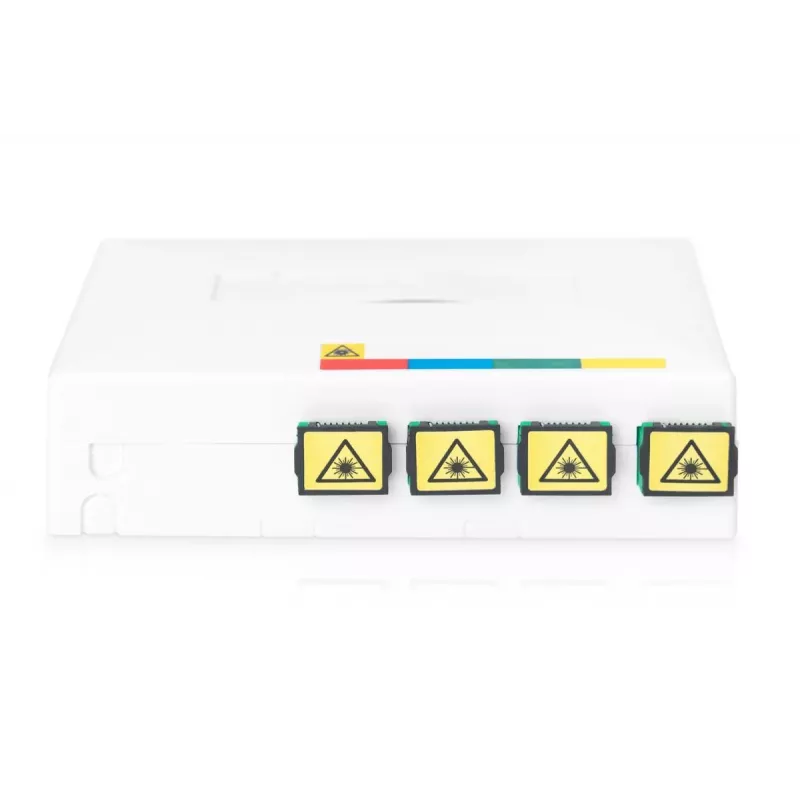

• Vormontierte Kupplungen: 4 x SC SX (ersetzbar durch 4 x LC DX ohne Flansch)
• Kapazität: bis zu 4 Glasfaserkabel/4 Endanschlüsse
• Abmessungen (B x T x H): 80 x 30 x 100 mm
• Schutzart: IP45
• Montage: Wandinstallation oder Profilschiene (Hutschiene)
• Farbe: Weiß
• EAN: 4016032466536

Verwendung

Montieren Sie das Gehäuse an einer Wand oder rasten Sie es auf eine kompatible Hutschiene auf. Öffnen Sie die transparente Abdeckung und führen Sie die ankommenden Fasern in die integrierte Spleißkassette ein, wobei Sie die aufklappbare Kassette nutzen, um den Biegeradius und die Kabelführung zu gewährleisten. Führen Sie bei Bedarf eine Fusions- oder mechanische Spleißung durch und sichern Sie die Spleiße in der Kassette. Installieren Sie die gewünschten Kupplungen (4 x SC SX mitgeliefert; austauschbar gegen 4 x LC DX ohne Flansch) und schließen Sie die Abdeckung. Nutzen Sie das Beschriftungsfeld auf der Abdeckung, um die Verbindungen zu kennzeichnen.

Empfehlungen

Für einen zuverlässigen Betrieb halten Sie den richtigen Biegeradius ein und sichern Sie Außenkabel, um Zugbelastungen zu vermeiden. Verwenden Sie eine geeignete Abdichtung an Kabeleinführungen, wenn das Gehäuse trotz der Schutzart IP45 an exponierten oder halbexponierten Standorten eingesetzt wird. Überprüfen Sie vor der Installation die Kompatibilität von Ersatzkupplungen (LC DX) mit dem Gehäuse.
