Delock RJ45 2 x Buchse auf 2 x Klemmenblock mit Druckknopf für DIN-Schiene (66994)

Industrielle Ethernet-Installationen erfordern oft eine zuverlässige Möglichkeit, von Standard-RJ45-Verkabelung auf schraubenlose Klemmenanschlüsse auf einer DIN-Schiene umzusteigen. Der Delock 66994 löst dies durch zwei RJ45-Buchsen, die 1:1 mit zwei 8-poligen Klemmenblöcken mit Druckknopf-Drahteinführung verdrahtet sind, wodurch Werkzeuge überflüssig werden und die Montage beschleunigt wird.

Für wen ist es geeignet

Dieser Adapter ist für Systemintegratoren, Schaltschrankbauer und Wartungstechniker gedacht, die mit Steuerungssystemen, Gebäudeautomation oder industriellen Netzwerken arbeiten. Er eignet sich für Anwendungen, bei denen die DIN-Schienenmontage Standard ist und die Feldverdrahtung schnell und sicher erfolgen muss.

Hauptmerkmale

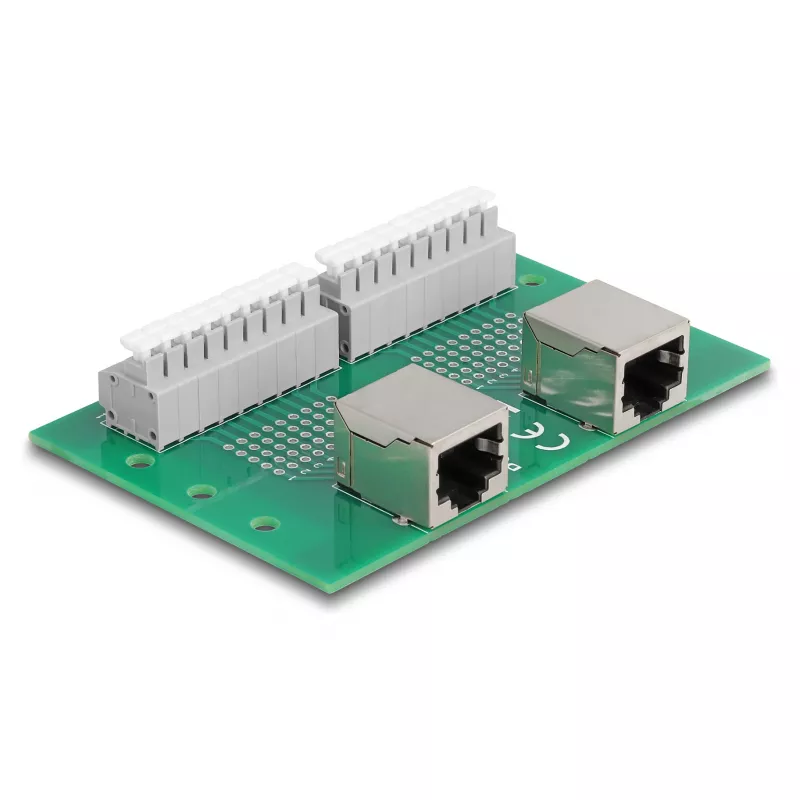

• Zwei RJ45-Buchsen, 1:1 auf zwei 8-polige Klemmenblöcke abgebildet (insgesamt 16 Pins).
• Klemmenblöcke mit Druckknopf akzeptieren starre oder flexible Drähte von 26 bis 16 AWG (0,13–1,31 mm²).
• Montage auf Standard-35-mm-DIN-Schiene mit Druckknopf-Entriegelung zum einfachen Entfernen.
• Kompaktes graues Kunststoffgehäuse (60 x 45 x 23 mm, 80 g) für platzsparende Installation.
• Betriebstemperaturbereich: -20 °C bis 85 °C.

Spezifikationen

• Anschlusstyp 1: RJ45-Buchse (2 Ports)
• Anschlusstyp 2: 8-poliger Klemmenblock (2 Blöcke)
• Drahteinführung am Klemmenblock: Druckknopf
• Unterstützter Drahtquerschnitt: 26 - 16 AWG
• Unterstützter Drahtquerschnitt: 0,13 - 1,31 mm²
• Montageart: 35-mm-DIN-Schiene
• DIN-Schienen-Entriegelungsmechanismus: Druckknopf
• Pinbelegung: 1:1 (RJ45 zu Klemmenblock)
• Gehäusematerial: Kunststoff
• Betriebstemperatur: -20 °C bis 85 °C
• Farbe: grau
• Produkttyp: Netzwerkadapter / Schnittstellenmodul
• Anwendung: industrielles Ethernet, Steuerungssysteme, Gebäudeautomation
• Abmessungen (LxBxH): 60 x 45 x 23 mm
• Gewicht: 80 g

Tipps

Verwenden Sie Aderendhülsen an flexiblen Drähten, um eine zuverlässige Verbindung in Umgebungen mit starken Vibrationen zu gewährleisten. Der Druckknopfmechanismus ermöglicht eine schnelle Neuverdrahtung während der Inbetriebnahme oder Wartung.
