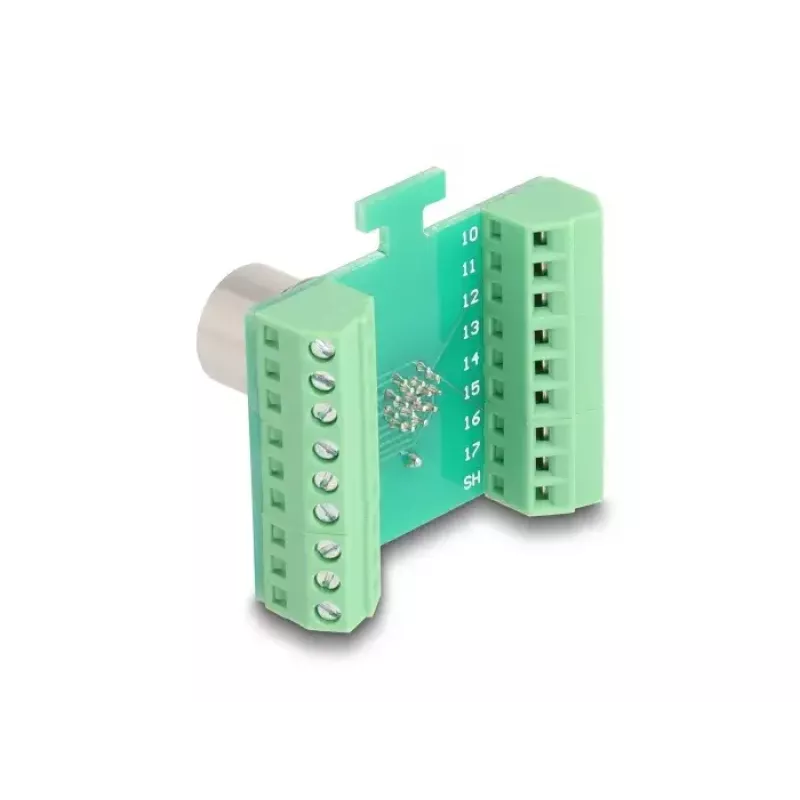

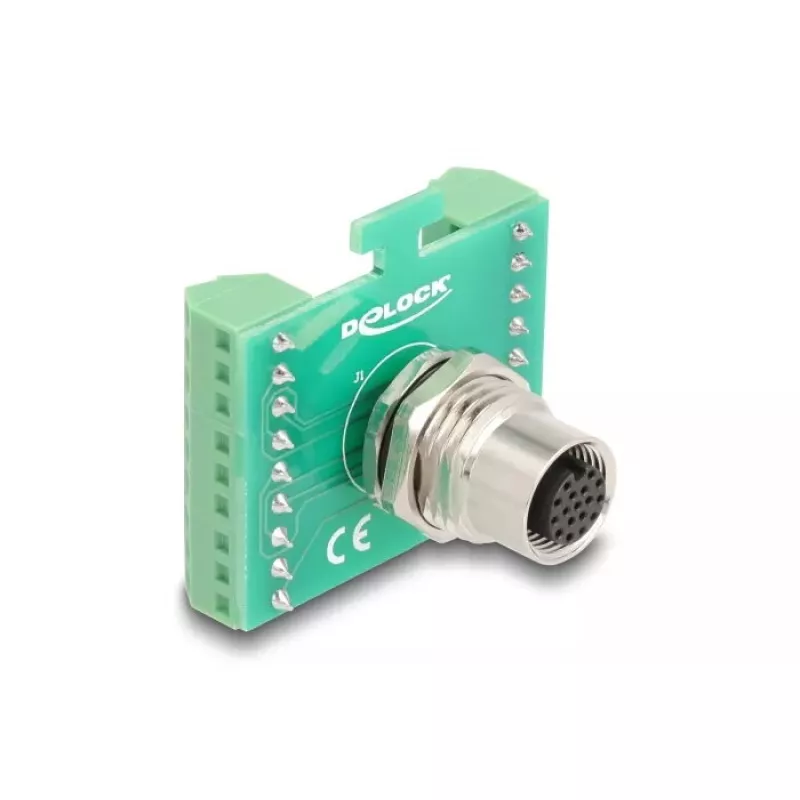

DeLOCK M12 Transfermodul-Adapter, 17-polig, A-codiert, Buchse auf 18-polige Anschlussklemme

Der DeLOCK M12 Transfermodul-Adapter ermöglicht eine unkomplizierte Verbindung zwischen Geräten mit M12 A-codierten Buchsen und elektrischen Schaltkreisen unter Verwendung einer 18-poligen Anschlussklemme. Der Adapter verfügt auf einer Seite über eine 17-polige M12 A-codierte Buchsen-Schnittstelle und auf der anderen Seite über eine 18-polige abnehmbare Anschlussklemme und bietet eine kompakte Lösung für Installationen mit begrenztem Platz. Seine kompakten Abmessungen (38,9 mm × 41,9 mm × 34,3 mm) und das grüne Gehäuse machen ihn für die Integration in Schaltschränke und Automatisierungssysteme geeignet.

Vorteile

Der Adapter ermöglicht eine sichere und zuverlässige Signalverdrahtung zwischen M12-Geräten und Klemmen-basierten Schaltkreisen ohne Werkzeuge für die Steckverbinder-Konvertierung. Seine kompakte Bauweise vereinfacht die Montage in beengten Räumen wie Schaltschränken. Die abnehmbare Anschlussklemme ermöglicht eine einfache Verdrahtung und Wartung, während die A-codierte 17-polige M12-Buchse die Kompatibilität mit standardmäßigen Industriekabeln sicherstellt.

Geeignet für

• Industrielle Automatisierungssysteme
• Gebäudeautomation und Schaltschränke
• Maschinen-E/A-Verdrahtung und Sensor-/Aktorverbindungen
• Prototyping und Steuerpaneel-Baugruppen

Technische Daten

• Hersteller: DELOCK
• Modell / MPN: 60660
• EAN: 4043619606603
• Steckverbinder A: M12 A-codiert, Buchse, 17-polig
• Steckverbinder B: 18-polige abnehmbare Anschlussklemme
• Abmessungen: 38,9 mm (B) × 41,9 mm (T) × 34,3 mm (H)
• Farbe: Grün
• Menge pro Packung: 1

Verwendung

Montieren Sie den Adapter an der gewünschten Stelle im Schaltschrank oder auf einer Paneloberfläche. Führen Sie die 18-poligen Drähte gemäß dem Schaltplan Ihres Systems in die abnehmbare Anschlussklemme ein und befestigen Sie sie. Stecken Sie dann die Anschlussklemme in das Adaptergehäuse. Verbinden Sie das M12 A-codierte männliche Kabel Ihres Geräts mit der 17-poligen M12-Buchse, bis es einrastet. Überprüfen Sie Durchgang und korrekte Verdrahtung, bevor Sie das System einschalten.

Empfehlungen

Verwenden Sie den Adapter in Umgebungen, die den Spezifikationen der angeschlossenen Geräte entsprechen. Stellen Sie eine korrekte Pinbelegung sicher und ziehen Sie alle Anschlüsse gemäß dem vom Hersteller empfohlenen Drehmoment an. Setzen Sie den Adapter keinen übermäßigen Feuchtigkeits- oder korrosiven Substanzen aus, es sei denn, es werden zusätzliche Schutzmaßnahmen ergriffen.
