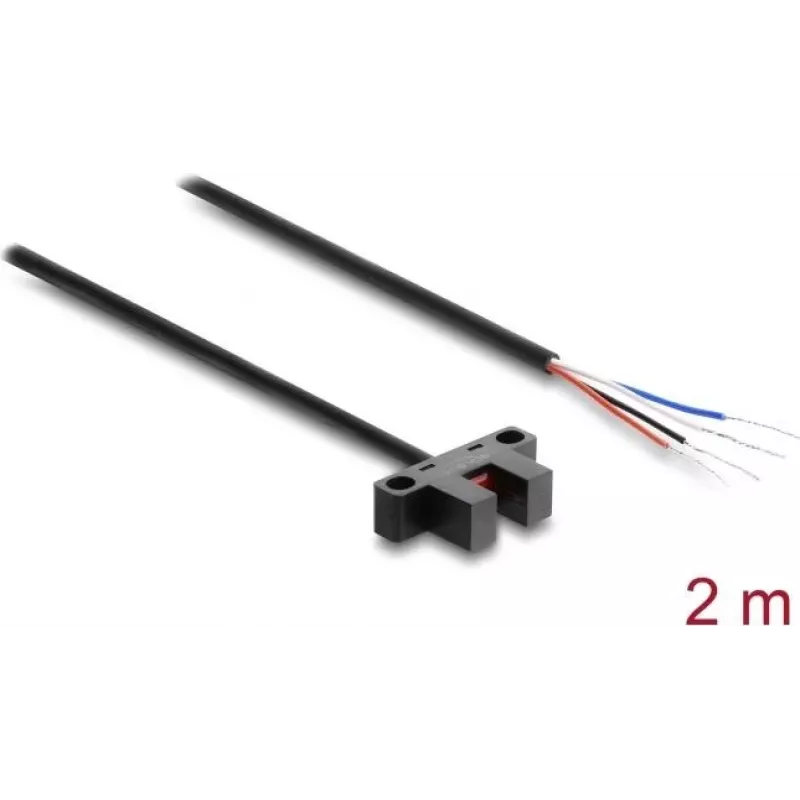

Delock Lichtschranke Gabelförmig 5 mm Typ K mit 4 x offenen Kabelenden PNP L/D umschaltbar 2 m

Für präzise Objekterkennung auf engem Raum überzeugt die Delock 91865 Gabellichtschranke mit ihrer 5 mm Spaltbreite und 15 mm Spalttiefe, was sie ideal für Zählen, Positionieren und Kantenerkennung in automatisierten Maschinen macht. Anders als sperrige Sensoren, die eine separate Sender- und Empfängerausrichtung erfordern, gewährleistet dieses einteilige Gabeldesign eine perfekte optische Ausrichtung ab Werk, reduziert die Einrichtungszeit und eliminiert Ausrichtungsfehler. Der PNP-Ausgang mit Hell-/Dunkelschaltung über eine einfache Drahtverbindung bietet Flexibilität für verschiedene Steuerungssysteme, während das 2 m PVC-Kabel mit offenen Enden eine direkte Verdrahtung an SPSen, Relais oder kundenspezifische Steckverbinder ermöglicht.

Highlights

• 5 mm Spaltbreite und 15 mm Spalttiefe zur Erkennung kleiner Objekte wie Etiketten, Zahnräder oder Drähte
• PNP-Ausgang, Hell-/Dunkelschaltung (L/D) über Steuerdraht umschaltbar
• Schnelle Ansprechzeit von 0,1 ms und 5 kHz Schaltfrequenz für Hochgeschwindigkeitsanwendungen
• Infrarot-LED-Lichtquelle bei 880 nm, unsichtbar und zuverlässig
• Robustes PBT-Gehäuse mit IP67-Schutz für raue Industrieumgebungen
• Gelbe LED-Anzeige zur einfachen Überwachung des Ausgangsstatus
• M3-Schraublöcher mit 15 mm Abstand für sichere Montage
• CE- und RoHS-zertifiziert

Im täglichen Einsatz

Montieren Sie den Sensor mit den zwei M3-Schraublöchern, verbinden Sie die vier offenen Kabelenden (braun: +10–30 V DC, blau: 0 V, schwarz: Ausgang, weiß: L/D-Auswahl) und stellen Sie den Schaltmodus ein, indem Sie den weißen Draht mit Plus oder Minus verbinden. Die gelbe LED bestätigt die Erkennung, und der PNP-Ausgang kann direkt bis zu 100 mA treiben. Mit einem Betriebstemperaturbereich von -25 °C bis 55 °C und IP67-Dichtung arbeitet er zuverlässig unter staubigen, nassen oder vibrierenden Bedingungen. Typische Anwendungen umfassen die Erkennung kleiner Komponenten auf Förderbändern, die Überwachung von Füllständen in transparenten Rohren oder die Zählung von Umdrehungen an Zahnrädern.

Vollständige Spezifikationen

• Sensorart: Gabellichtschranke (Schlitzsensor)
• Erfassungsspaltbreite: 5 mm
• Erfassungsspalttiefe: 15 mm
• Ausgangstyp: PNP, Hell-/Dunkelschaltung umschaltbar
• Betriebsspannung: 10–30 V DC
• Max. Ausgangsstrom: 100 mA
• Max. Stromaufnahme: 20 mA
• Schaltfrequenz: 5 kHz
• Ansprechzeit: 0,1 ms
• Lichtquelle: Infrarot-LED, 880 nm
• Anschluss: 4 x offene Kabelenden, 2 m Länge
• Kabelmaterial: PVC
• Gehäusematerial: PBT
• Schutzart: IP67
• Betriebstemperatur: -25 °C bis 55 °C
• Anzeige: Gelbe LED
• Montage: M3-Schraublöcher, 15 mm Abstand
• Zertifizierungen: CE, RoHS

Abschließende Anmerkung

Die Delock 91865 vereint kompakte Abmessungen, schnelle Reaktionsfähigkeit und robuste Konstruktion und ist damit eine zuverlässige Wahl für industrielle Automatisierungsaufgaben, bei denen der Platz begrenzt und Präzision entscheidend ist.
