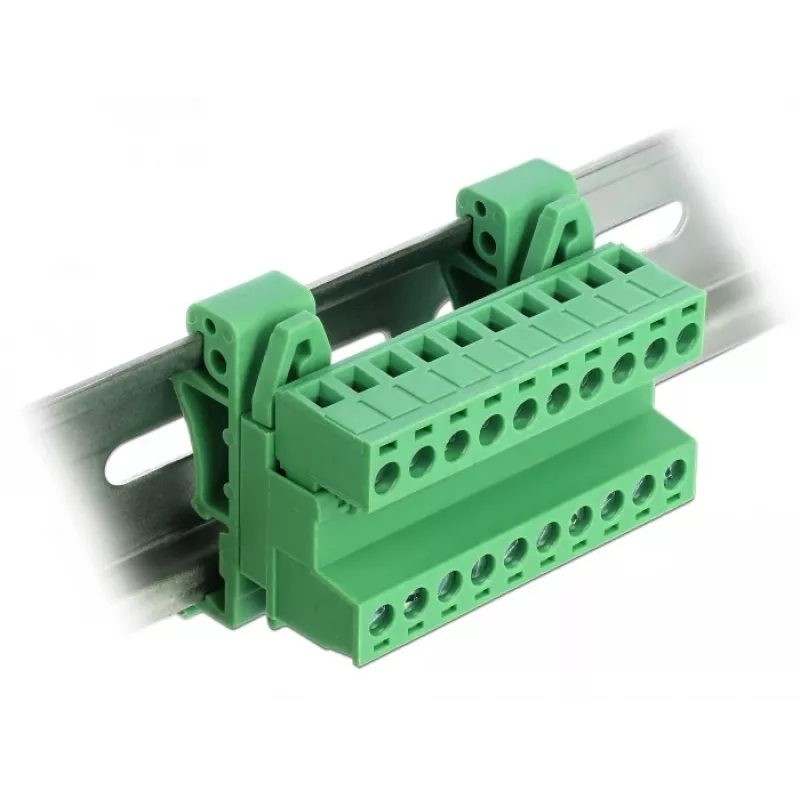

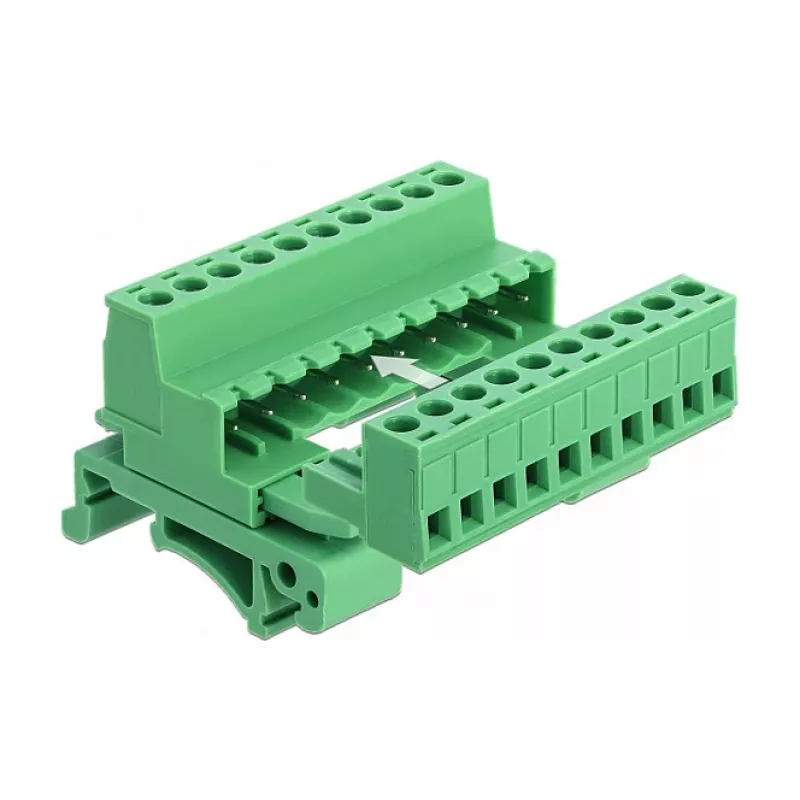

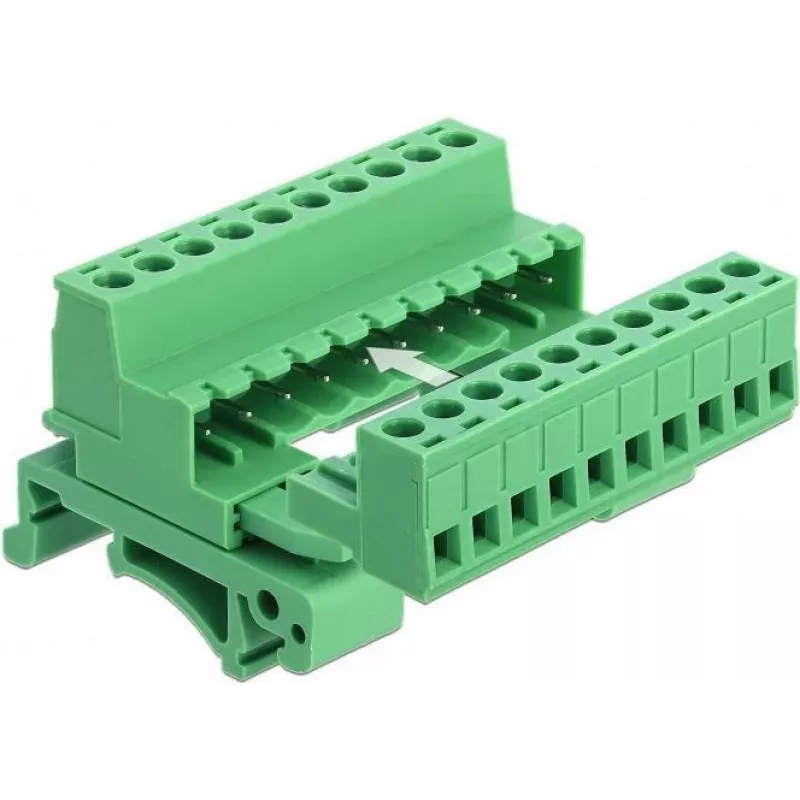

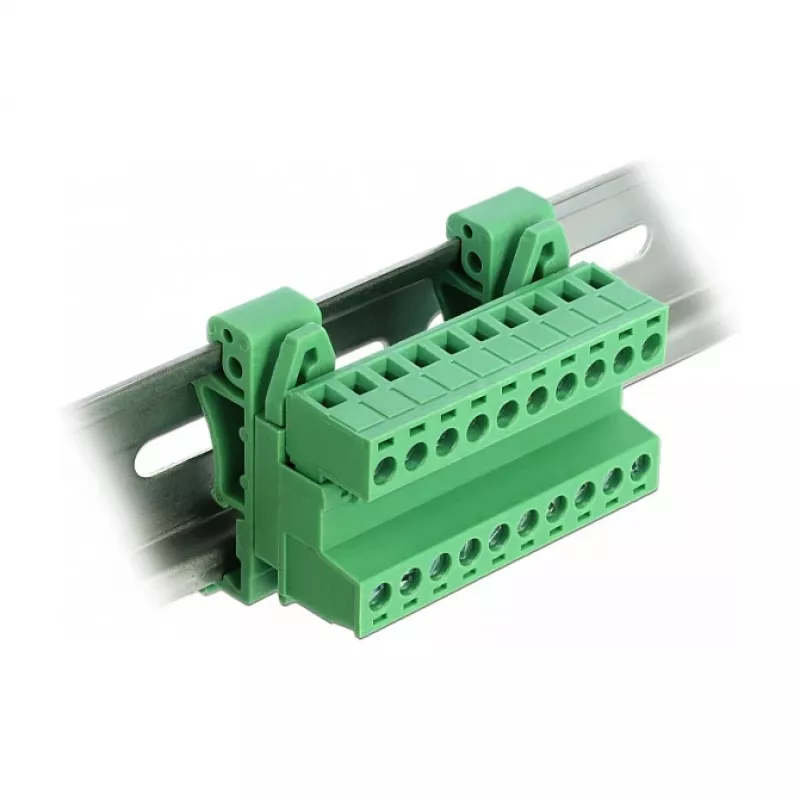

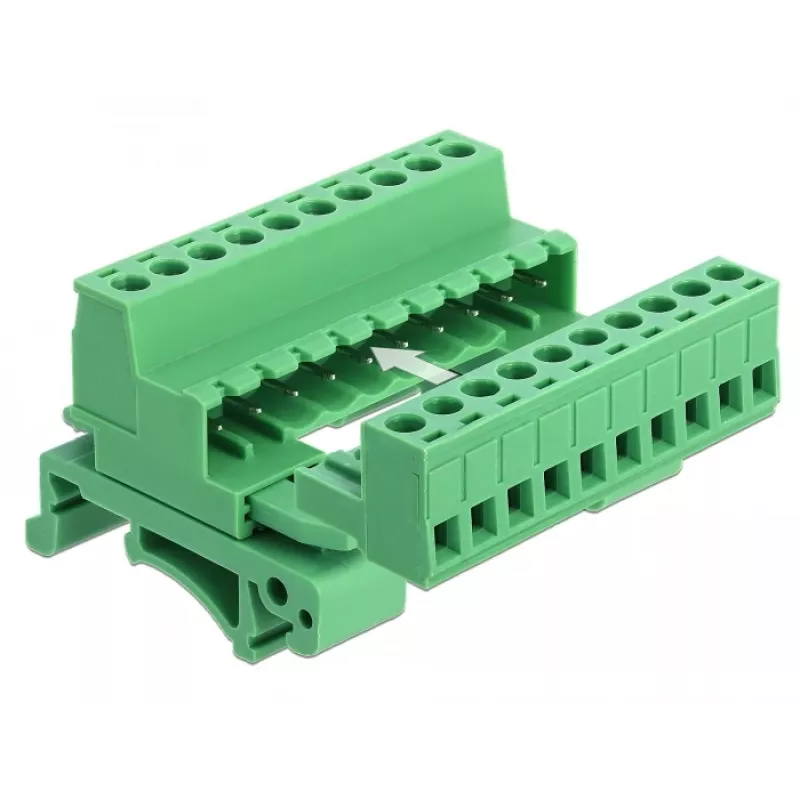

DELOCK Klemmenblock-Set für DIN-Schiene 10-polig mit 5,08 mm Rastermaß gewinkelt

Industrieinstallationen erfordern oft eine zuverlässige und organisierte Möglichkeit, mehrere Drähte an eine DIN-Schiene anzuschließen. Dieses Klemmenblock-Set bietet einen sicheren, gewinkelten Anschlusspunkt für bis zu 10 Pole und vereinfacht die Verkabelung in Schaltschränken und Automatisierungssystemen.

Für wen ist es geeignet

Elektriker, Schaltschrankbauer und Automatisierungsingenieure, die einen zuverlässigen steckbaren Klemmenblock für die DIN-Schienenmontage benötigen. Ideal für Anwendungen, bei denen der Platz begrenzt ist und Drähte in einem 90-Grad-Winkel eingeführt werden müssen.

Hauptmerkmale

• 10-poliges steckbares Klemmenblock-Set mit 5,08 mm Rastermaß
• Gewinkelte (90°) Drahtzuführung für kompakte Installationen
• DIN-Schienenmontage (TS-35) für schnelle und sichere Installation
• Schraubklemmenanschluss für starre und flexible Drähte von 0,2 bis 2,5 mm² (24-12 AWG)
• Nennspannung 300 V und Nennstrom 10 A
• Grünes Gehäuse aus Polyamid 66 mit Messingkontakten, verzinnt

Spezifikationen

• Produkttyp: Steckbares Klemmenblock-Set
• Anzahl der Pole: 10
• Rastermaß: 5,08 mm
• Montageart: DIN-Schiene (TS-35)
• Klemmenausrichtung: Gewinkelt (90 Grad)
• Drahtzuführungswinkel: 90 Grad
• Anschlussart: Schraubklemme
• Drahtquerschnitt (starr): 0,2 - 2,5 mm² (24-12 AWG)
• Drahtquerschnitt (flexibel): 0,2 - 2,5 mm² (24-12 AWG)
• Nennspannung: 300 V
• Nennstrom: 10 A
• Isolierstoff: Polyamid 66 (PA66)
• Kontaktmaterial: Messing, verzinnt
• Schraubenmaterial: Stahl, verzinkt
• Betriebstemperatur: -40°C bis +105°C
• Farbe: Grün
• Spannungsfestigkeit: 2000 V AC / 1 min
• Isolationswiderstand: >500 MΩ bei 500 V DC
• Schraubendrehmoment: 0,4 Nm
• Abisolierlänge: 7-8 mm

Tipps

Für eine sichere Verbindung ziehen Sie die Schrauben mit einem Drehmoment von 0,4 Nm fest und isolieren Sie die Drähte auf 7-8 mm ab, bevor Sie sie einführen. Stellen Sie sicher, dass die DIN-Schiene ordnungsgemäß geerdet ist und der Klemmenblock vollständig sitzt, bevor Sie Spannung anlegen.
