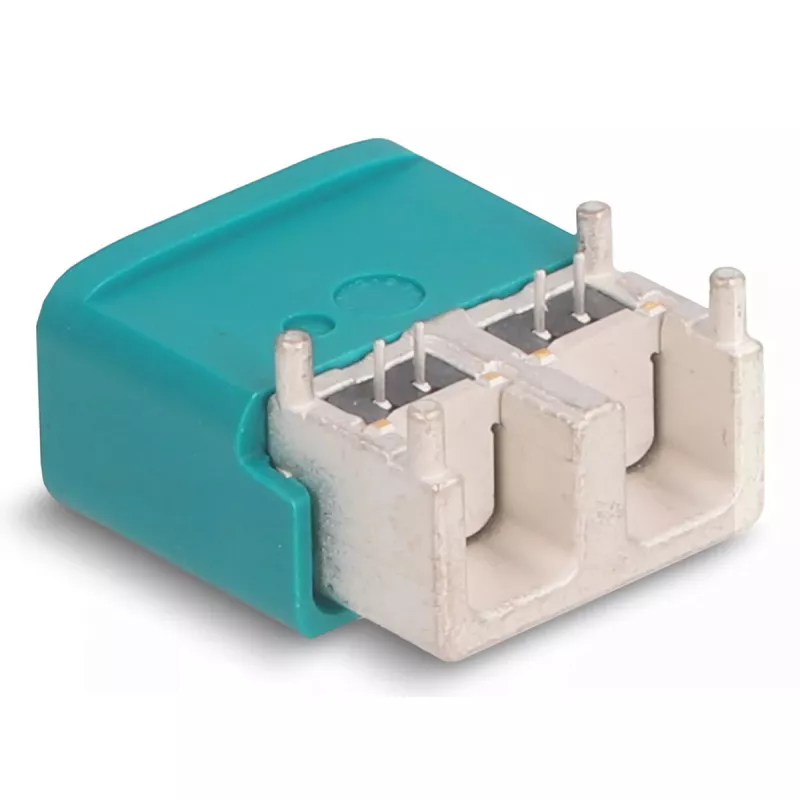

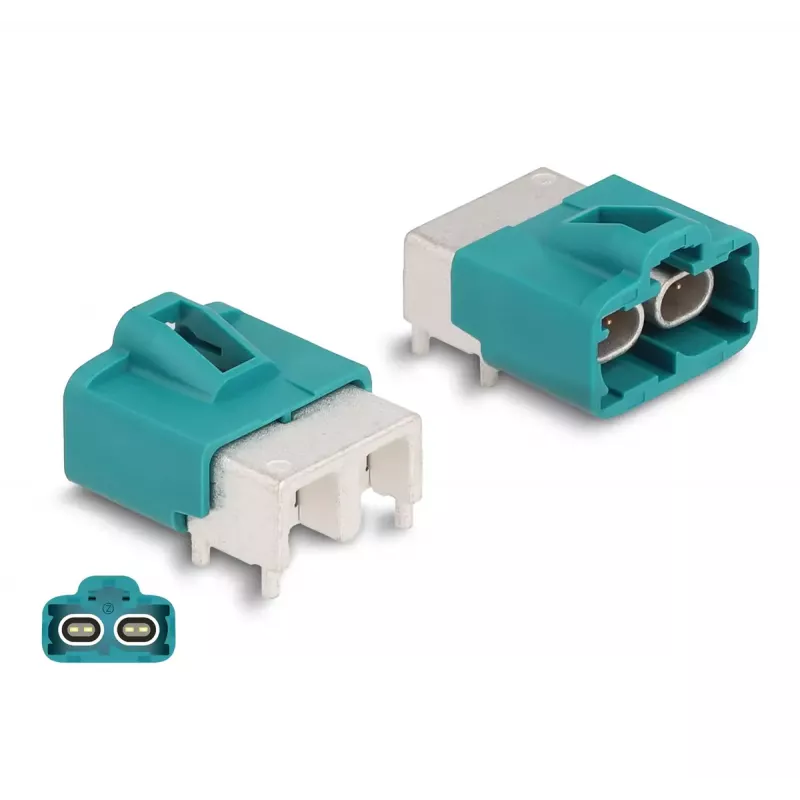

DeLOCK HDMTD Doppelstecker abgewinkelt für PCB

Der DeLOCK HDMTD Doppelstecker abgewinkelt für PCB ist ein kompakter Steckverbinder, der für elektronische Baugruppen, einschließlich des Einsatzes in Fahrzeugen, entwickelt wurde. Mit den Gesamtabmessungen 14 mm Breite, 22 mm Tiefe und 8 mm Höhe und einer blau-silbernen Ausführung ist dieser abgewinkelte, PCB-montierte Steckverbinder für Installationen vorgesehen, bei denen der Platz begrenzt ist und eine flache, rechtwinklige Verbindung erforderlich ist.

Vorteile

Das abgewinkelte Design ermöglicht eine einfachere Leitungsführung und Verbindung auf dicht bestückten Leiterplatten und in engen Gehäusen. Seine geringe Stellfläche (14 × 22 × 8 mm) reduziert den Platzbedarf auf der Platine, und die farbcodierte blau-silberne Optik erleichtert die visuelle Identifikation während der Montage. Geliefert als Einzelstück im Polybeutel, ist er sofort einsatzbereit für Prototyping und Produktion.

Geeignet für

Technische Daten

Verwendung

Platzieren Sie den abgewinkelten Steckverbinder auf der Leiterplatte an der vorgesehenen Position und löten Sie die Pins gemäß dem Platinenlayout und den Lötrichtlinien. Stellen Sie sicher, dass die Ausrichtung korrekt ist, damit der Stecker mit den Gegenstücken oder Kabeln übereinstimmt. Überprüfen Sie nach dem Löten die Lötstellen auf mechanische Stabilität und elektrische Durchgängigkeit, bevor Sie die Endmontage in das Gehäuse oder Fahrzeug-Subsystem durchführen.

Empfehlungen

Überprüfen Sie bei der Installation in Fahrzeugumgebungen die Kompatibilität mit dem Gegenstecker und stellen Sie eine sichere mechanische Fixierung sicher, um vibrationsbedingte Belastungen zu minimieren. Befolgen Sie die Standard-Lötprofile für Leiterplatten und die Herstellerempfehlungen, um thermische Schäden während der Montage zu vermeiden.
