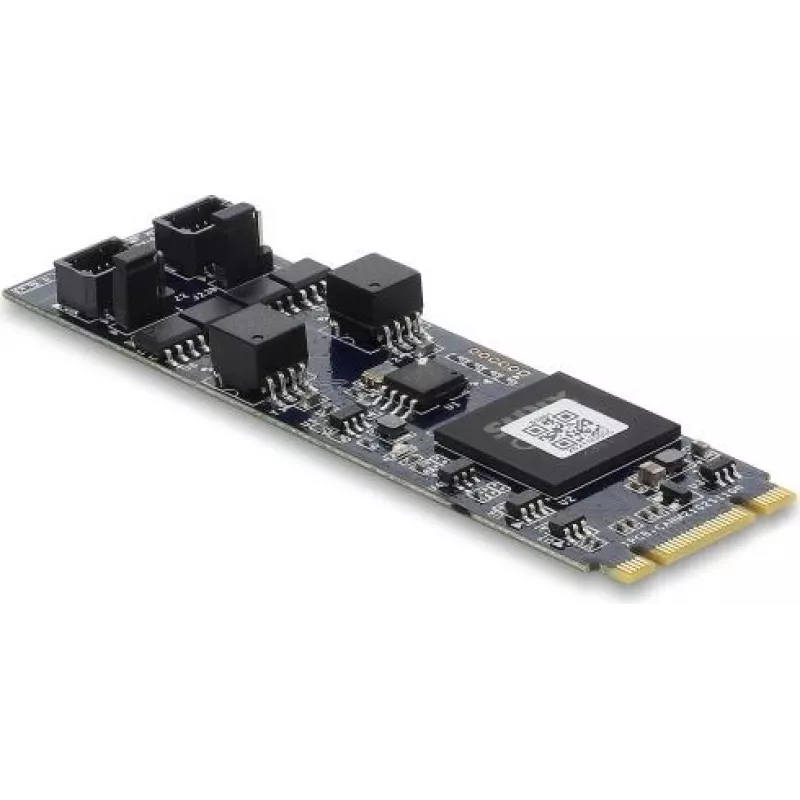

DELOCK CAN 2.0 / CAN FD Interface Card PCIe M.2 Key B+M auf 2 x D-Sub 9 Pin, bis zu 8 Mbps mit Isolation und Überspannungsschutz

In der industriellen Automatisierung und Fahrzeugdiagnose ist eine zuverlässige CAN-Kommunikation entscheidend. Die DELOCK 63001 Interface-Karte stattet Ihr System mit zwei CAN 2.0 / CAN FD Kanälen über einen PCIe M.2 Key B+M Steckplatz aus. Sie verbindet sich über zwei D-Sub 9 Pin Steckverbinder mit externen Geräten und unterstützt Datenraten bis zu 8 Mbps. Galvanische Trennung von 1 kV und Überspannungsschutz schützen Ihren PC vor elektrischen Störungen und Spannungsspitzen. Die Karte ist für den Einsatz in rauen Umgebungen mit einem Betriebstemperaturbereich von -40 °C bis 85 °C geeignet.

Wichtige Spezifikationen

• Host-Schnittstelle: PCIe M.2 Key B+M (PCIe 3.0, abwärtskompatibel)
• Formfaktor: M.2 2280
• CAN-Kanäle: 2
• Protokolle: CAN 2.0 A/B, CAN FD
• Maximale Datenrate: 8 Mbps
• Externe Anschlüsse: 2 x D-Sub 9 Pin Stecker
• Chipsatz: Microchip MCP2518FD, Microchip MCP2562FD
• Galvanische Trennung: 1 kV
• Überspannungsschutz: Ja
• ESD-Schutz: bis zu 8 kV
• Abschlusswiderstand: 120 Ohm (per Jumper wählbar)
• Betriebsmodi: Normal, Listen-Only, Loopback
• LED-Anzeigen: 2 x CAN-Status-LEDs
• Stromversorgung: PCIe-Bus-Stromversorgung
• Unterstützte Betriebssysteme: Windows 10/11 (32/64-Bit), Linux Kernel 4.x und höher
• Betriebstemperatur: -40 °C bis 85 °C
• Luftfeuchtigkeit: 5 - 95 % nicht kondensierend

Warum diese Karte wählen

Diese Karte bietet robuste Isolation und Schutz und gewährleistet eine stabile CAN-Kommunikation auch in elektrisch verrauschten Umgebungen. Der M.2-Formfaktor spart Platz in kompakten Systemen, während zwei Kanäle die gleichzeitige Verbindung zu mehreren CAN-Netzwerken ermöglichen. Der weite Temperaturbereich macht sie für industrielle Anwendungen geeignet.

Ideale Anwendungsfälle

• Industrielle Automatisierung und Steuerungssysteme
• Fahrzeugdiagnose und ECU-Programmierung
• Entwicklung eingebetteter Systeme
• CAN-Bus-Überwachung und -Analyse

Gut zu wissen

Die Karte wird direkt über den PCIe-Bus mit Strom versorgt, sodass kein externes Netzteil erforderlich ist. Treiber sind für Windows und Linux verfügbar. Der wählbare 120-Ohm-Abschlusswiderstand vereinfacht die Buskonfiguration.
