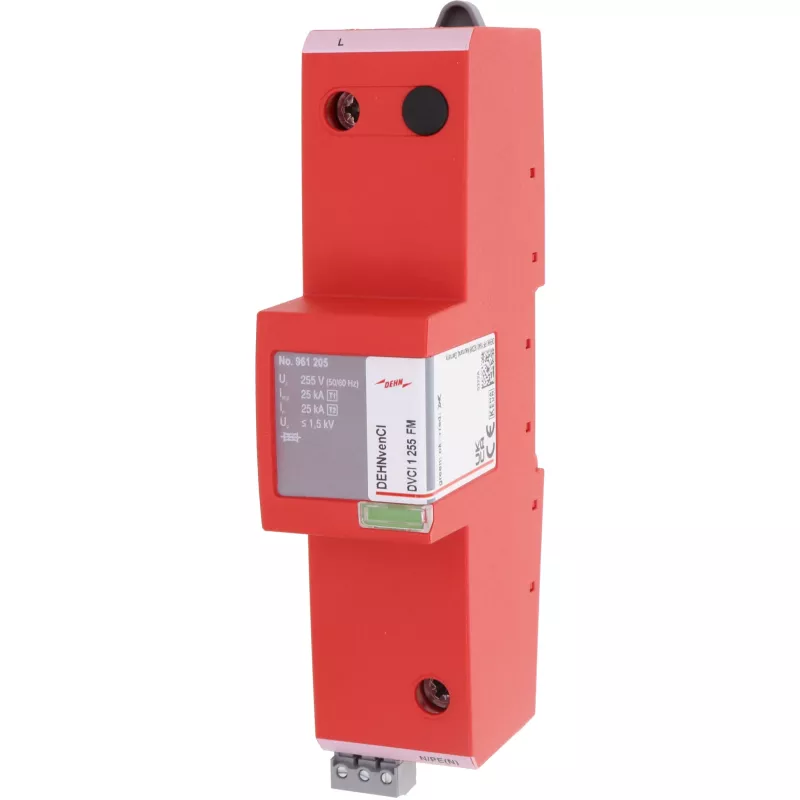

DEHNvenCI DVCI1 255 FM Typ 1+2 Überspannungsableiter, 1-polig, 255 V AC, 12,5 kA (10/350 µs), DIN-Schiene

In industriellen Schaltschränken und Gebäudeeinspeisungen schützt der DEHNvenCI DVCI1 255 FM vor transienten Überspannungen. Dieser 1-polige Kombiableiter von DEHN + SOEHNE erfüllt die Anforderungen der Typen 1 und 2 und eignet sich für den Blitzschutz-Potentialausgleich und den Überspannungsschutz in Niederspannungsanlagen. Er ist für 230 V AC-Netze ausgelegt und wird auf einer Standard-35-mm-DIN-Schiene montiert, wobei er nur eine Modulbreite (18 mm) belegt.

Wichtige technische Daten

• SPD-Typ: Typ 1 / Typ 2 (Kombiableiter)
• Polzahl: 1
• Nennspannung (Un): 230 V AC (50/60 Hz)
• Max. Dauerbetriebsspannung (Uc): 255 V AC (50/60 Hz)
• Blitzstoßstrom (Iimp) 10/350 µs: 12,5 kA
• Nennableitstoßstrom (In) 8/20 µs: 20 kA
• Schutzspannungspegel (Up) bei Iimp: ≤ 1,5 kV
• Schutzspannungspegel (Up) bei In: ≤ 1,0 kV
• Folgestromlöschvermögen (Ifi): 100 A rms
• Kurzschlussfestigkeit (Isccr): 50 kA rms
• Ansprechzeit (tA): ≤ 100 ns
• Betriebstemperaturbereich: -40 °C bis +80 °C
• Montage: 35-mm-DIN-Schiene, 1 TE (18 mm) Breite
• Fernmeldekontakt: Ja (potenzialfreier Wechsler)
• Störungsanzeige: Visuell (grün/rot)
• Normen: EN 61643-11 / IEC 61643-11
• Anschluss: Schraubklemmen, max. 35 mm² massiv / 25 mm² feindrähtig

Warum dieses Produkt wählen

Der DEHNvenCI DVCI1 255 FM vereint hohe Ableitfähigkeit mit kompaktem Design und schützt empfindliche Geräte, ohne Platz im Schaltschrank zu verschwenden. Der integrierte Fernmeldekontakt ermöglicht eine Fernüberwachung, während die visuelle Störungsanzeige eine schnelle Statusprüfung vor Ort erlaubt. Sein Folgestromlöschvermögen gewährleistet einen zuverlässigen Betrieb auch unter anspruchsvollen Netzwerkbedingungen.

Ideale Anwendungsfälle

• Hauptverteilungen in Wohn- und Geschäftsgebäuden
• Industrielle Schalttafeln mit Anforderungen an Typ-1-Blitzschutz
• Schutz von Netzteilen, SPS und Automatisierungssystemen
• Nachrüstprojekte mit begrenztem Platz auf der DIN-Schiene

Gut zu wissen

Der Ableiter ist für den Einsatz in TN-S-, TN-C-, TT- und IT-Systemen ausgelegt. Er entspricht den neuesten Überspannungsschutznormen und ist für die Installation durch qualifizierte Elektrofachkräfte geeignet. Beachten Sie stets die örtlichen Vorschriften und die Anweisungen des Herstellers.
