DEHNguard DG M TNS ACI 275 FM Typ 2 Überspannungsableiter 4-polig 275V

Mit einem Schutzpegel von ≤1,5 kV und einem maximalen Ableitstoßstrom von 40 kA bietet der DEHNguard DG M TNS ACI 275 FM einen robusten Überspannungsschutz für TN-S-Systeme. Dieses Typ-2-Überspannungsschutzgerät (SPD) schützt elektrische Anlagen vor transienten Überspannungen und gewährleistet Betriebskontinuität und Langlebigkeit der Geräte.

Überblick

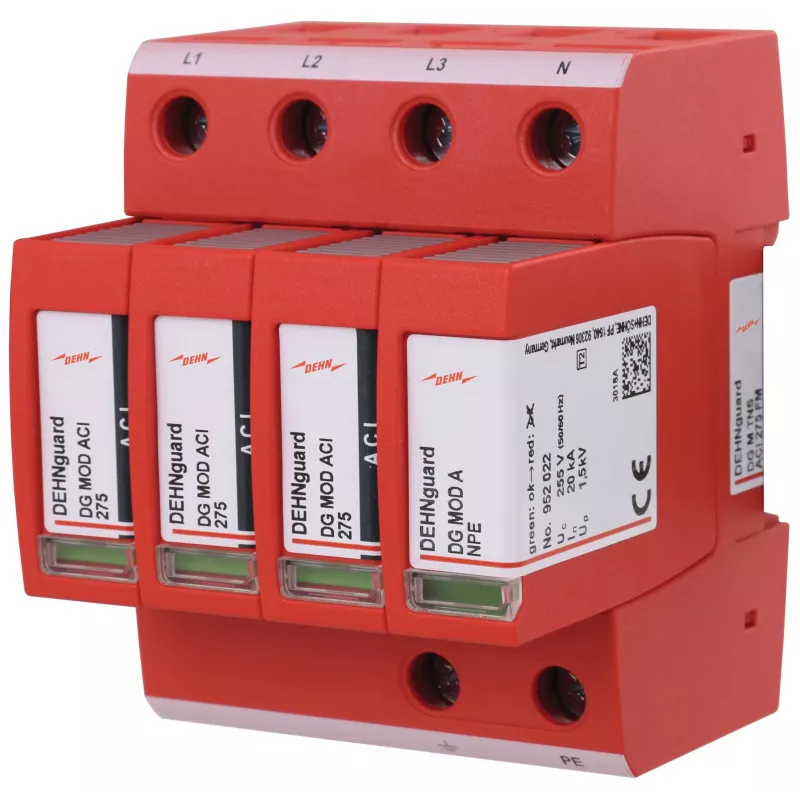

Der DEHNguard DG M TNS ACI 275 FM ist ein 4-poliger Überspannungsableiter zur Montage auf 35-mm-Hutschienen. Er verfügt über die Advanced Circuit Interruption (ACI)-Technologie, die eine überlegene Folgestrom-Löschfähigkeit bietet und die Systemsicherheit erhöht. Das Gerät ist konform mit den Normen IEC 61643-11 und EN 61643-11 und eignet sich für eine Vielzahl industrieller und kommerzieller Anwendungen.

Besondere Merkmale

• Hohe Ableitkapazität: Nennableitstoßstrom 20 kA, maximal 40 kA (8/20 µs)
• Niedriger Schutzpegel: ≤1,5 kV für den Schutz empfindlicher Geräte
• ACI-Technologie für zuverlässige Folgestrom-Unterbrechung bis 100 A AC
• Fernsignalisierung über potentialfreien Wechselkontakt zur Überwachung
• Weiter Betriebstemperaturbereich: -40 °C bis +80 °C
• Kompaktes Hutschienen-Design mit Schutzart IP20

Technische Details

• SPD-Typ: Typ 2
• Netzform: TN-S
• Polzahl: 4
• Max. Dauerbetriebsspannung (Uc): 275 V AC
• Nennableitstoßstrom (In) (8/20 µs): 20 kA
• Max. Ableitstoßstrom (Imax) (8/20 µs): 40 kA
• Schutzpegel (Up): ≤1,5 kV
• Folgestrom-Löschfähigkeit (Ifi): 100 A AC
• Ansprechzeit (tA): < 100 ns
• Kurzschlussfestigkeit (Isccr): 50 kA eff. (mit max. Sicherung)
• Sicherung (L-L/L-N): 125 A gG
• Gehäusematerial: Thermoplast (UL 94 V-0)
• Schutzart: IP20
• Fernsignalisierung: Ja (potentialfreier Wechselkontakt)
• Technologie: ACI (Advanced Circuit Interruption)
• Normenkonformität: IEC 61643-11 / EN 61643-11

Unser Fazit

Der DEHNguard DG M TNS ACI 275 FM ist ein leistungsstarker Typ-2-Überspannungsableiter, der außergewöhnliche Ableitkapazität mit fortschrittlicher ACI-Technologie kombiniert. Sein niedriger Schutzpegel und die robuste Konstruktion machen ihn zu einer ausgezeichneten Wahl für den Schutz empfindlicher Geräte in TN-S-Systemen. Mit Fernsignalisierung und einem weiten Betriebstemperaturbereich bietet er sowohl Zuverlässigkeit als auch Flexibilität für anspruchsvolle industrielle Umgebungen.
