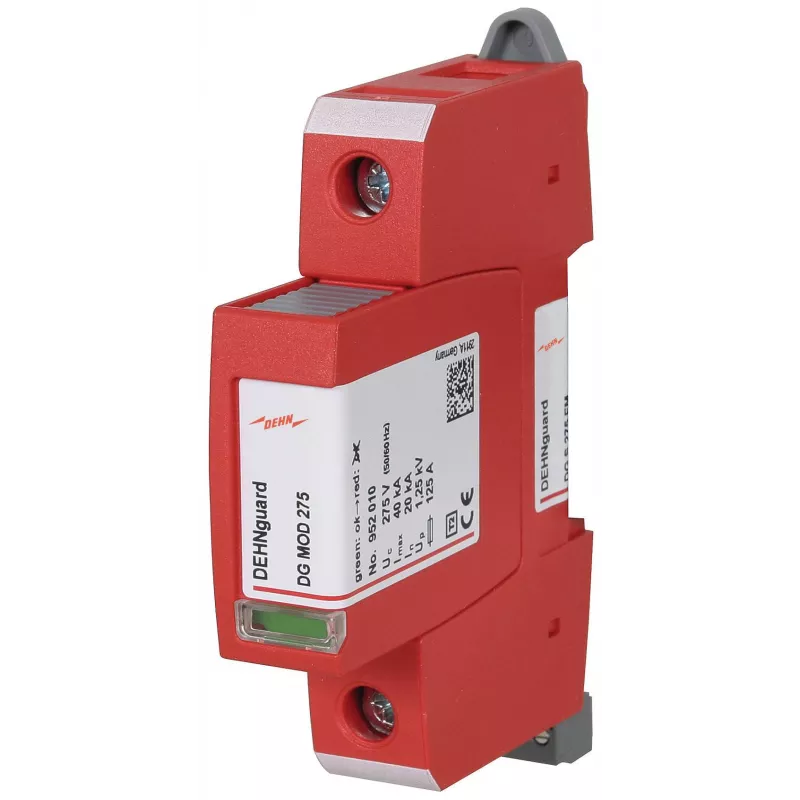

Dehn Typ 2 Überspannungsableiter DG S 275 FM

Schützen Sie Ihre elektrischen Installationen vor transienten Überspannungen durch Blitzeinschläge oder Schaltvorgänge mit dem Dehn Typ 2 Überspannungsableiter DG S 275 FM. Dieses varistorbasierte Überspannungsschutzgerät (SPD) ist für die Installation in Niederspannungssystemen konzipiert, um empfindliche Geräte zu schützen und kostspielige Ausfallzeiten zu vermeiden.

Für wen ist es geeignet

Elektriker, Schaltschrankbauer und Facility-Manager, die zuverlässigen Überspannungsschutz für Wohn-, Gewerbe- und Industrieanwendungen suchen. Der DG S 275 FM eignet sich für den Einsatz in Hauptverteilungen und Unterverteilungen, in denen ein Typ-2-SPD gemäß IEC 61643-11 erforderlich ist.

Hauptmerkmale

• Typ-2-Überspannungsschutz gemäß EN 61643-11
• Hohe Ableitfähigkeit: Nennableitstoßstrom (In) 20 kA (8/20 µs), maximaler Ableitstoßstrom (Imax) 40 kA (8/20 µs)
• Niedriges Schutzlevel (Up) ≤ 1,2 kV für effektiven Geräteschutz
• Schnelle Ansprechzeit < 25 ns
• Visuelle Statusanzeige: grün = betriebsbereit, rot = defekt
• Fernmeldekontakt (potentialfreier Wechsler) zur Fernüberwachung
• Kompakte 1-polige Bauform für 35-mm-DIN-Schienenmontage
• Breiter Betriebstemperaturbereich: -40 °C bis +80 °C
• Thermoplastisches Gehäuse, UL 94 V-0 flammhemmend

Technische Daten

• SPD-Typ: Typ 2
• Nennspannung (Un): 230 V AC (50/60 Hz)
• Max. Dauerspannung (Uc): 275 V AC (50/60 Hz)
• Nennableitstoßstrom (In) (8/20 µs): 20 kA
• Max. Ableitstoßstrom (Imax) (8/20 µs): 40 kA
• Schutzlevel (Up) bei In: ≤ 1,2 kV
• Ansprechzeit (tA): < 25 ns
• Folgestromlöschfähigkeit (Ifi): 100 A AC
• Kurzschlussfestigkeit (Isccr): 50 kA_rms (mit max. Vorsicherung)
• Max. Vorsicherung: 125 A gG
• Montage: 35 mm DIN-Schiene
• Anzahl der Pole: 1
• Schutzmodus: L-N / L-PE
• Betriebstemperaturbereich: -40 °C bis +80 °C
• Schutzart: IP20
• Fernmeldekontakt: Ja (potentialfreier Wechsler)
• Visuelle Statusanzeige: Ja (grün/rot)
• Normen: EN 61643-11, IEC 61643-11
• Gehäusematerial: Thermoplast, UL 94 V-0
• Technologie: Varistorbasiert

Tipps

Für optimalen Schutz installieren Sie den DG S 275 FM so nah wie möglich an der Einspeisung. Stellen Sie die ordnungsgemäße Koordination mit vor- und nachgeschalteten SPDs sicher. Überprüfen Sie regelmäßig die visuelle Anzeige und tauschen Sie das Modul aus, wenn es rot anzeigt.
