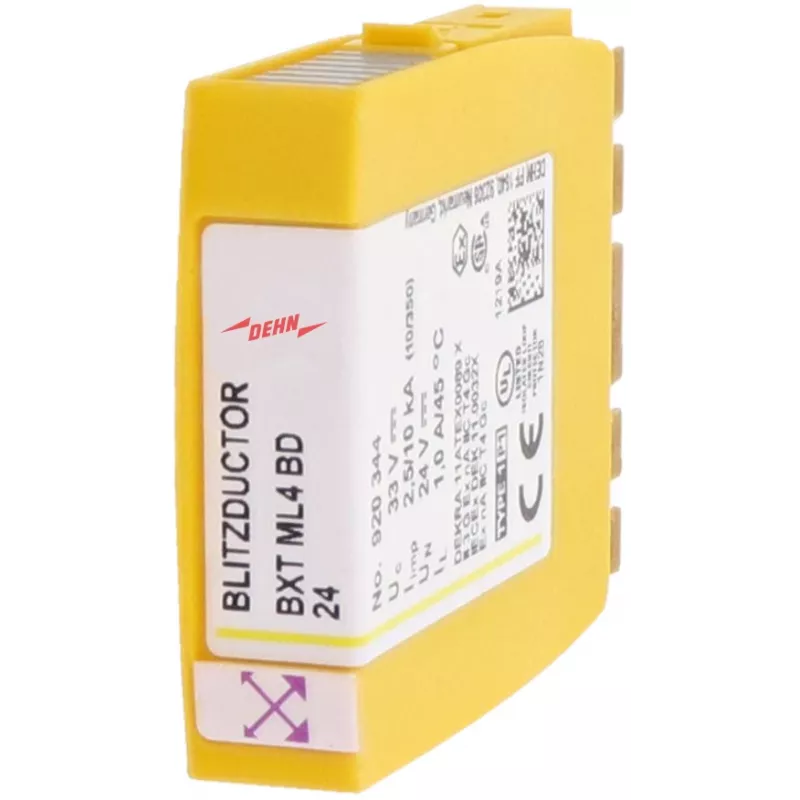

DEHN + SOEHNE BLITZDUCTOR XT BXT ML4 BD 24 Kombinierter Ableitermodul 920344

Das DEHN + SOEHNE BLITZDUCTOR XT BXT ML4 BD 24 hebt sich von herkömmlichen Überspannungsschutzgeräten ab, indem es Blitz- und Überspannungsschutz in einem steckbaren Modul vereint, das speziell für 4-adrige symmetrische Datenschnittstellen wie RS 485, PROFIBUS DP und KNX entwickelt wurde. Im Gegensatz zu generischen Überspannungsschutzgeräten bietet es eine präzise Spannungsbegrenzung ohne Beeinträchtigung der Signalintegrität, dank seines geringen Reihenwiderstands und seiner hohen Grenzfrequenz.

Highlights

• Kombinierter Blitz- und Überspannungsschutz für 4-adrige symmetrische Datensysteme
• Nennspannung 24 V DC, max. Dauerbetriebsspannung 28 V DC
• Hohe Ableitfähigkeit: 10 kA pro Leitung (8/20 µs), insgesamt 20 kA
• Niedriger Schutzpegel: ≤150 V Leitung-Leitung, ≤500 V Leitung-PG
• Weiter Betriebstemperaturbereich: -40 °C bis +80 °C
• Steckbares Modul für BXT BAS Basisteil mit Schraubklemmen

Im täglichen Einsatz

Das BXT ML4 BD 24 schützt auf einem BXT BAS Basisteil installiert empfindliche Bussysteme vor transienten Überspannungen, ohne den Datenfluss zu unterbrechen. Seine Grenzfrequenz von >10 MHz und eine Kapazität von <100 pF gewährleisten eine transparente Signalübertragung, während der Reihenwiderstand von 0,8 Ohm die Einfügungsdämpfung minimiert. Das steckbare Design des Moduls ermöglicht einen schnellen Austausch bei Wartungsarbeiten und reduziert Ausfallzeiten in der Industrie- und Gebäudeautomation.

Technische Daten im Überblick

• Produkttyp: Kombinierter Ableitermodul
• Anzahl der geschützten Leiter: 4
• Nennspannung (UN): 24 V DC
• Max. Dauerbetriebsspannung (UC): 28 V DC
• Nennableitstoßstrom (In) Leitung-Leitung: 10 kA (8/20 µs)
• Nennableitstoßstrom (In) Leitung-PG: 10 kA (8/20 µs)
• Gesamtableitstoßstrom (Itotal): 20 kA (8/20 µs)
• Schutzpegel (UP) Leitung-Leitung: ≤150 V bei In
• Schutzpegel (UP) Leitung-PG: ≤500 V bei In
• Grenzfrequenz (fg) Leitung-Leitung: >10 MHz
• Reihenwiderstand pro Leitung: 0,8 Ohm
• Kapazität pro Leitung: <100 pF
• Betriebstemperaturbereich: -40 °C bis +80 °C
• Anschlussart: Schraubklemmen (erfordert BXT BAS Basisteil)
• Montageart: Steckbares Modul
• Schutzart: IP20 (mit Basisteil)
• Normenkonformität: IEC 61643-21, EN 61643-21

Abschließende Anmerkung

Für zuverlässigen Schutz symmetrischer Datenleitungen in rauen Industrieumgebungen bietet das DEHN + SOEHNE BXT ML4 BD 24 bewährte Leistung und einfache Wartung.
