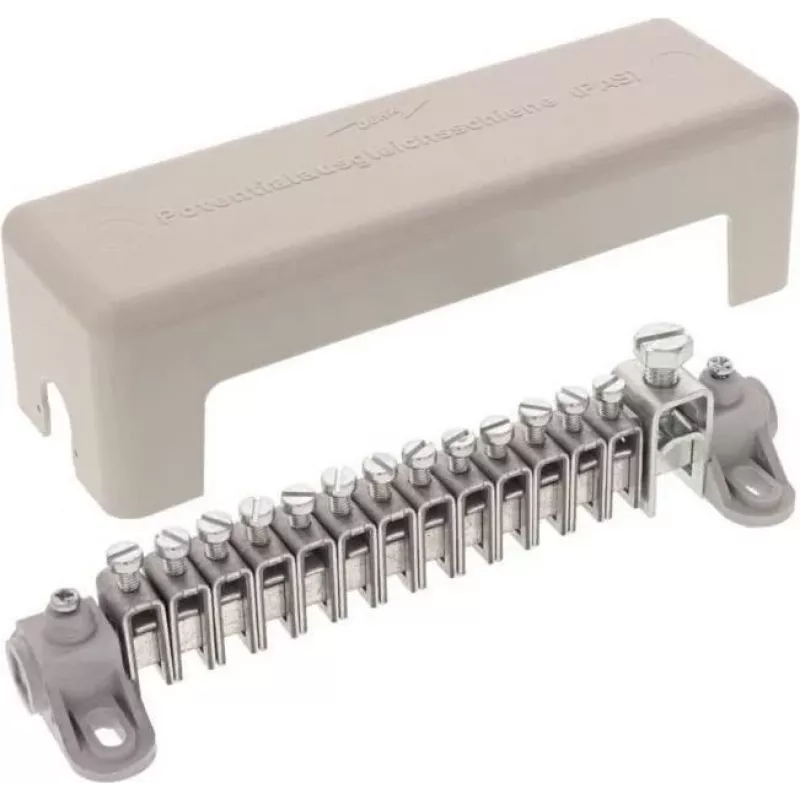

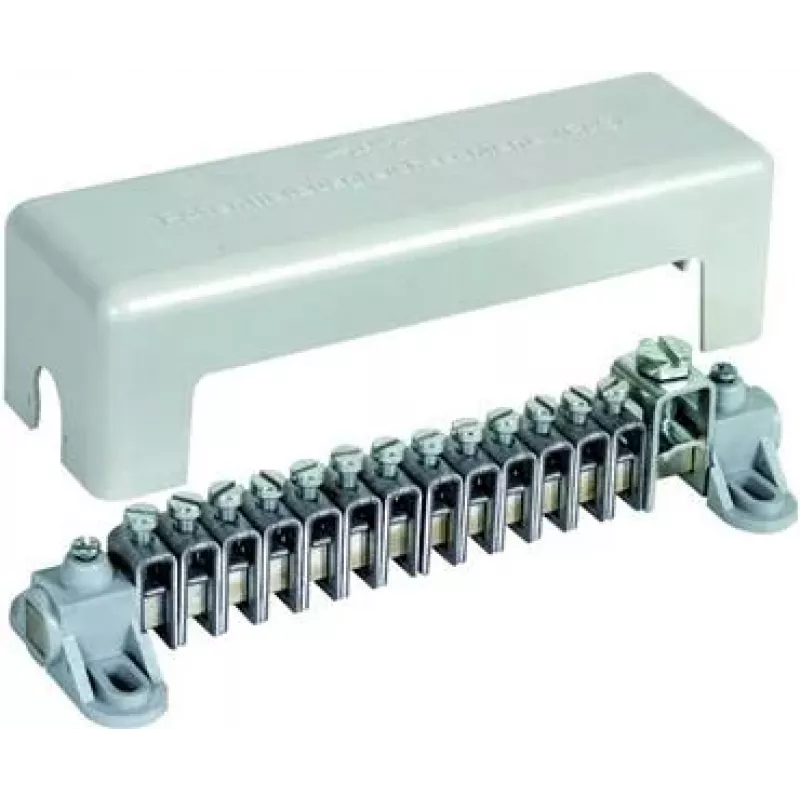

DEHN Potentialausgleichsschiene 13x2.5-25 1x16-95 563030

Elektriker und Schaltschrankbauer verwenden die DEHN Potentialausgleichsschiene in Hauptpotentialausgleichssystemen, um mehrere Schutzleiter mit der Haupterdungsklemme zu verbinden. Sie bietet einen zentralen Punkt für den Anschluss metallischer Versorgungsleitungen und fremder leitfähiger Teile und gewährleistet die Einhaltung der DIN EN 62561-1.

Technische Daten

• Anschlussstellen für Rundleiter: 7 x 2,5-25 mm² und 1 x 16-95 mm²
• Zusätzlicher Anschluss für Flachleiter bis 30 x 3,5 mm
• Kontaktschiene: vernickeltes Messing
• Schrauben: verzinkter und chromatierter Stahl
• Abdeckung: graues Polystyrol (PS)
• Nennstoßstrom (10/350 µs): 100 kA
• Nennkurzschlussstrom (50 Hz): 100 kA
• Betriebstemperaturbereich: -40 °C bis +80 °C
• Wandmontage

Warum dieses Produkt wählen

Die Schiene ist für zuverlässige und dauerhafte Verbindungen in Hauptpotentialausgleichsanwendungen ausgelegt. Die vernickelte Messing-Kontaktschiene sorgt für niedrigen Übergangswiderstand und Korrosionsbeständigkeit, während die robuste Abdeckung vor versehentlicher Berührung schützt.

Ideale Anwendungsfälle

• Hauptpotentialausgleich in Wohn- und Geschäftsgebäuden
• Anschluss von Erdungsleitern aus Blitzschutzsystemen
• Verbindung von Wasser-, Gas- und Heizungsrohren
• Industrielle Schaltschränke, die einen zentralen Erdungspunkt benötigen

Gut zu wissen

Die Schiene entspricht DIN EN 62561-1 (VDE 0185-561-1) und ist für den Innenbereich geeignet. Sie nimmt eine Vielzahl von Leiterquerschnitten auf und ist somit vielseitig für verschiedene Installationsanforderungen einsetzbar.
