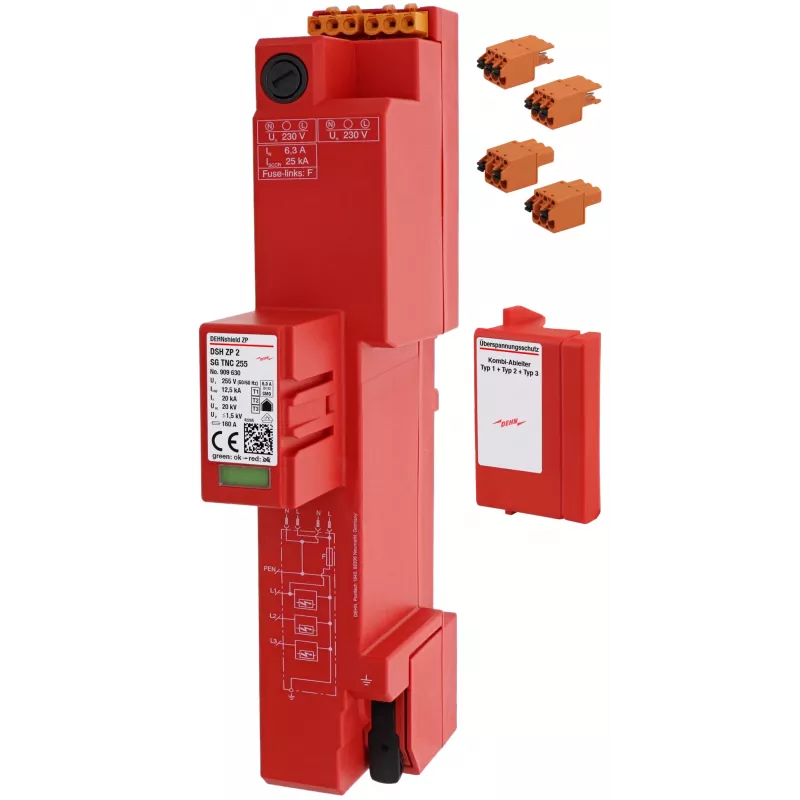

DEHN DSH ZP 2 SG TNC 255 Typ 1+2 Kombi-Überspannungsableiter 909630

Der DEHN DSH ZP 2 SG TNC 255 ist ein Kombi-Überspannungsableiter Typ 1+2, der für TN-C-Stromversorgungssysteme entwickelt wurde und robusten Schutz gegen Blitzeinschläge und Schaltüberspannungen bietet. Seine Stärke liegt in einem hohen Blitzstoßstrom von 25 kA (10/350 µs) und einem niedrigen Schutzpegel von ≤1,5 kV, was eine zuverlässige Absicherung elektrischer Installationen gewährleistet.

Vorteile

Dieser Ableiter kombiniert Typ-1- und Typ-2-Schutz in einem einzigen kompakten Gerät, was die Installation vereinfacht und den Platzbedarf reduziert. Er verfügt über eine visuelle Statusanzeige (grün/rot) für schnelle Funktionsprüfungen und eine thermische Trennvorrichtung zur sicheren Trennung bei Überlast. Das Thermoplast-Gehäuse ist flammhemmend (UL 94 V-0) und für die DIN-Schienenmontage geeignet.

Geeignet für

• TN-C-Stromverteilungssysteme
• Hauptverteilungen und Unterverteilungen
• Schutz empfindlicher elektronischer Geräte vor Überspannungsschäden

Technische Daten

• SPD-Typ: Kombi-Ableiter Typ 1+2
• Netzsystem: TN-C
• Max. Dauerspannung (UC): 255 V AC
• Blitzstoßstrom (Iimp): 25 kA (10/350 µs)
• Nennableitstoßstrom (In): 20 kA (8/20 µs)
• Max. Ableitstoßstrom (Imax): 50 kA (8/20 µs)
• Schutzpegel (Up): ≤1,5 kV
• Folgestromlöschfähigkeit: 50 kA rms
• Kurzschlussfestigkeit: 50 kA rms
• Ansprechzeit: ≤100 ns
• Betriebstemperaturbereich: -40 °C bis +80 °C
• Montage: 35 mm DIN-Schiene
• Anzahl der Pole: 2
• Anschlussquerschnitt: 1,5–35 mm² starr, 1,5–25 mm² flexibel
• Schutzart: IP20
• Gehäusematerial: Thermoplast, rot, UL 94 V-0
• Normen: IEC 61643-11 / EN 61643-11

Empfehlungen

Für optimalen Schutz installieren Sie den DEHN DSH ZP 2 SG TNC 255 am Hauseingang oder in der Hauptverteilung. Stellen Sie eine ordnungsgemäße Erdung sicher und verwenden Sie geeignete Sicherungen gemäß den örtlichen Vorschriften. Eine regelmäßige Überprüfung der Statusanzeige wird empfohlen, um die Schutzintegrität aufrechtzuerhalten.
