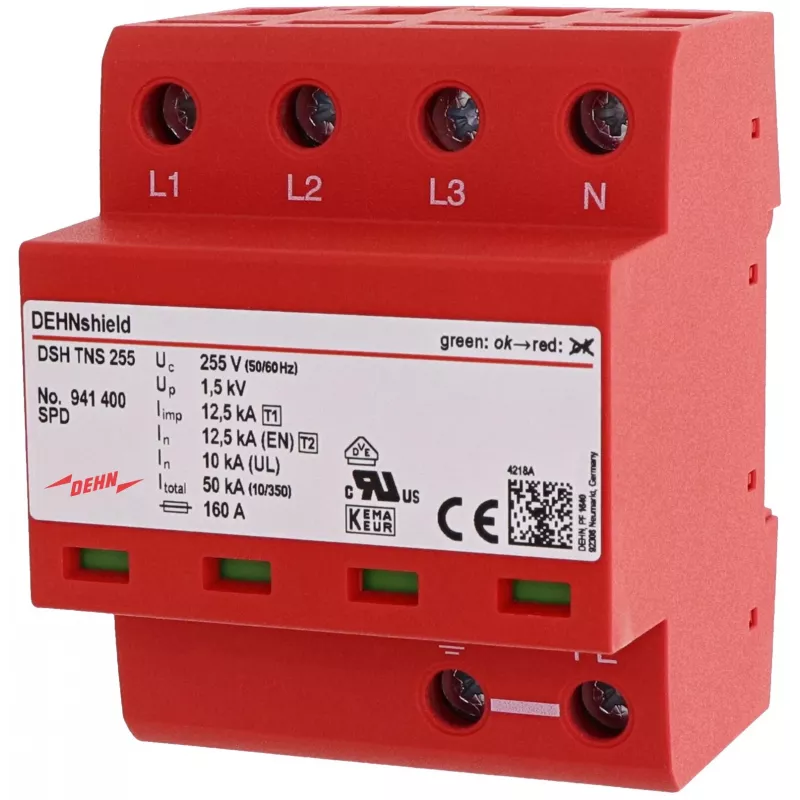

DEHN DSH TNS 255 Typ 1+2 Kombi-Überspannungsableiter für TN-S-Systeme

Überspannungen durch Blitzeinschläge oder Schalthandlungen können empfindliche elektrische Geräte im Bruchteil einer Sekunde zerstören. Der DEHN DSH TNS 255 ist ein kombinierter Überspannungsschutz Typ 1+2 (SPD), der entwickelt wurde, um dreiphasige TN-S-Stromversorgungssysteme zu schützen und einen robusten Schutz am Gebäudeeintritt oder in Unterverteilungen zu bieten. Dieser anschlussfertige, auf Hutschiene montierbare Ableiter kombiniert eine hohe Impulsstromableitfähigkeit mit einem niedrigen Schutzpegel und gewährleistet so den kontinuierlichen Betrieb der angeschlossenen Verbraucher.

Für wen ist er geeignet

Elektroinstallateure, Schaltschrankbauer und Facility-Manager, die einen zuverlässigen Überspannungsschutz für Industrieanlagen, Gewerbegebäude oder Infrastruktur mit TN-S-Erdung benötigen. Er ist ideal für Neuinstallationen oder Nachrüstungen, bei denen der Platz begrenzt ist und eine kompakte, auf DIN-Schiene montierbare Lösung erforderlich ist.

Hauptmerkmale

• Kombinierter Ableiter Typ 1+2 gemäß IEC/EN 61643-11 für TN-S-Systeme (3-phasig, 5-Leiter).
• Hohe Impulsstromableitfähigkeit: 7 kA (10/350 µs) pro Pfad L-N und N-PE.
• Nennableitstoßstrom 20 kA (8/20 µs) und Folgestromlöschvermögen 50 kA eff.
• Niedriger Schutzpegel ≤ 1,5 kV für einen effektiven Schutz nachgeschalteter Geräte.
• Kompaktes 4-Modul-Design (4 TE) für 35-mm-DIN-Schiene, mit rotem Thermoplastgehäuse (UL 94 V-0).
• Weiter Betriebstemperaturbereich von -40 °C bis +80 °C.
• Kurzschlussfestigkeit 50 kA eff. mit max. Sicherung 160 A gG (Sicherung nicht integriert).

Technische Daten

• SPD-Typ: Kombinierter Ableiter Typ 1 + Typ 2
• Netzsystem: TN-S (3-phasig, 5-Leiter)
• Nennspannung (U_N): 230 / 400 V AC
• Max. Dauerbetriebsspannung (U_C): 255 V AC
• Nennableitstoßstrom (I_n) (8/20 µs): 20 kA (L-N / N-PE)
• Impulsstrom (I_imp) (10/350 µs): 7 kA (L-N / N-PE)
• Schutzpegel (U_p): ≤ 1,5 kV (L-N / N-PE)
• Folgestromlöschvermögen (I_fi): 50 kA eff.
• Ansprechzeit (t_A): ≤ 100 ns
• Betriebstemperaturbereich: -40 °C bis +80 °C
• Montageart: 35-mm-DIN-Schiene
• Anzahl der Module: 4 TE (4 x 17,5 mm)
• Kurzschlussfestigkeit (I_SCCR): 50 kA eff. (mit max. Sicherung)
• Max. Sicherung: 160 A gG
• Schutzart: IP20
• Gehäusematerial: Thermoplast, rot, UL 94 V-0
• Normenkonformität: IEC 61643-11 / EN 61643-11
• Integrierte Sicherung: Nein

Tipps
