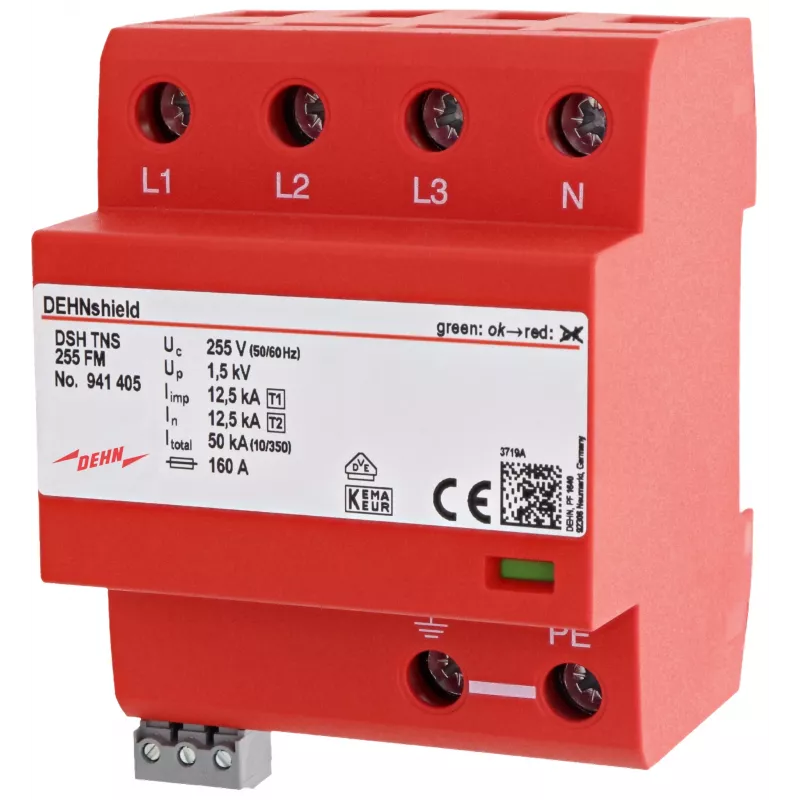

DEHN DSH TNS 255 FM Kombi-Ableiter Typ 1+2 für TN-S-Systeme (941405)

Der DEHN DSH TNS 255 FM ist ein kombinierter Überspannungsschutz Typ 1+2, der speziell für TN-S-Erdungssysteme optimiert wurde. Im Gegensatz zu herkömmlichen Ableitern vereint er Blitzstrom- und Überspannungsschutz in einem einzigen 4-poligen Gerät und bietet damit eine kompakte Lösung für Hauptverteilungen, bei denen Platz und Leistung entscheidend sind.

Highlights

• Kombinierter Schutz Typ 1+2 nach IEC/EN 61643-11
• Für TN-S-Systeme mit 230/400 V AC Nennspannung
• Hohe Ableitfähigkeit: 7 kA (10/350 µs) pro Pol, 28 kA gesamt
• Niedriges Schutzlevel ≤ 1,5 kV
• Integrierter potentialfreier Wechselkontakt für Fernsignalisierung
• Thermoplastisches Gehäuse, rot, UL 94 V-0, IP20

Im täglichen Einsatz

Auf einer 35-mm-DIN-Schiene montiert, bietet dieser Ableiter zuverlässigen Schutz gegen transiente Überspannungen. Seine Folgestromlöschfähigkeit von 50 kA rms und die Kurzschlussfestigkeit von 50 kA rms (mit 160 A gG Vorsicherung) gewährleisten einen sicheren Betrieb auch unter Fehlerbedingungen. Der Fernsignalisierungskontakt ermöglicht die Integration in Gebäudeleitsysteme zur Statusüberwachung.

Technische Daten

• SPD-Typ: Kombi-Ableiter Typ 1+2
• Erdungssystem: TN-S
• Nennspannung (Un): 230 / 400 V AC (50/60 Hz)
• Max. Dauerspannung (Uc): 255 V AC
• Nennableitstoßstrom (In) (8/20 µs): 20 kA
• Blitzstoßstrom (Iimp) (10/350 µs): 7 kA pro Pol / 28 kA gesamt
• Schutzlevel (Up): ≤ 1,5 kV (bei Iimp) / ≤ 1,2 kV (bei In)
• Folgestromlöschfähigkeit (Ifi): 50 kA rms
• Ansprechzeit (tA): < 100 ns
• Betriebstemperaturbereich: -40 °C bis +80 °C
• Anzahl der Pole: 4-polig
• Montageart: 35 mm DIN-Schiene
• Gehäusematerial: Thermoplast, rot, UL 94 V-0
• Schutzart: IP20
• Fernsignalisierungskontakt: Ja (potentialfreier Wechselkontakt)
• Normenkonformität: IEC 61643-11 / EN 61643-11
• Kurzschlussfestigkeit (Isccr): 50 kA rms (mit max. Vorsicherung)
• Max. Vorsicherung: 160 A gG
• Anschlussquerschnitt (starr/flexibel): 1,5 - 35 mm² / 1,5 - 25 mm²

Abschließende Bemerkung

Der DEHNshield DSH TNS 255 FM ist eine robuste und zuverlässige Wahl für den Schutz elektrischer Installationen in TN-S-Systemen gegen direkte Blitzeinschläge und Schaltüberspannungen.
